کانکتور24 پین قطر 27 فلنچ ماده

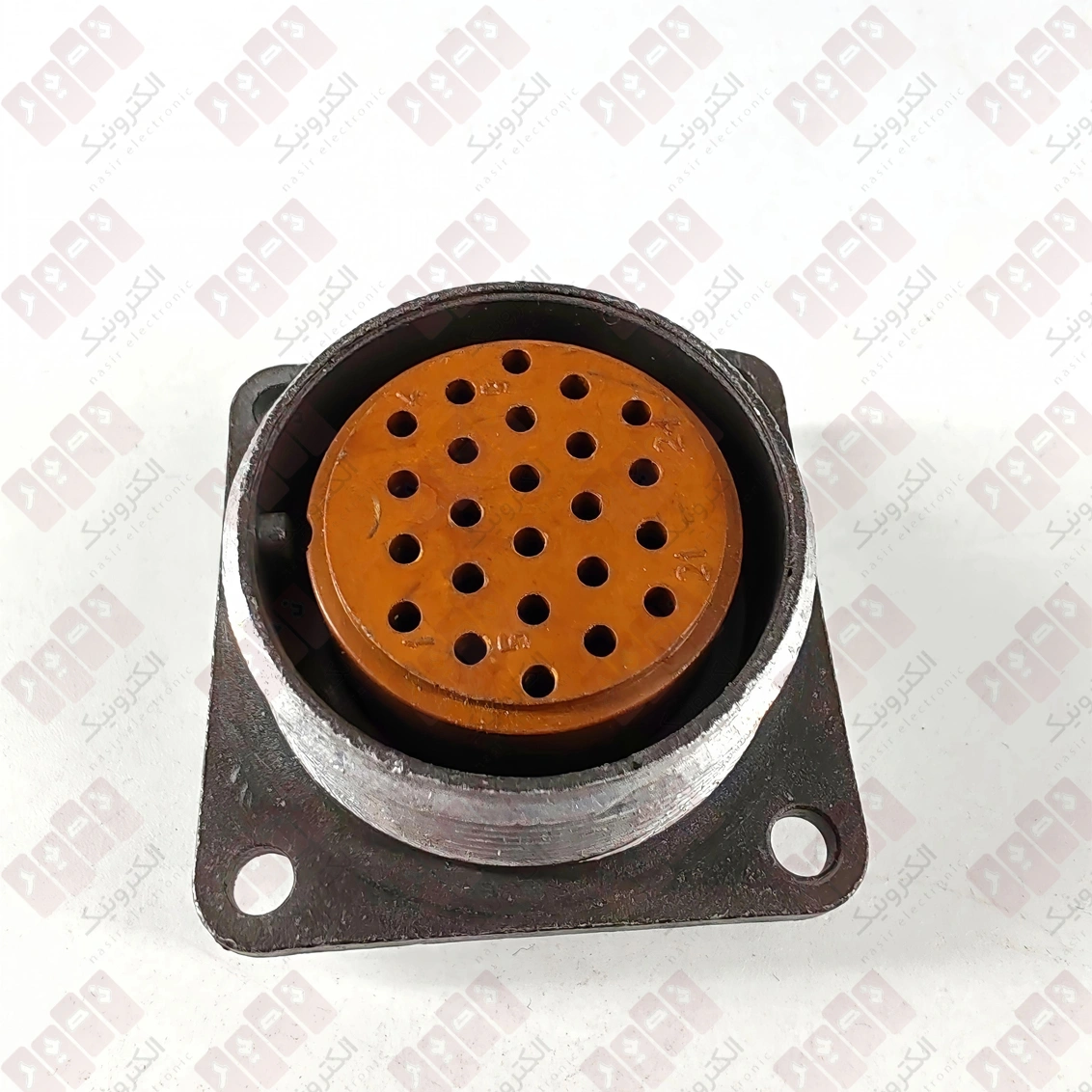

کانکتور24پین قطر 27 فلنچ ماده یک کانکتور دایره‌ای با استاندارد روسی است که برای ایجاد اتصال پایدار و مطمئن در انواع تجهیزات الکتریکی و الکترونیکی استفاده می‌شود. این کانکتور از نوع ماده (Female) بوده و دارای 24 پین است و به‌صورت فلنچ دار چهارپیچ روی پنل یا بدنه دستگاه نصب می‌شود.

این مدل بیشتر در تجهیزاتی به‌کار می‌رود که کیفیت اتصال و دوام در طول زمان اهمیت دارد و کاربر به‌دنبال یک کانکتور ساده اما قابل اعتماد است.

طراحی و کیفیت ساخت

بدنه کانکتور24 پین قطر 27 فلنچ ماده از فلز مقاوم ساخته شده و برای استفاده طولانی‌مدت طراحی شده است. فلنچ چهارپیچ این امکان را می‌دهد که کانکتور به‌صورت کاملاً ثابت روی پنل نصب شود و در استفاده روزمره، دچار لقی یا جابه‌جایی نشود.

طراحی اتصال پیچی بین بخش مادگی و نری باعث می‌شود اتصال به‌صورت محکم و ایمن برقرار شود و در اثر تکان خوردن کابل یا استفاده مداوم، قطع نشود.

پین‌ها و ساختار داخلی

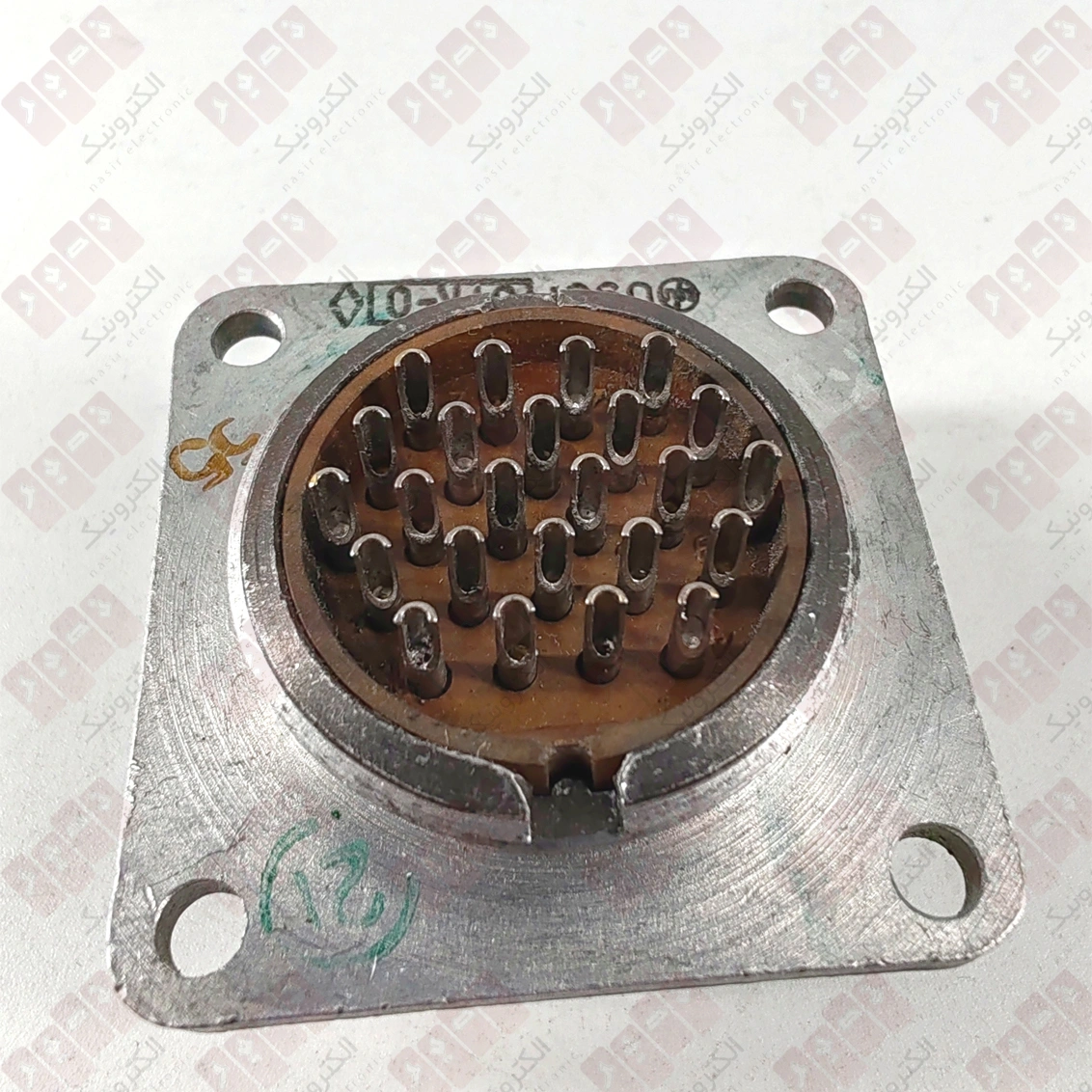

در داخل کانکتور، بخش عایق نگهدارنده پین‌ها قرار دارد که پین‌ها را با فاصله مناسب و به‌صورت ثابت در جای خود نگه می‌دارد. این ساختار کمک می‌کند اتصال‌ها دقیق، منظم و بدون نویز یا اتصال ناخواسته باقی بمانند.

در مدل 2PM27Б24Г1В1 تعداد 24 پین وجود دارد که معمولاً برای انتقال سیگنال‌ها و فرمان‌های الکتریکی یا جریان‌های سبک استفاده می‌شوند. اتصال سیم به پین‌ها از طریق لحیم‌کاری انجام می‌شود که در صورت اجرای صحیح، اتصال پایدار و مطمئنی ایجاد می‌کند.

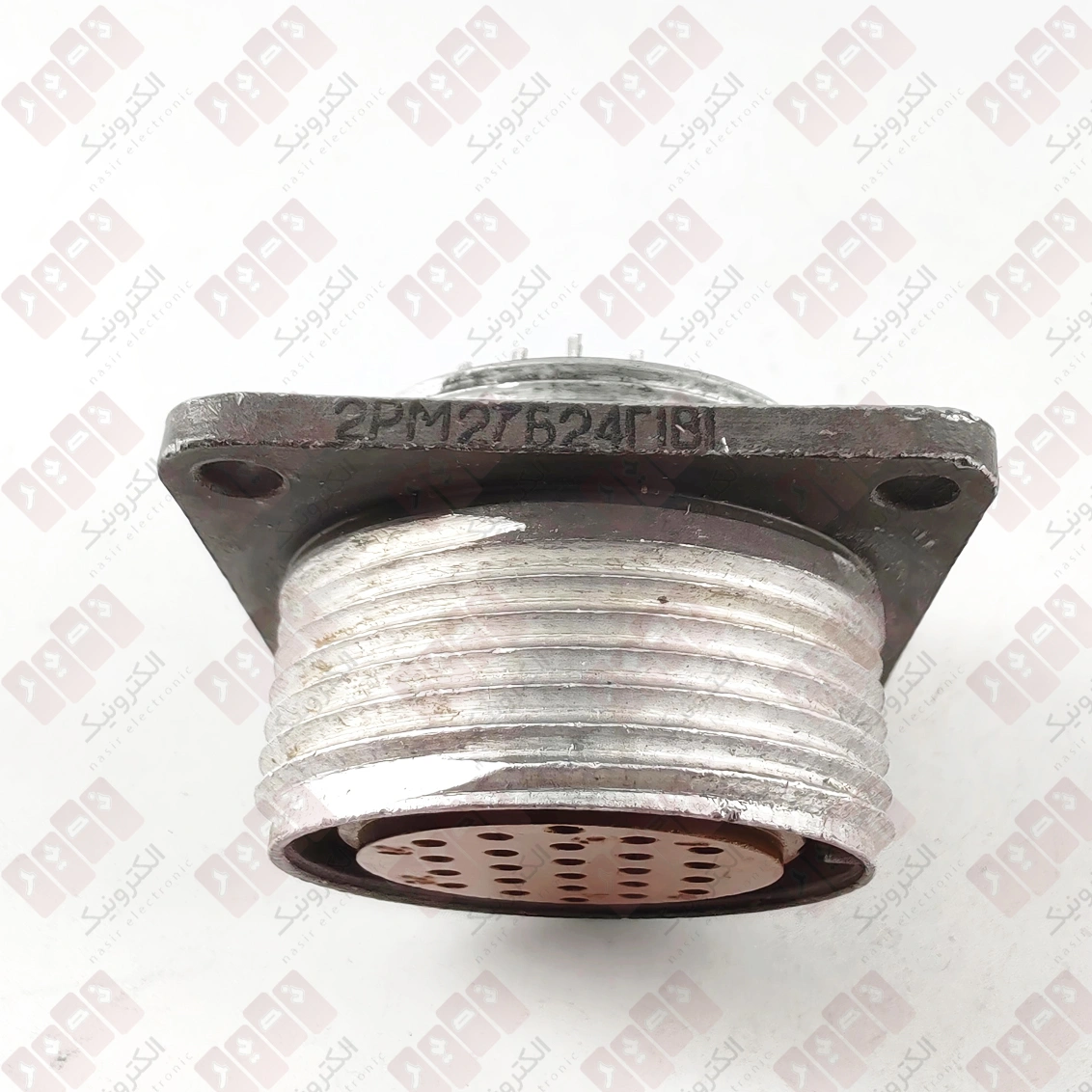

معنی کد فنی 2PM27Б24Г1В1

• 2PM: سری کانکتور و استاندارد ساخت روسی
• 27: اندازه بدنه کانکتور
• 24: آرایش داخلی و تعداد پین‌ها (24 پین)
• Б: نوع اتصال سیم به پین‌ها (لحیم‌کاری)
• Г: جنسیت ماده (Female)
• 1B1: نسخه یا ویرایش ساخت کانکتور

به‌طور خلاصه، کد 2PM27Б24Г1В1  یعنی: کانکتور  روسی، سایز 27، دارای24 پین، مادگی، مناسب لحیم‌کاری و نصب روی پنل.

مشخصات اصلی

• مدل: 2PM27Б24Г1В1
• نوع: کانکتور روسی فلنچ دار
• جنسیت: ماده (Female)
• تعداد پین: 24
• نحوه نصب: پنلی (فلنج چهارپیچ)
• نوع اتصال سیم: لحیم‌کاری
• کاربری: انتقال سیگنال و اتصال الکتریکی مطمئن
• مناسب برای: محیط‌های دارای استفاده طولانی‌مدت و شرایط سخت

کاربردها

کانکتور24 پین قطر 27 فلنچ ماده  برای استفاده در تجهیزاتی مناسب است که به یک اتصال مطمئن و بادوام نیاز دارند، از جمله:

• تجهیزات الکتریکی و الکترونیکی
• تابلوهای کنترلی
• سیستم‌های مخابراتی
• دستگاه‌ها و پروژه‌هایی که از کانکتورهای روسی استفاده می‌کنند
• جایگزینی کانکتورهای قدیمی با مدل هم‌استاندارد

جمع‌بندی

اگر به دنبال یک کانکتور24 پین قطر 27فلنچ ماده هستید که ساختار ساده، کیفیت قابل قبول و عمر کاری خوبی داشته باشد، مدل 2PM27Б24Г1В1  گزینه‌ای مطمئن و حرفه‌ای است. تمرکز این کانکتور بر پایداری اتصال و دوام طولانی‌مدت است و برای استفاده واقعی طراحی شده است.
