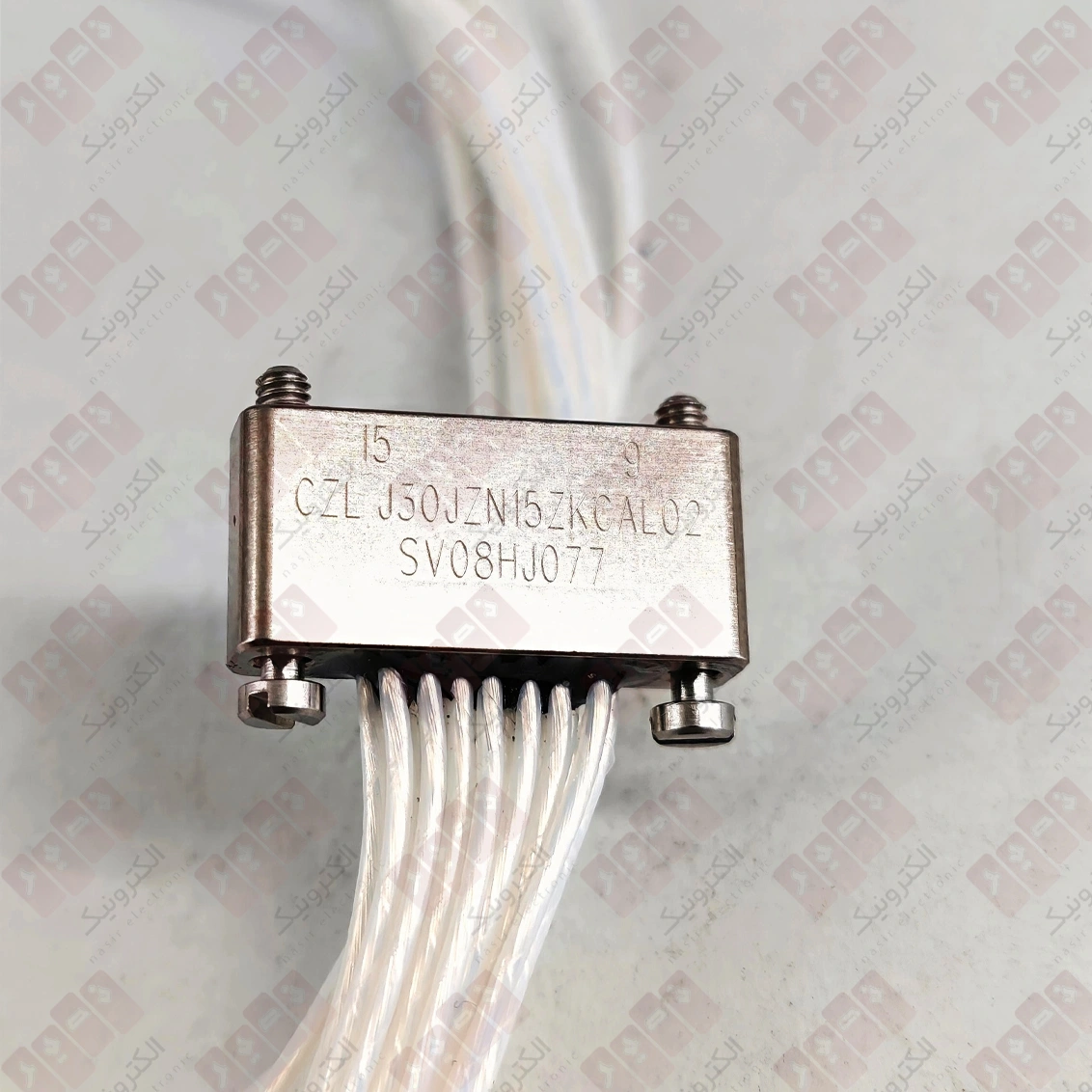

کانکتور J30J-ZN15ZKCAL02 از سری J30JZ کانکتورهای میکرو مستطیلی (Micro-Rectangular) است. این سری نسبت به مدلهای قدیمیتر J30J کوچکتر، سبکتر و جمعوجورتر طراحی شده تا در دستگاهها و سیستمهایی که فضای نصب محدود است، عملکردی مطمئن ارائه دهد.

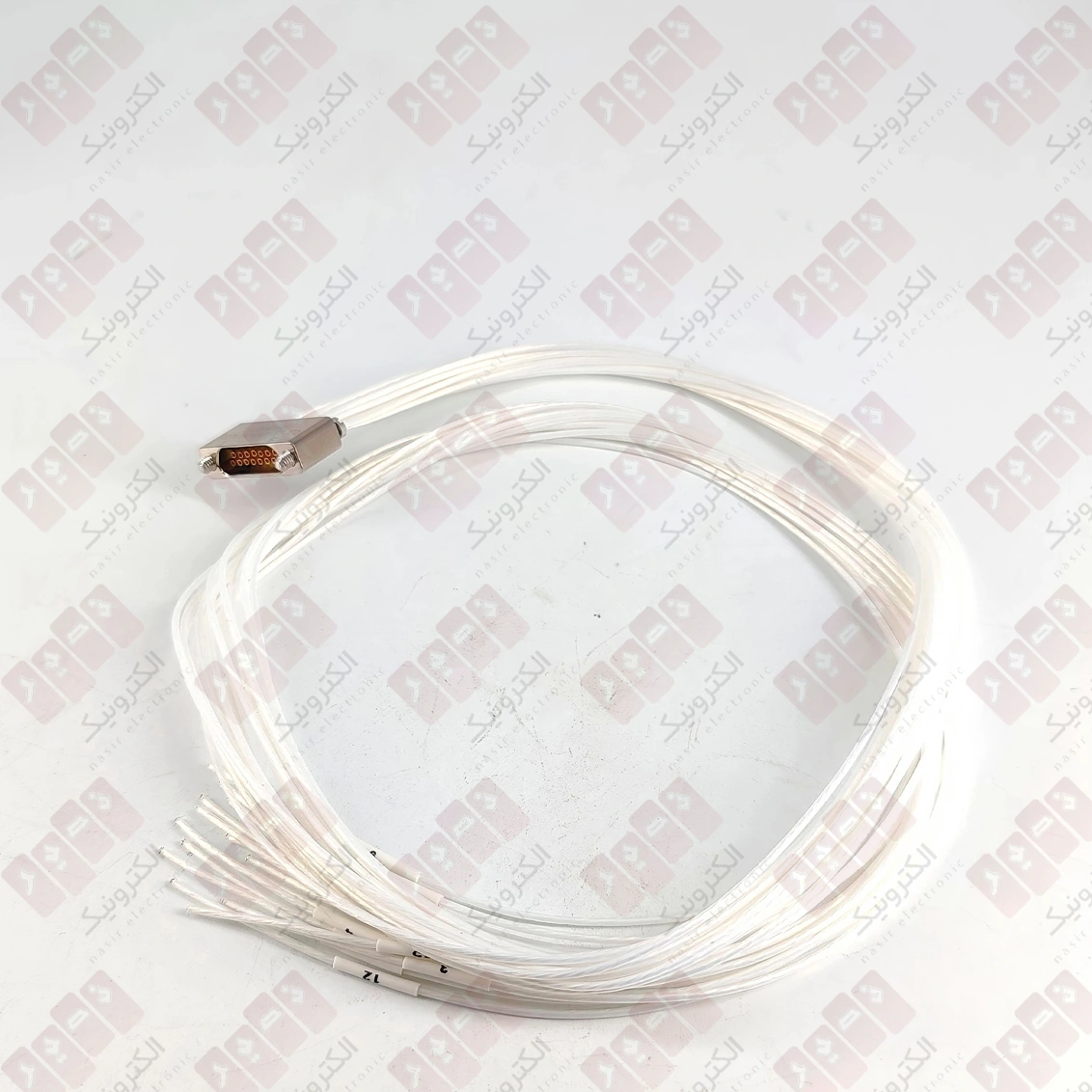

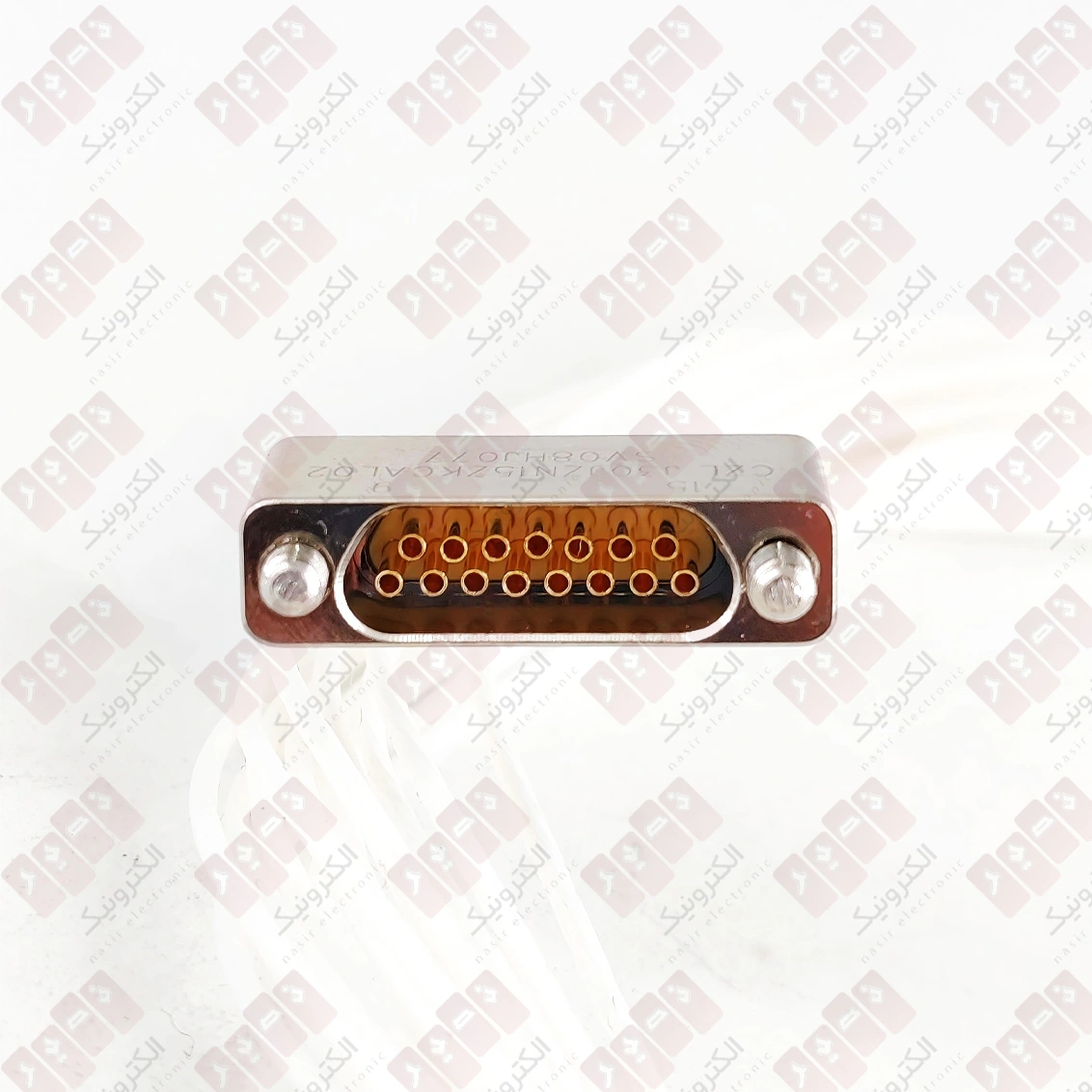

این مدل دارای 15 پین (15 مسیر اتصال مستقل) است و بهصورت سوکت مادگی (ZK) عرضه میشود. این کانکتور دارای سیم 50 سانتی است . پوسته فلزی کانکتور با آبکاری نیکل پوشش داده شده تا علاوه بر استحکام مکانیکی، مقاومت مناسبی در برابر رطوبت، خوردگی و شرایط محیطی سخت داشته باشد.
طراحی و عملکرد این محصول منطبق بر استاندارد معتبر GJB2446 است؛ استانداردی که الزامات کانکتورهای مقاوم برای کاربردهای صنعتی و نظامی را مشخص میکند.
- اتصال پایدار: سیم های این کانکتور در برابر لرزش و کشش محکم باقی میماند.
- کیفیت یکنواخت: همه سیمها اتصال یکسان و مطمئن دارند.
- استاندارد صنعتی و نظامی: قابل اعتماد برای محیطهای حرفهای.
طراحی پینها — اتصال قوی با نیروی کم
پینهای این کانکتور طوری طراحی شدهاند که بهراحتی وارد سوکت شوند و تماس الکتریکی پایدار برقرار کنند. ویژگیهای کلیدی پینها:
- نیروی کم برای اتصال و جداسازی: کانکتور راحت وصل و جدا میشود.
- تماس پایدار و مطمئن: چندین نقطه تماس همزمان باعث میشود حتی اگر سطح تماس کمی کثیف باشد، جریان برقرار باشد.
- عمر مکانیکی طولانی: کانکتور میتواند تا حدود ۲۰٬۰۰۰ چرخه اتصال و جداسازی بدون افت عملکرد کار کند.
به زبان ساده، پینها طراحی شدهاند تا هم اتصال راحت باشد، هم قوی و مطمئن، و طول عمر بالایی داشته باشند.
ابعاد و چیدمان پینها
چیدمان پینها با گام 1.27 میلیمتر و فاصله ردیفها 1.1 میلیمتر انجام شده است تا تعداد زیادی پین در فضای کوچک جای بگیرد، بدون کاهش کیفیت اتصال.
در مقایسه با سری معمولی J30J، این مدل:
- حدود ۵ میلیمتر کوتاهتر
- حدود ۲.۹ میلیمتر باریکتر
- حدود ۲ میلیمتر کمارتفاعتر
حجم کلی آن تقریباً ۴۰ درصد مدلهای بزرگتر است؛ مزیتی که برای تجهیزات پرتابل، بردهای فشرده و سیستمهای دقیق بسیار ارزشمند است.
ساختار کانکتور (بخشهای اصلی)
- پوسته (Shell): بدنه فلزی که پینها را در جای خود نگه میدارد و از آنها محافظت میکند. همچنین کمک میکند دو نیمه کانکتور دقیقاً روبهروی هم قرار بگیرند.
- اینسرت (Insert): قسمت پلاستیکی داخلی که پینها در آن ثابت شدهاند و فاصله دقیق بین آنها را حفظ میکند.
- کنتاکتها (Contacts): مسیرهای الکتریکی پینها. در این مدل 15 عدد وجود دارد.
- بخش اتصال سیم: جایی که سیمها وارد کانکتور میشوند و با روش Crimp به کنتاکتها متصل میشوند.
- سیستم قفل: پیچهای کناری کمک میکنند اتصال محکم بماند و در اثر لرزش یا ضربه باز نشود.
مشخصات فنی کلیدی
- تعداد پینها: 15
- دمای کاری: -55°C تا +125°C
- جریان نامی: 3 آمپر
- مقاومت تماس: ≤ 10 میلیاهم
- مقاومت عایقی: ≥ 5000 مگااهم
- ولتاژ کاری: تا حدود 600 ولت
- مقاومت در برابر لرزش و شوک: مناسب محیطهای صنعتی و متحرک
- عمر مکانیکی: حدود 20,000 بار اتصال و جداسازی
کاربردهای رایج
- تجهیزات صنعتی
- سیستمهای مخابراتی و ارتباطی
- ابزار دقیق و دستگاههای اندازهگیری
- تجهیزات نظامی و هوافضا
- بردهای الکترونیکی پرچگالی
- دستگاههایی که فضا کم است اما قابلیت اطمینان حیاتی است
جمعبندی نهایی
اگر به یک کانکتور کوچک، مقاوم، پایدار و قابل اعتماد نیاز دارید که هم اتصال سیمی استاندارد و مطمئن داشته باشد و هم در برابر لرزش و شرایط محیطی سخت دوام بیاورد، J30J-ZN15ZKCAL02 انتخابی ایدهآل است. این مدل ترکیبی از ابعاد بهینه، کیفیت تماس بالا و استحکام مکانیکی را در قالب یک کانکتور میکرو مستطیلی ارائه میدهد.
برای مشاهده انواع کانکتور های J30J اینجا کلیک کنید
