J30JZ-XLN15TJWA000
کانکتور J30JZ-XLN15TJWA000 از سری J30JZ کانکتورهای میکرو مستطیلی (Micro-Rectangular) است. که برای کاربردهای صنعتی، نظامی و تجهیزات با قابلیت اطمینان بالا طراحی شده است. این کانکتور مستطیلی ۱۵ پین نری دارد، که استحکام مکانیکی بالا و عملکرد الکتریکی پایدار را ارائه میدهد و گزینهای مناسب برای سیستمهایی است که در معرض لرزش، شوک و شرایط محیطی سخت قرار دارند.
طراحی و کاربرد PCB

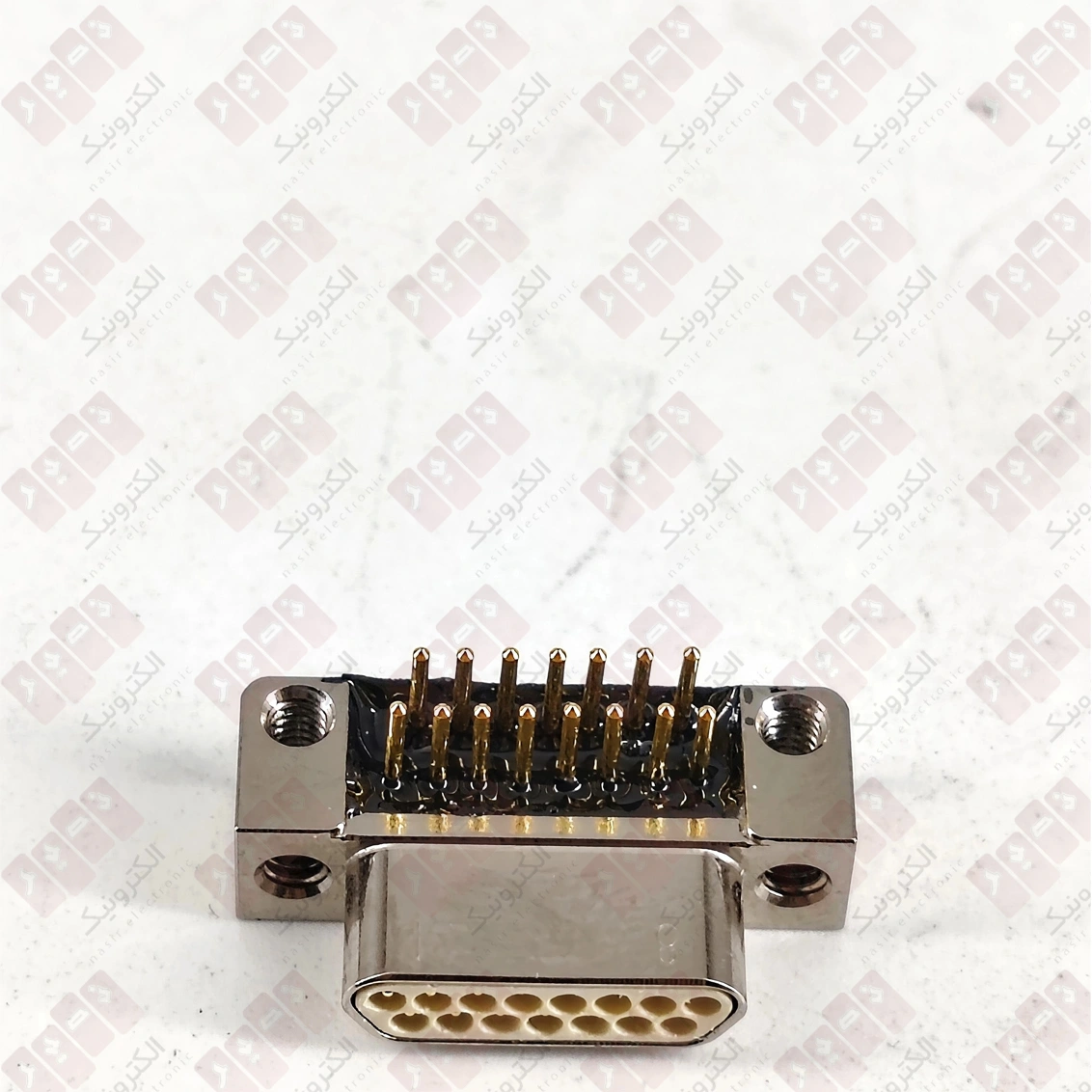

این مدل بهطور خاص برای نصب روی برد مدار چاپی (PCB) طراحی شده و از نوع TJWA است؛ یعنی دارای پینهای رایت (curved insert) برای لحیمکاری روی برد. این ساختار، علاوه بر سهولت نصب، پایداری مکانیکی بالاتری در برابر ارتعاشات ایجاد میکند و از جداشدن ناخواسته لحیم در کاربردهای حساس جلوگیری میکند.
متریال و ساختار مکانیکی

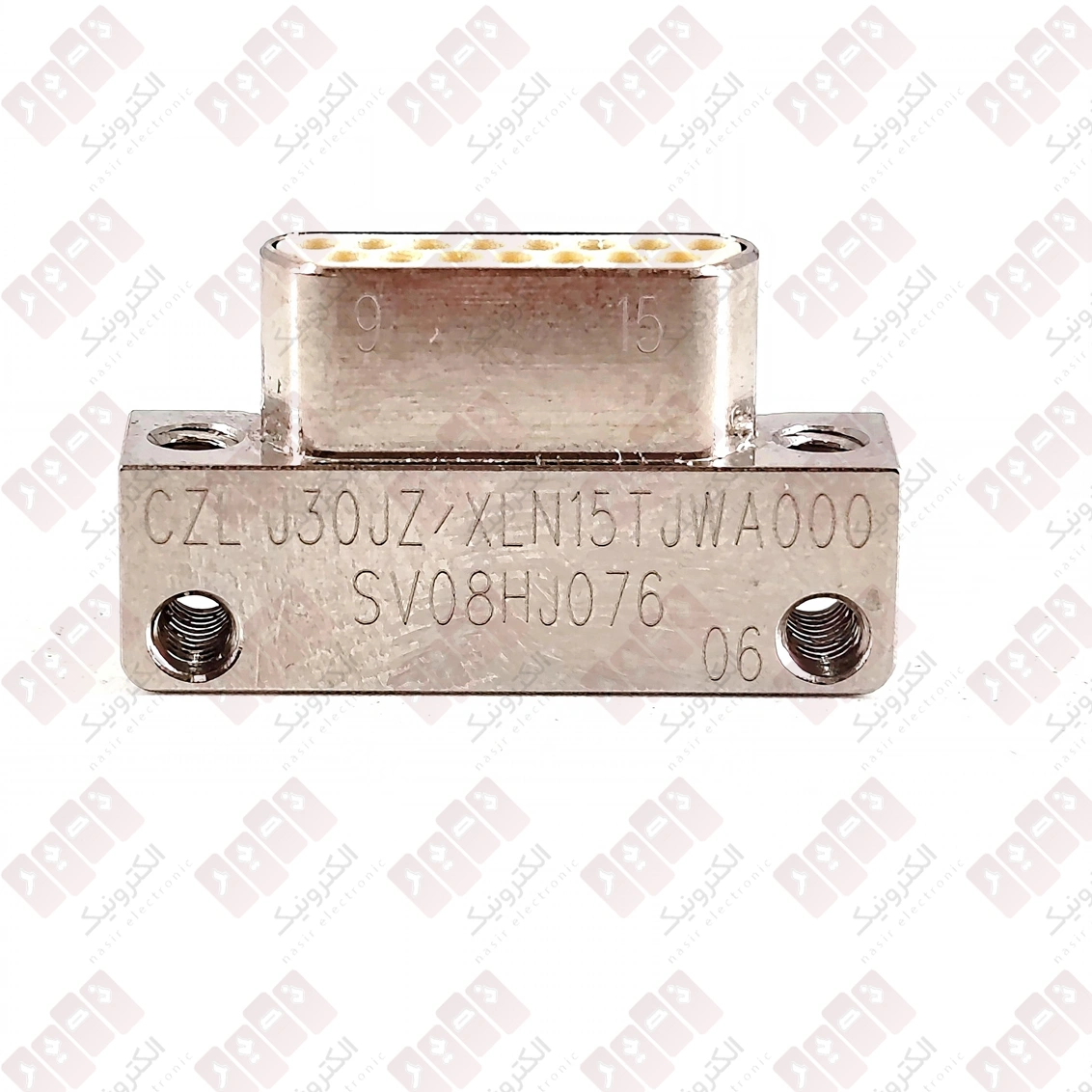

پوستهی کانکتور از آلیاژ آلومینیوم با آبکاری نیکل (N) ساخته شده است که ترکیبی از وزن کم، مقاومت مناسب در برابر خوردگی و دوام مکانیکی بالا را فراهم میکند. ساختار نصب این مدل افقی بوده و دارای دو سوراخ برای تثبیت مطمئن روی شاسی یا قاب فلزی است.
مشخصات فنی کانکتور
- چیدمان ۱۵ کنتاکت در دو ردیف با فاصله استاندارد 1.27 میلیمتر بین ردیفها
- قطر تقریبی هر پین: 0.5 میلیمتر
- محدوده دمای کاری: -55 تا +125 درجه سانتیگراد
- مقاومت تماس: کمتر از 10 میلیاهم
- مقاومت عایقی: بیش از 5000 مگااهم
- ولتاژ کاری: 600 ولت
- جریان نامی: 3 آمپر
- عمر مکانیکی: تا 20,000 سیکل اتصال و قطع
- مطابق استاندارد GJB2446
- مقاوم در برابر لرزش و شوک مطابق الزامات صنعتی و نظامی
مزایا و کاربردها
به دلیل ابعاد کوچکتر نسبت به سری استاندارد J30J، این کانکتور حدود ۴۰٪ حجم کمتر دارد و برای سیستمهایی که محدودیت فضا دارند بسیار مناسب است. این ویژگی آن را به انتخابی ایدهآل برای تجهیزات:
- مخابراتی
- سامانههای اندازهگیری دقیق
- تجهیزات هوافضا
- دستگاههای الکترونیکی حرفهای
در مجموع، کانکتور J30JZ-XLN15TJWA000 یک راهحل قابلاعتماد، بادوام و مهندسیشده برای اتصال روی برد است؛ جایی که کوچک بودن اندازه بهمعنای کاهش کیفیت نیست، بلکه نتیجهی طراحی هوشمندانهتر است.
