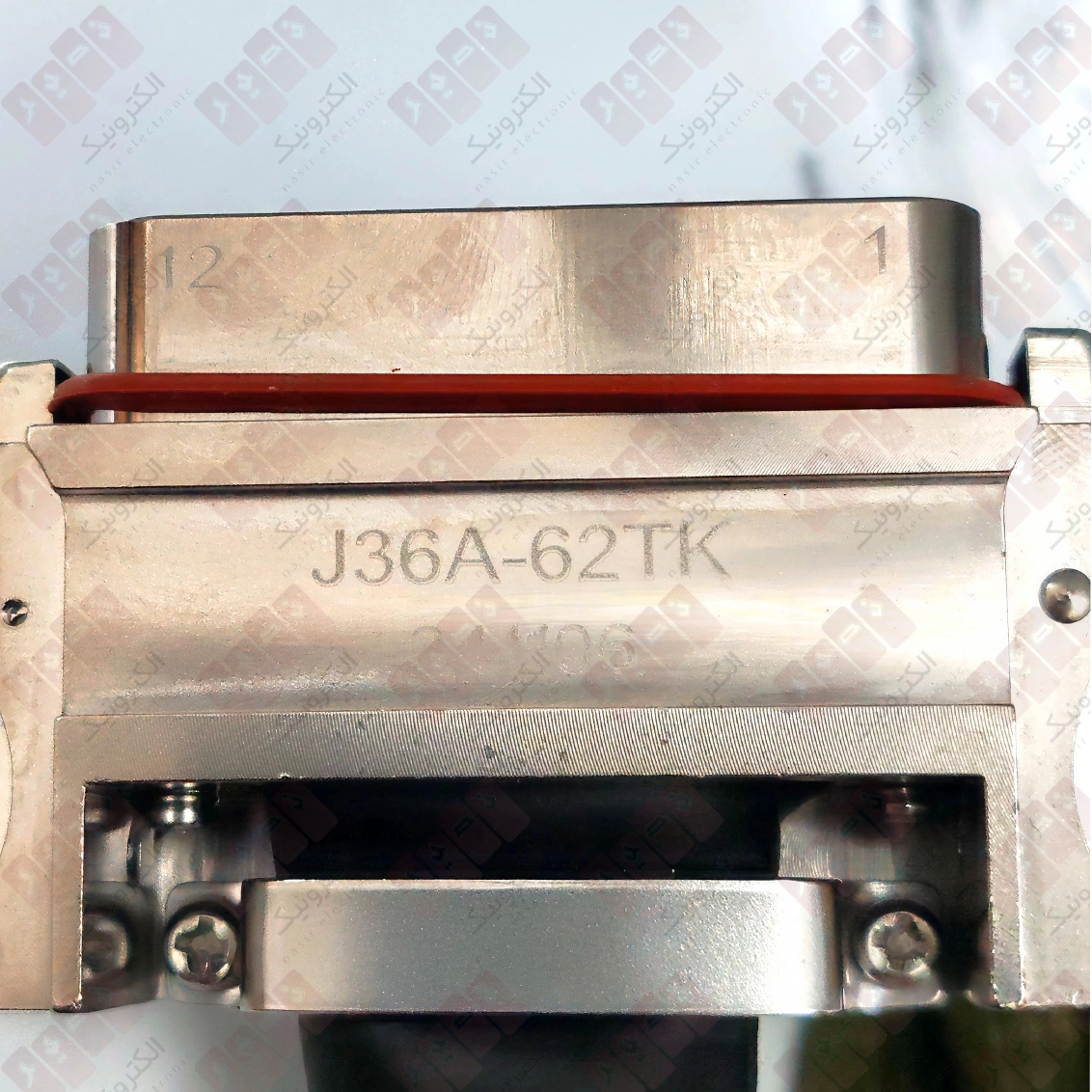

کانکتورJ36A-62TK-150
کانکتور J36A-62TK-150 یک کانکتور نری (Plug) از سری کانکتورهای نظامی J36A است که بر اساس استاندارد معتبر GJB142A-94 طراحی و ساخته شده است. این کانکتور بهگونهای مهندسی شده که در محیطهای سخت صنعتی و نظامی عملکرد پایدار و قابلاعتماد داشته باشد؛ محیطهایی که لرزش، دماهای بالا و پایین، رطوبت و نویز الکتریکی چالشهای جدی محسوب میشوند.
معنی نام J36A-62TK-150
هر بخش از این نام اطلاعات مشخصی درباره ساختار کانکتور میدهد:
- J36A: خانواده کانکتور مستطیلی با پوسته فلزی و استاندارد نظامی

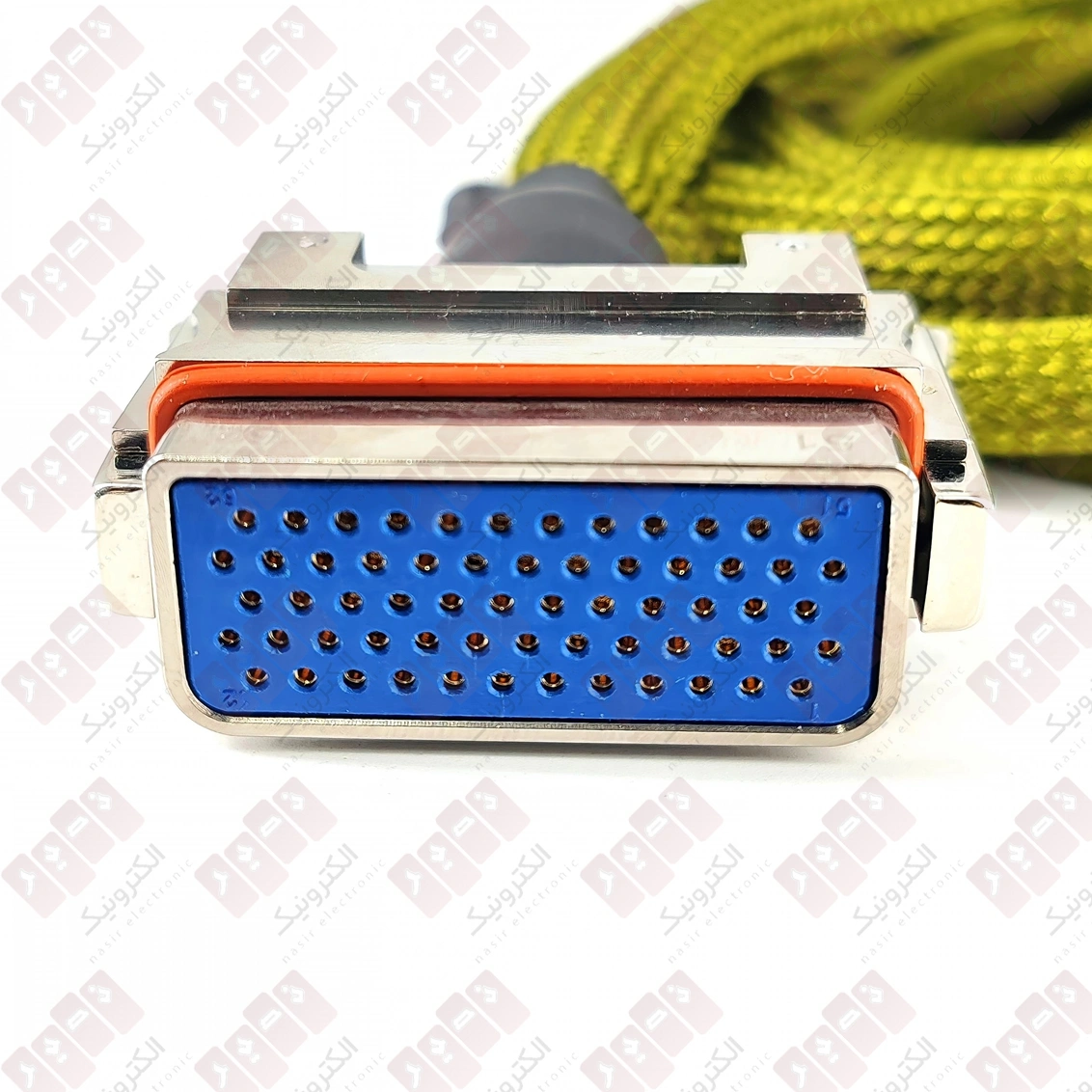

- 62: تعداد کنتاکتها (62 مسیر اتصال مجزا)
- T: نشاندهنده کانکتور نری (Plug)

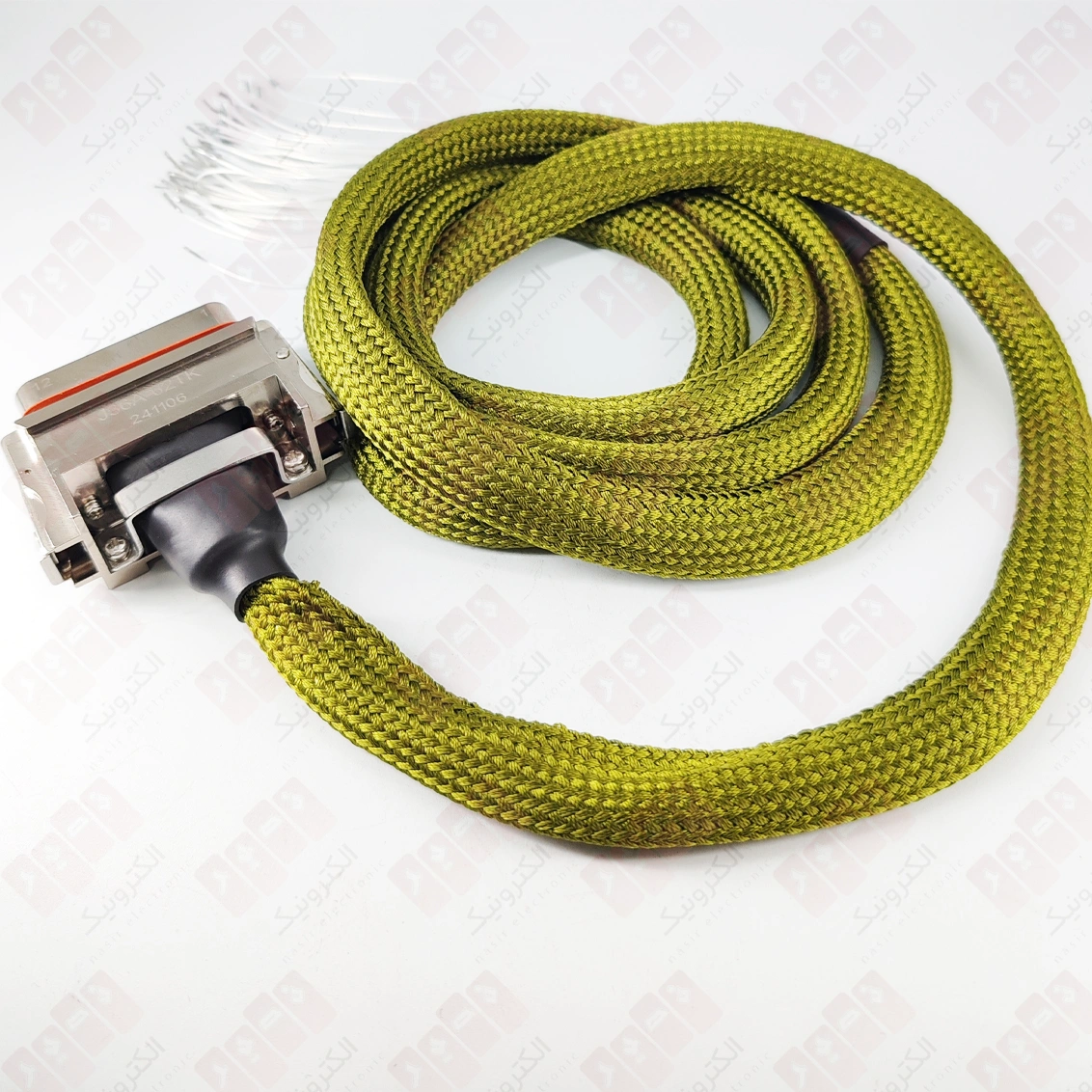

- 150: متراژ سیم این کانکتور
مشخصات فنی
شرایط محیطی عملکرد
- محدوده دمای کاری: -55 تا +125 درجه سانتیگراد
- رطوبت مجاز: 90 تا 95 درصد در دمای 40 درجه
- مقاومت در برابر شوک و لرزش: تا 980 m/s²
- قابلیت عملکرد در فشارهای متغیر
مشخصات الکتریکی
- جریان نامی هر کنتاکت: 5 آمپر
- مقاومت عایقی: حداقل 5000 مگااهم
- ولتاژ تحمل دیالکتریک: 1000 ولت
- دوام مکانیکی: حداقل 500 چرخه اتصال و قطع
جنس و ساختار بدنه
- پوسته: آلیاژ آلومینیوم با روکش نیکل برای مقاومت در برابر خوردگی
- عایق داخلی: مواد ترموپلاستیک مقاوم به حرارت
- کنتاکتها: آلیاژ مس با روکش طلا برای رسانایی بالا و عمر طولانی
- آببندی داخلی: لاستیک سیلیکونی برای افزایش مقاومت در برابر رطوبت و گردوغبار
ابعاد مدل 62 پین
- طول (A1): 59 میلیمتر
- عرض (A2): 52 میلیمتر
- ارتفاع (A3): 45 میلیمتر
- فاصله سوراخهای نصب (B1): 42 میلیمتر
- فاصله بین ردیفهای کنتاکت (B2): 21 میلیمتر
کاربردهای رایج
- تجهیزات نظامی و دفاعی
- سامانههای مخابراتی حرفهای
- دستگاههای اندازهگیری صنعتی
- سیستمهای کنترل و اتوماسیون
- برخی تجهیزات هوافضا و راداری
جمعبندی
کانکتور J36A-62TK-150 یک کانکتور نری 62 پین، فلزی و نظامی است که برای کار در شرایط سخت طراحی شده و قادر است جریان 5 آمپر را روی هر مسیر بهصورت پایدار و ایمن منتقل کند. این کانکتور ترکیبی از استحکام مکانیکی، کیفیت الکتریکی بالا و طراحی استاندارد صنعتی را ارائه میدهد.
جهت دانلود دیتاشیت این کانکتور روی فایل زیر کلیک کنید
