خانه محصولات فروشگاه کانکتور SMA SMA-KE-24
SMA-KWE
SMA-KWE 1,899,000ریال
بازگشت به محصولات
SMA-KE-49
SMA-KE-49 1,445,000ریال

SMA-KE-24

3,500,000ریال

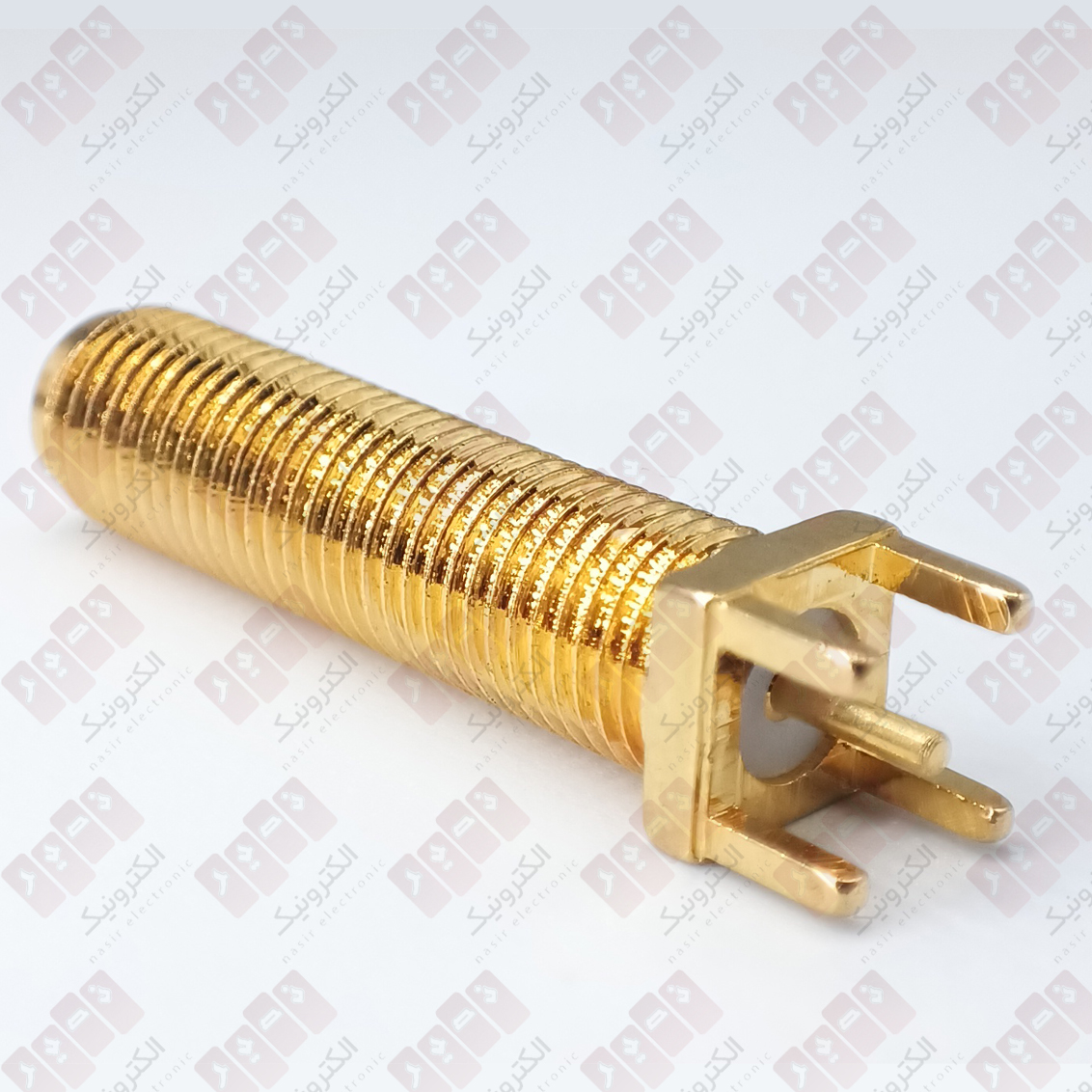

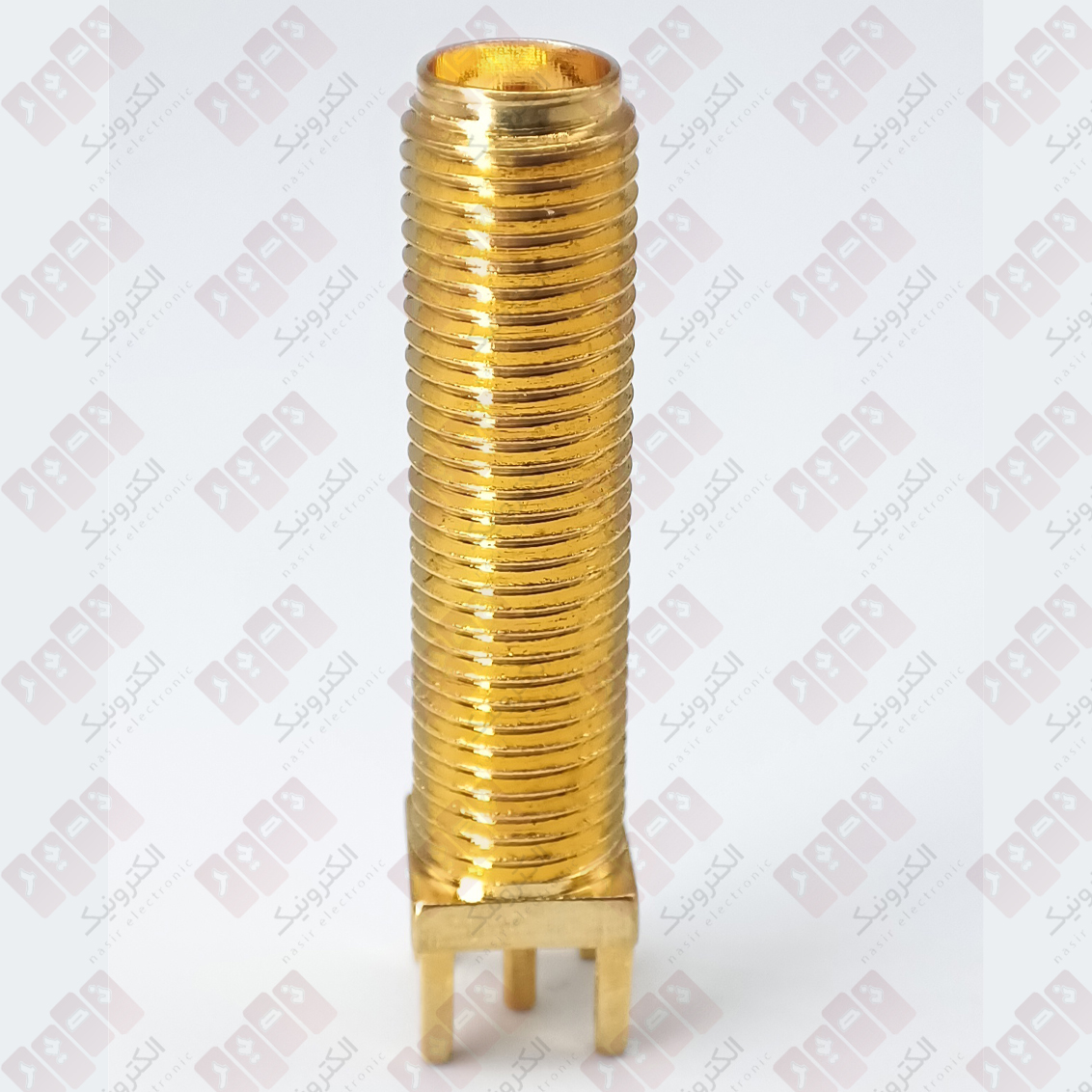

کانکتور SMA-KE-24 یک نوع کانکتور رو بردی مادگی صاف با گردن 3 سانتی از خانواده کانکتورهای SMA است که  طراحی شده است. این کانکتور برای اتصال آنتن‌ها و تجهیزات RF روی بردهای الکترونیکی کاربرد دارد
و یکی از محصولات  JINGCHENG ELECTRON می باشد

مقایسه
افزودن به علاقه مندی ها
دسته: JINGCHENG ELECTRON, SMA, برند, کانکتور, محصولات فروشگاه
هم‌رسانی:
  • توضیحات
  • نظرات (0)
توضیحات
معرفی محصول
مشخصات فنی
معرفی محصول

بررسی کامل کانکتور SMA-KE-24 و کاربرد آن در سیستم‌های RF

کانکتور SMA-KE-24 یکی از انواع اتصال‌دهنده‌های رایج در مدارهای فرکانس بالا است که به دلیل طراحی صاف و نصب آسان روی برد، در بسیاری از پروژه‌های مهندسی مورد استفاده قرار می‌گیرد. این مدل، تعادل خوبی میان عملکرد فنی و دوام بالا ایجاد کرده است.

مشخصات اصلی کانکتور SMA-KE-24

این کانکتور از نوع مادگی صاف با امپدانس ۵۰ اهم است. پوشش فلزی مقاوم، عایق داخلی از جنس PTFE و طراحی فشرده، آن را به گزینه‌ای مناسب برای فضاهای محدود تبدیل کرده است. به همین دلیل، در مدارهای پیچیده کاربرد زیادی دارد.

  • فرکانس پشتیبانی: تا 18گیگاهرتز
  • نصب آسان: دارای چهار پایه برای قرارگیری روی برد
  • بدنه برنجی با آبکاری نیکل یا طلا

کاربردها :

از این کانکتور در تجهیزات ارتباطی مانند رادیوها، گیرنده‌های GPS، دستگاه‌های آزمایش RF و سیستم‌های وایرلس استفاده می‌شود. همچنین، به دلیل دقت بالا در انتقال سیگنال، برای پروژه‌های حساس انتخاب مناسبی است.

مزایای استفاده از کانکتورهای  رو بردی مادگی صاف

یکی از مزیت‌های اصلی این مدل، امکان استفاده در فضاهای فشرده و دشوار است. از سوی دیگر، نصب سریع و کاهش تلفات سیگنال، آن را به یک انتخاب مهندسی ایده‌آل تبدیل کرده است.

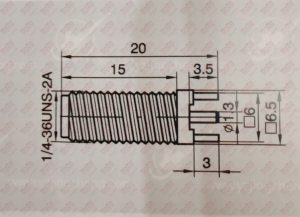

در ادامه نقشه فنی این محصول اضافه میگردد :

جمع‌بندی: چرا کانکتور SMA-KE-24 انتخاب خوبی است؟

در نهایت، اگر به دنبال یک اتصال‌دهنده مطمئن برای انتقال سیگنال در مدارهای فرکانس بالا هستید، کانکتور SMA-KE-24 می‌تواند گزینه‌ای مناسب برای شما باشد. عملکرد پایدار، دوام بالا و طراحی استاندارد از ویژگی‌های برجسته‌ی این کانکتور است.

برای مشاهده سایر مدل‌های کانکتور اینجا کلیک کنید.

مشخصات فنی

Temperature Range: -55 ~ +155°C (PE Cable -40 ~ +85°C)

Vibration: 98m/S² (10-2000Hz) 10g

Impedance: 50Ω

Frequency Range: DC ~ 12.4GHz (Semi-Rigid Cable DC ~ 18GHz)

Working Voltage: 335V r.m.s at sea level

Withstand Voltage: 1000V r.m.s at sea level

contact resistance

Center Contact ≤ 3 mΩ

Outer Contact ≤ 2.5 mΩ

Insulation Resistance ≥ 5000 MΩ

Center Conductor Retention Force: ≥ 0.28N

Insertion Loss: ≤ 0.15 dB/6GHz

VSWR

Straight Flexible cable ≤ 1.10 + 0.02f

semi-rigid cable ≤ 1.07 + 0.018f

Right angel Flexible cable ≤ 1.20 + 0.03f

semi-rigid cable ≤ 1.17 + 0.02f

durability ≥ 500 (cycles)

body : brass _ gold plated

pin contact : brass _gold plated

resilient contact : Beryllium-copper _gold plated

socket contact : Beryllium-copper _gold plated

insulator: PTFE

crimp ferrule: copper alloy_ nickel or gold plated

O-ring sealing:6146 silicone rubber

MlL-C-39012

CECC 22110

lEC 60169-15
