SMA-KFD-17

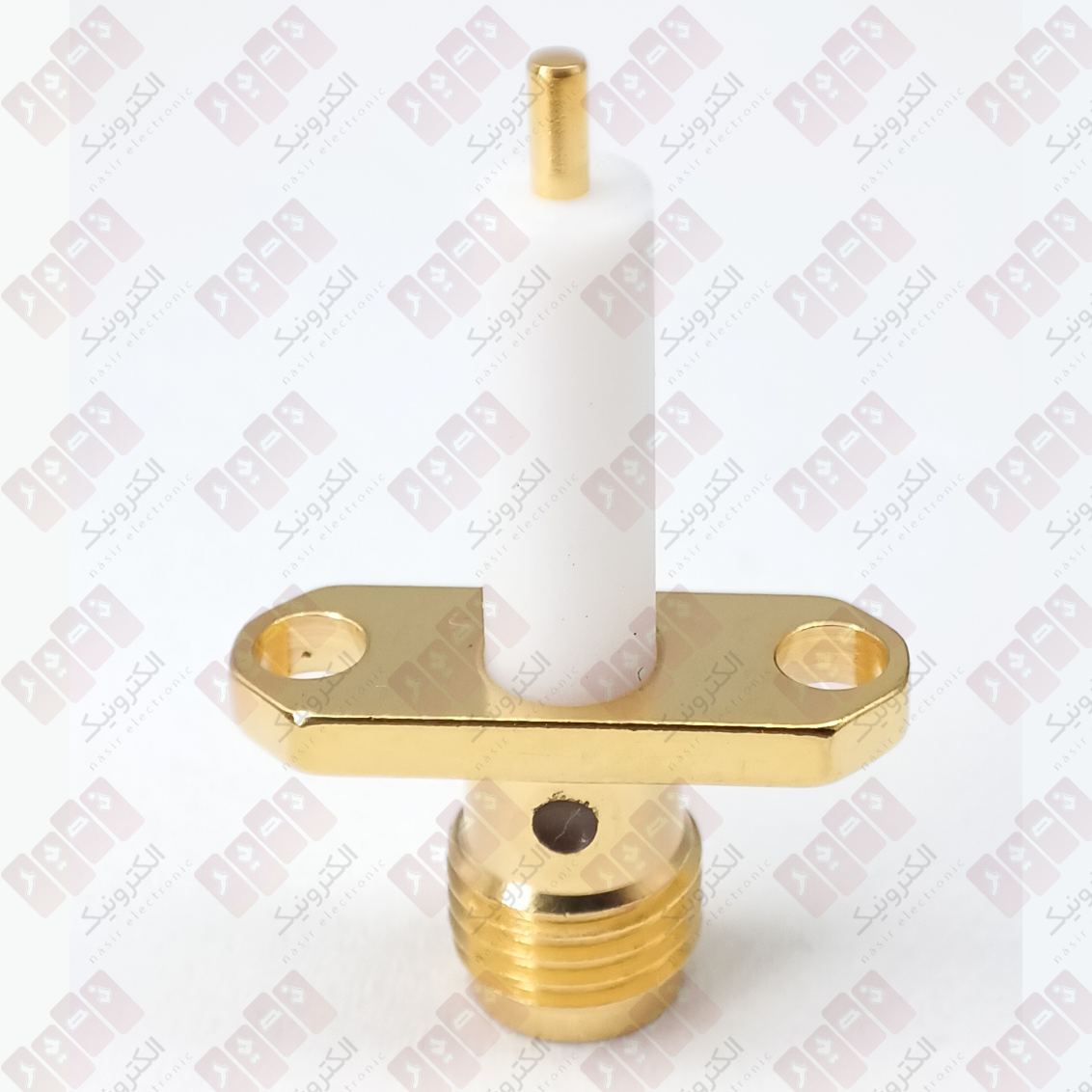

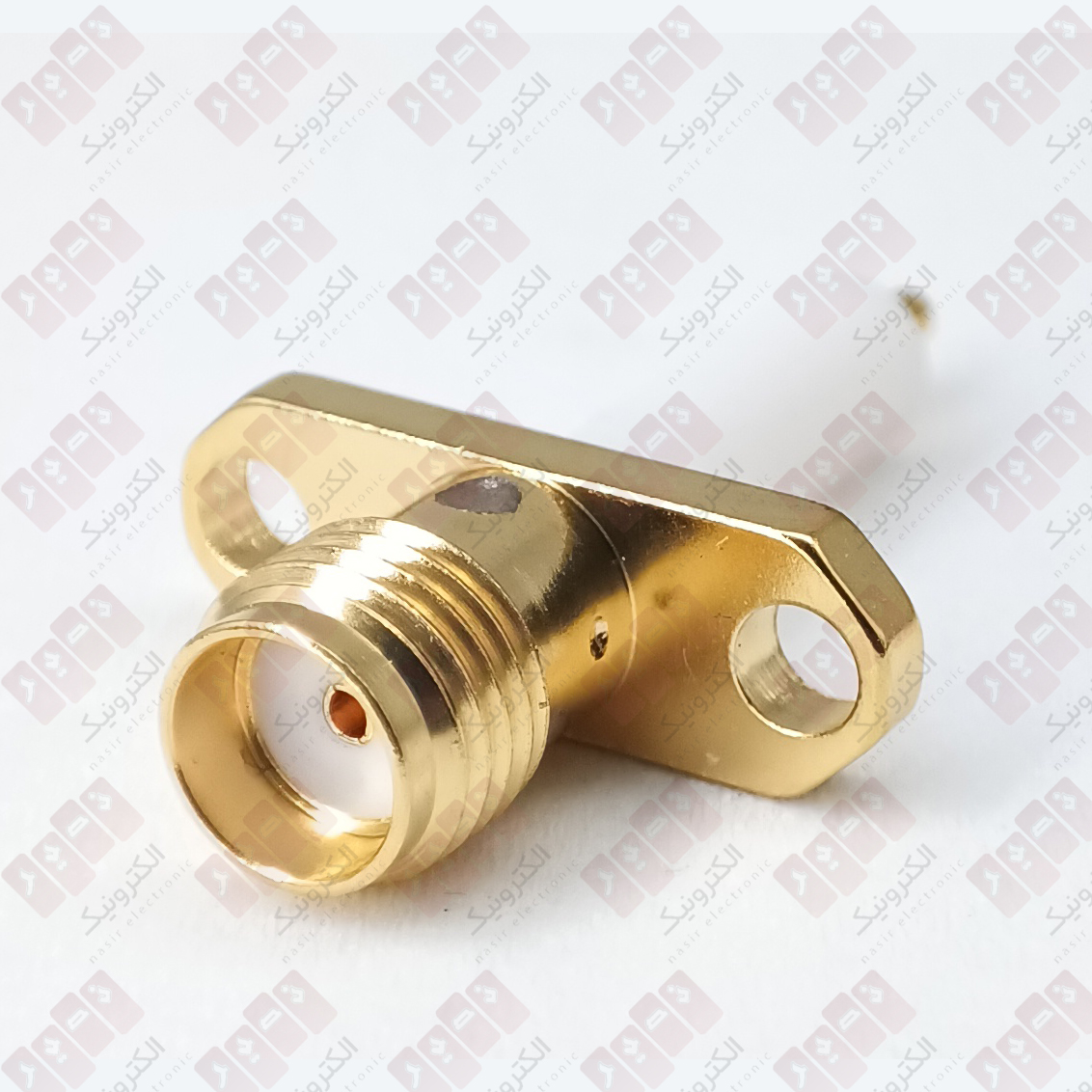

کانکتور SMA-KFD-17 از برند معتبر YANGZHIU JINGCHENG ELECTRONICS CO با کیفیت بالا تولید شده است. به همین دلیل، عملکرد فنی مطلوبی در انتقال سیگنال دارد. همچنین، این کانکتور دارای دو سوراخ جهت نصب با پیچ بوده و طراحی آن به‌گونه‌ای است که اتصال مکانیکی محکم‌تری نسبت به مدل‌های معمولی ارائه می‌دهد. در نتیجه، برای کاربردهای حساس مانند سیستم‌های بی‌سیم (Wireless Network) انتخاب بسیار مناسبی محسوب می‌شود. به طور کلی، کانکتورهای SMA برای انتقال سیگنال در فرکانس‌های بالا و سیستم‌های مخابراتی، ماژول‌های وایرلس، آنتن‌ها و انواع تجهیزات ارتباطی کاربرد گسترده‌ای دارند. در ادامه نقشه فنی این محصول اصافه می گردد:
SMA کانکتور چیست؟
کانکتور های SMA (اس، ام، آی) نوعی از کانکتورهای مخابراتی (RF Connectors) می‌باشند. امپدانس این نوع کانکتور ها عموما 50 اهم است و به نحوی طراحی شده‌اند. که از فرکانس DC تا فرکانس 12 گیگاهرتز قابلیت انتقال سیگنال را داشته باشند البته بسته به کیفیت و فرآیند ساخت ماکزیمم فرکانس کاری این کانکتورها تا 18گیگاهرتز افزایش یابد.
این رنج کاری بسته به شرکت سازنده و مواد اولیه ای که در فرآیند تولید استفاده می‌شود متغیر می‌باشد.
کانکتورهای SMA عموما برای تجهیزات مخابراتی، ارتباطات رادیویی، شبکه‌های وایرلس (WIRELESS NETWORK)، تجهیزات مایکروویو استفاده می‌شوند.
کانکتور های SMA بسته به نوع اتصالشان به مدار و اینکه به خطوط ماکرو استریپ متصل بشوند و یا اینکه به کابل‌های کوآکسیال متصل شوند، انواع مختلفی دارند!!!
Temperature Range: -55 ~ +155°C (PE Cable -40 ~ +85°C)
Vibration: 98m/S² (10-2000Hz) 10g
Impedance: 50Ω
Frequency Range: DC ~ 12.4GHz (Semi-Rigid Cable DC ~ 18GHz)
Working Voltage: 335V r.m.s at sea level
Withstand Voltage: 1000V r.m.s at sea level
contact resistance
Center Contact ≤ 3 mΩ
Outer Contact ≤ 2.5 mΩ
Insulation Resistance ≥ 5000 MΩ
Center Conductor Retention Force: ≥ 0.28N
Insertion Loss: ≤ 0.15 dB/6GHz
VSWR
Straight Flexible cable ≤ 1.10 + 0.02f
semi-rigid cable ≤ 1.07 + 0.018f
Right angel Flexible cable ≤ 1.20 + 0.03f
semi-rigid cable ≤ 1.17 + 0.02f
durability ≥ 500 (cycles)
body : brass _ gold plated
pin contact : brass _gold plated
resilient contact : Beryllium-copper _gold plated
socket contact : Beryllium-copper _gold plated
insulator: PTFE
crimp ferrule: copper alloy_ nickel or gold plated
O-ring sealing:6146 silicone rubber
MlL-C-39012
CECC 22110
lEC 60169-15
