SMA-KFD-281

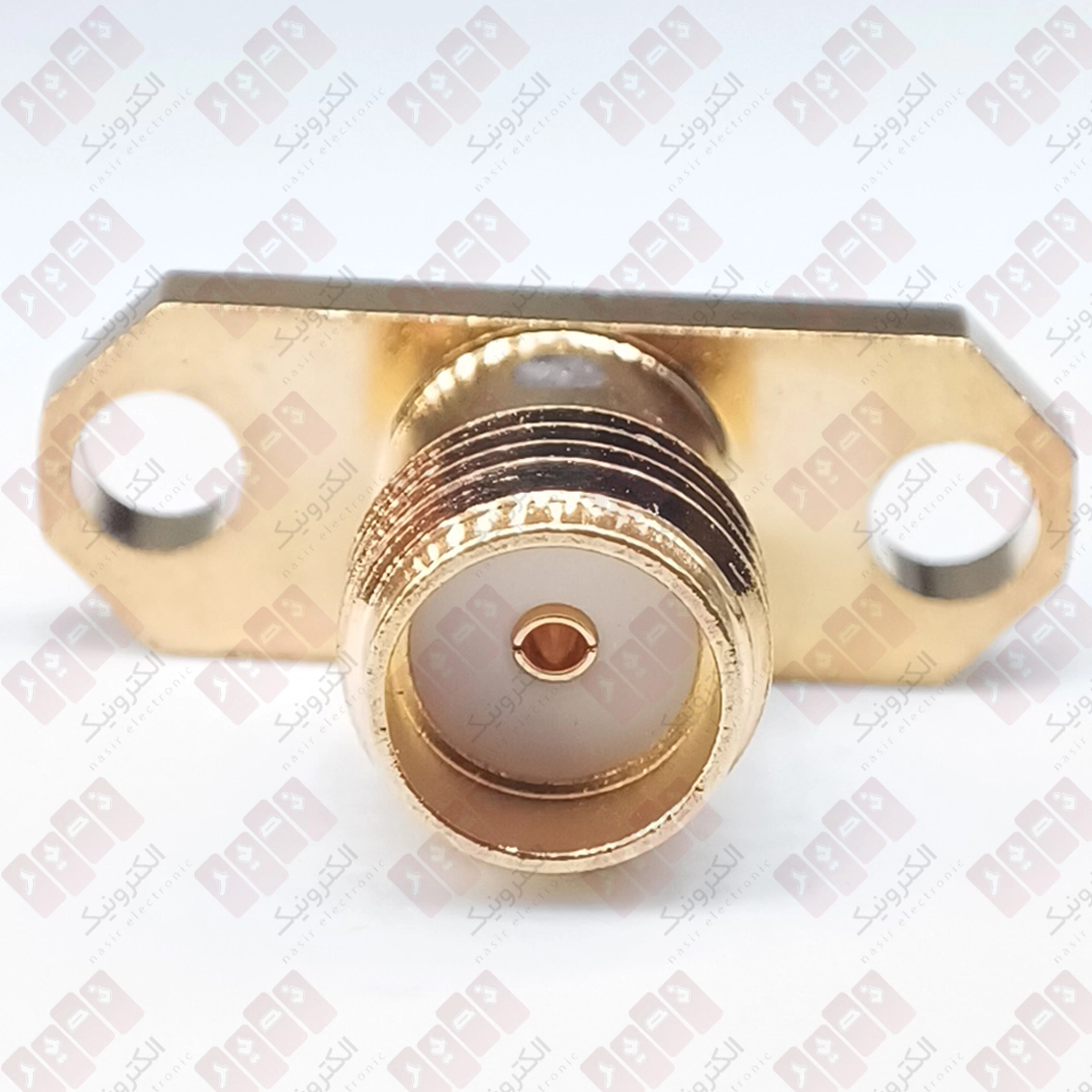

SMA-KFD-281 یک نوع کانکتور SMA از برند چینی YANGZHIU JINGCHENG ELECTRONICS CO می‌باشد که به دلیل کیفیت بالا در بازار به نام کانکتور SMA مادگی پین ریز تایوانی معروف شده است.

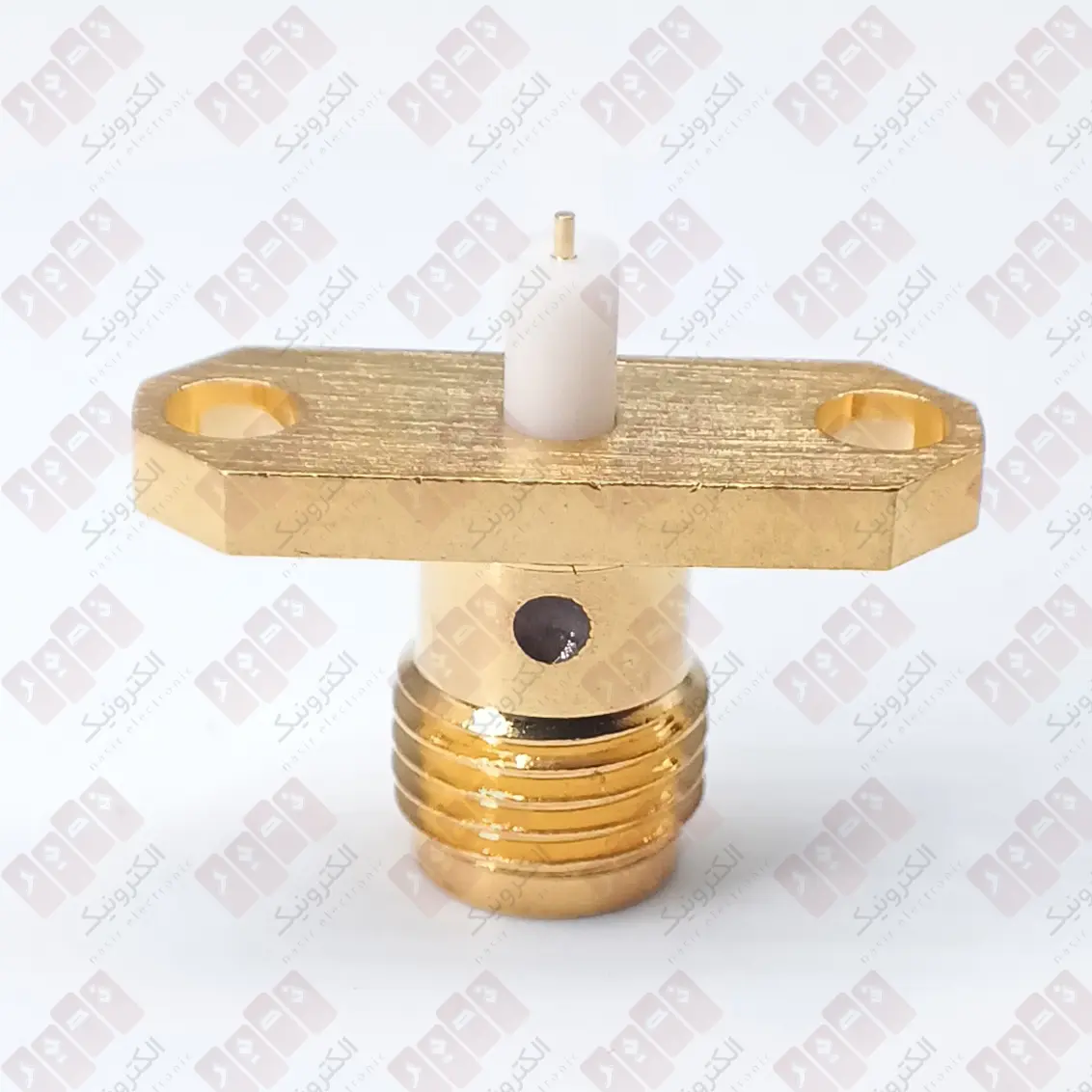

امپدانس SMA-KFD-281 ، پنجاه اهم می‌باشد همچنین از نظر مشخصات ظاهری می توان به داشتن دوسوراخ جهت نصب در پنل و قطر پین 0.4 میلی متری آن اشاره کرد.در ادامه نقشه فنی این کانکتور اضافه می‌گردد:
SMA کانکتور چیست؟
کانکتور های SMA (اس، ام، آی) نوعی از کانکتورهای مخابراتی (RF Connectors) می‌باشند. امپدانس این نوع کانکتور ها عموما 50 اهم است و به نحوی طراحی شده‌اند. که از فرکانس DC تا فرکانس 12 گیگاهرتز قابلیت انتقال سیگنال را داشته باشند البته بسته به کیفیت و فرآیند ساخت ماکزیمم فرکانس کاری این کانکتورها تا 18گیگاهرتز افزایش یابد.
این رنج کاری بسته به شرکت سازنده و مواد اولیه ای که در فرآیند تولید استفاده می‌شود متغیر می‌باشد.
کانکتورهای SMA عموما برای تجهیزات مخابراتی، ارتباطات رادیویی، شبکه‌های وایرلس (WIRELESS NETWORK)، تجهیزات مایکروویو استفاده می‌شوند.
کانکتور های SMA بسته به نوع اتصالشان به مدار و اینکه به خطوط ماکرو استریپ متصل بشوند و یا اینکه به کابل‌های کوآکسیال متصل شوند، انواع مختلفی دارند!!!
Temperature Range: -55 ~ +155°C (PE Cable -40 ~ +85°C)
Vibration: 98m/S² (10-2000Hz) 10g
Impedance: 50Ω
Frequency Range: DC ~ 12.4GHz (Semi-Rigid Cable DC ~ 18GHz)
Working Voltage: 335V r.m.s at sea level
Withstand Voltage: 1000V r.m.s at sea level
contact resistance
Center Contact ≤ 3 mΩ
Outer Contact ≤ 2.5 mΩ
Insulation Resistance ≥ 5000 MΩ
Center Conductor Retention Force: ≥ 0.28N
Insertion Loss: ≤ 0.15 dB/6GHz
VSWR
Straight Flexible cable ≤ 1.10 + 0.02f
semi-rigid cable ≤ 1.07 + 0.018f
Right angel Flexible cable ≤ 1.20 + 0.03f
semi-rigid cable ≤ 1.17 + 0.02f
durability ≥ 500 (cycles)
body : brass _ gold plated
pin contact : brass _gold plated
resilient contact : Beryllium-copper _gold plated
socket contact : Beryllium-copper _gold plated
insulator: PTFE
crimp ferrule: copper alloy_ nickel or gold plated
O-ring sealing:6146 silicone rubber
MlL-C-39012
CECC 22110
lEC 60169-15
