کانکتور SMA-KFD-34 | کانکتور SMA مادگی دو سوراخ با کیفیت بالا

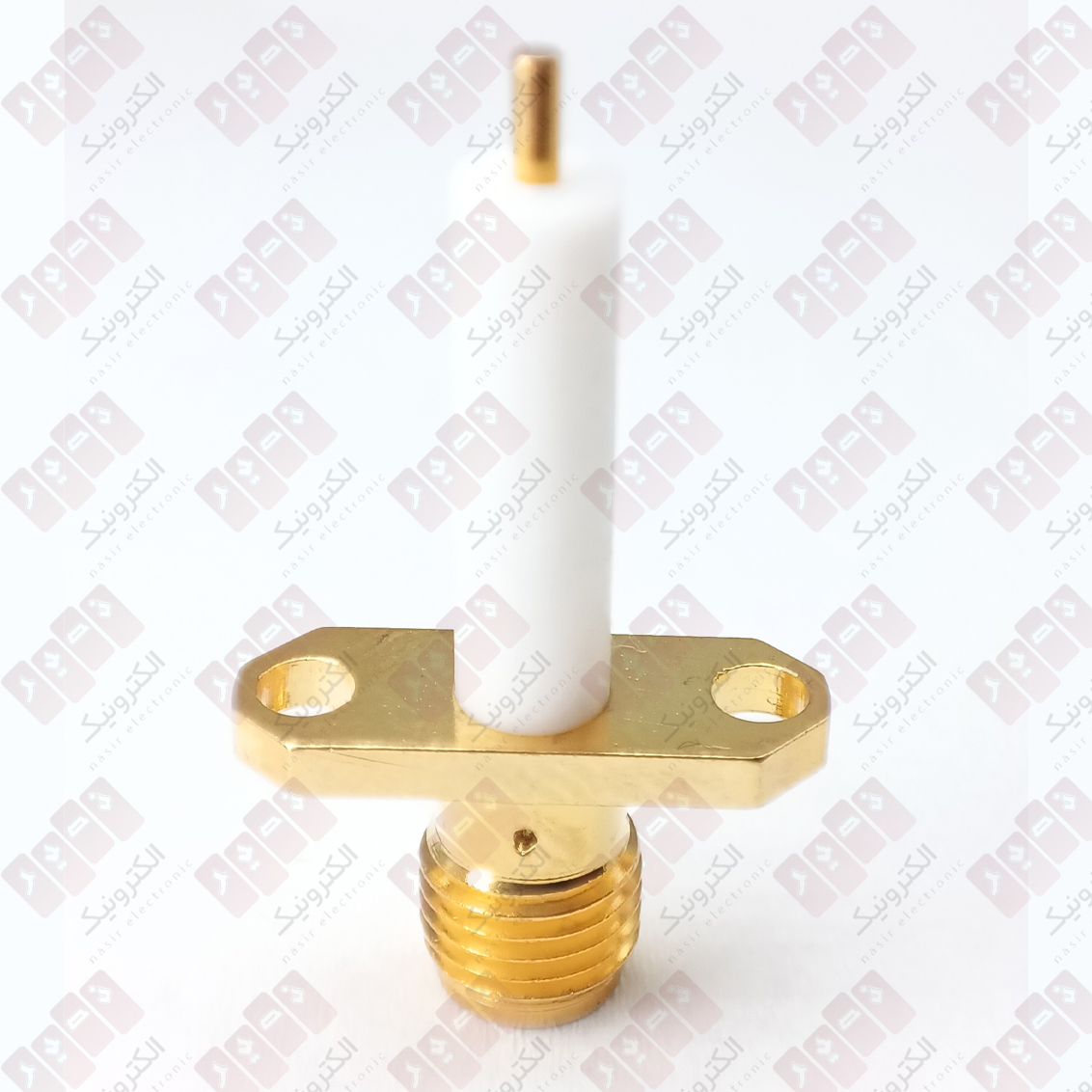

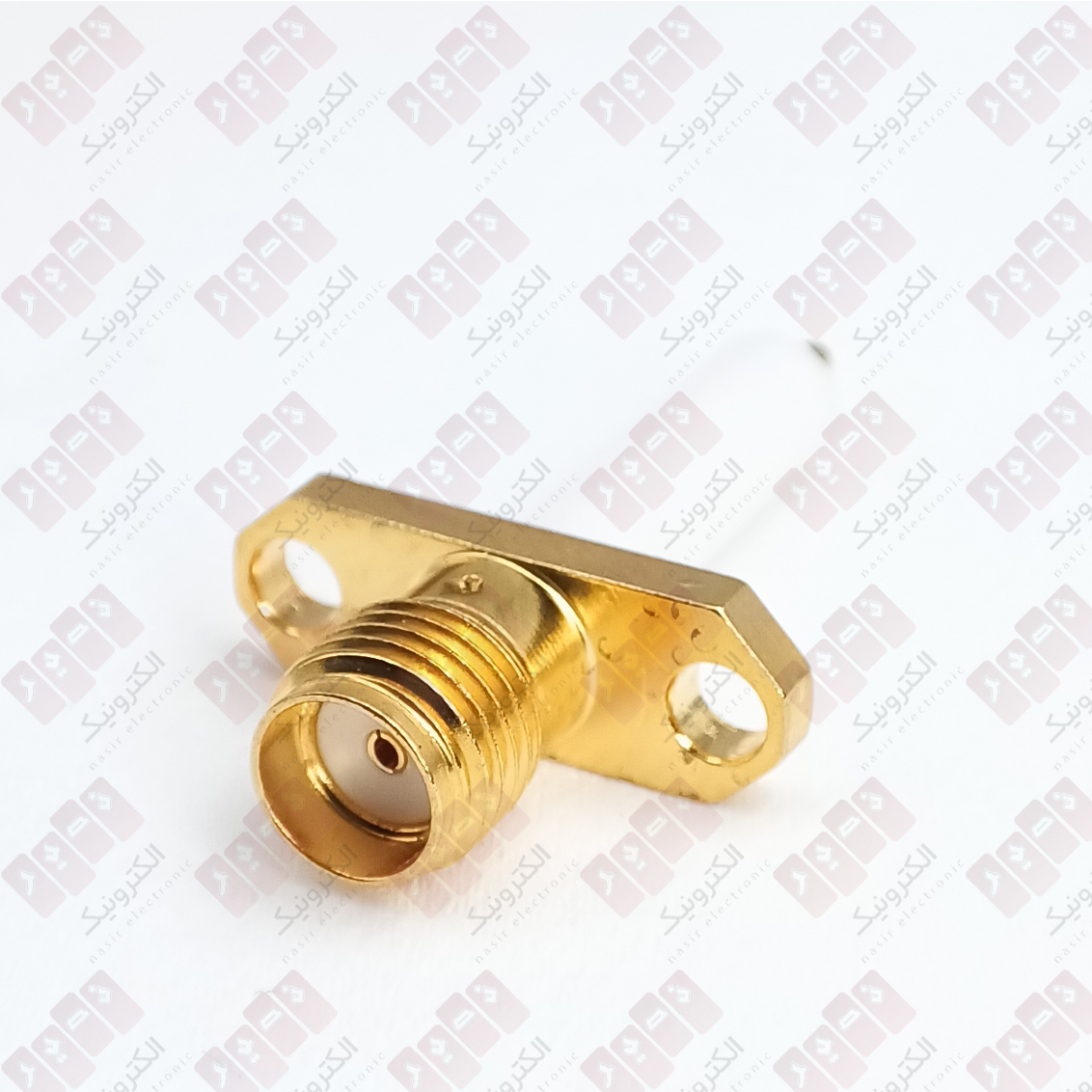

کانکتور SMA-KFD-34 یک کانکتور با کیفیت بالا است که برای انتقال پایدار سیگنال در فرکانس‌های بالا طراحی شده است. این محصول با طراحی دقیق و ساختار مقاوم، گزینه‌ای مناسب برای پروژه‌های حساس در صنایع مخابرات، وایرلس و ابزار دقیق به شمار می‌رود.

ویژگی‌های کانکتور SMA-KFD-34

• نوع کانکتور: SMA مادگی دو سوراخ
• امپدانس: 50 اهم
• جنس بدنه: برنج با آبکاری نیکل یا طلا
• عایق داخلی: تفلون مقاوم در برابر حرارت
• قابلیت عملکرد تا فرکانس 18 گیگاهرتز
• اتصال مکانیکی محکم و نصب آسان با دو پیچ

مزایای طراحی دو سوراخ

طراحی این کانکتور با دو سوراخ نصب، باعث می‌شود تا اتصال مکانیکی قوی‌تری نسبت به مدل‌های مشابه داشته باشد. علاوه بر این، نصب آن سریع و بدون پیچیدگی انجام می‌شود. در نتیجه، پایداری بیشتری در شرایط محیطی مختلف دارد.

کاربردهای کانکتور SMA-KFD-34

از جمله کاربردهای کانکتور SMA-KFD-34 می‌توان به استفاده در سیستم‌های بی‌سیم، آنتن‌های ارتباطی، ماژول‌های RF،

تجهیزات مخابراتی و ابزارهای اندازه‌گیری دقیق اشاره کرد. همچنین، این کانکتور در پروژه‌هایی که نیاز به عملکرد دقیق و پایدار دارند، عملکرد قابل‌اعتمادی ارائه می‌دهد.

نقشه فنی کانکتور SMA-KFD-34

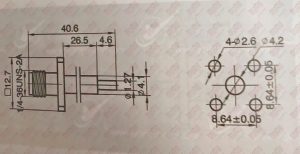

در ادامه، نقشه فنی این محصول برای بررسی ابعاد و جزئیات فنی ارائه شده است:

کانکتور SMA چیست؟

کانکتورهای SMA یکی از رایج‌ترین انواع کانکتورهای RF هستند. این نوع کانکتورها معمولاً دارای امپدانس 50 اهم بوده و توانایی انتقال سیگنال از DC تا فرکانس‌های بالا، مانند 18 گیگاهرتز را دارند. از آنجا که طراحی آن‌ها بسیار دقیق است، در تجهیزات حساس، مانند گیرنده‌های رادیویی و سیستم‌های وایرلس، به کار می‌روند.

جمع‌بندی

در مجموع، کانکتور SMA-KFD-34 با کیفیت ساخت بالا، طراحی مقاوم و قابلیت‌های فنی مناسب، انتخابی حرفه‌ای برای افرادی است که به دنبال انتقال پایدار سیگنال هستند. بنابراین، این محصول می‌تواند جایگزینی مطمئن برای مدل‌های مشابه در بازار باشد.

Temperature Range: -55 ~ +155°C (PE Cable -40 ~ +85°C)

Vibration: 98m/S² (10-2000Hz) 10g

Impedance: 50Ω

Frequency Range: DC ~ 12.4GHz (Semi-Rigid Cable DC ~ 18GHz)

Working Voltage: 335V r.m.s at sea level

Withstand Voltage: 1000V r.m.s at sea level

contact resistance

Center Contact ≤ 3 mΩ

Outer Contact ≤ 2.5 mΩ

Insulation Resistance ≥ 5000 MΩ

Center Conductor Retention Force: ≥ 0.28N

Insertion Loss: ≤ 0.15 dB/6GHz

VSWR

Straight Flexible cable ≤ 1.10 + 0.02f

semi-rigid cable ≤ 1.07 + 0.018f

Right angel Flexible cable ≤ 1.20 + 0.03f

semi-rigid cable ≤ 1.17 + 0.02f

durability ≥ 500 (cycles)

body : brass _ gold plated

pin contact : brass _gold plated

resilient contact : Beryllium-copper _gold plated

socket contact : Beryllium-copper _gold plated

insulator: PTFE

crimp ferrule: copper alloy_ nickel or gold plated

O-ring sealing:6146 silicone rubber

MlL-C-39012

CECC 22110

lEC 60169-15
