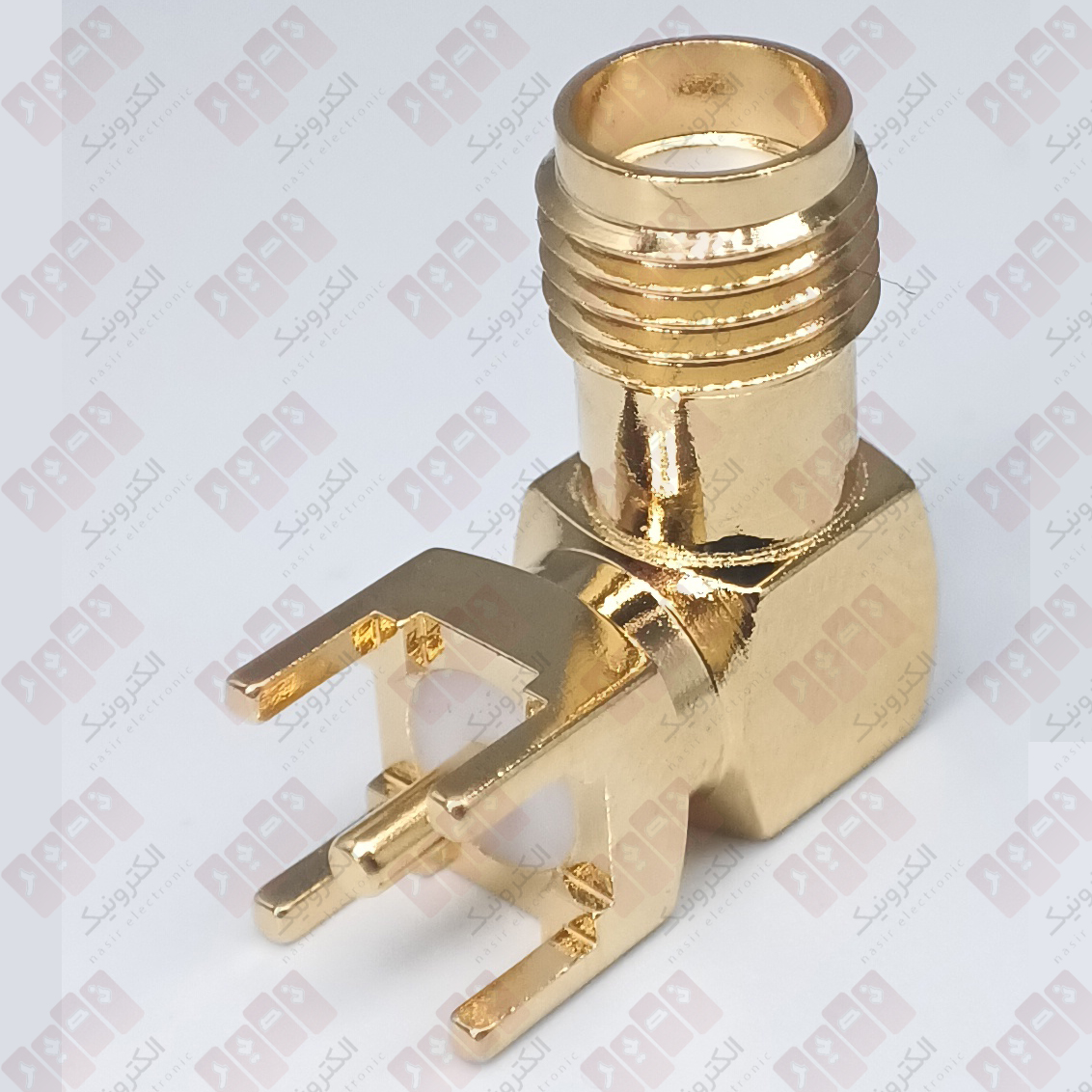

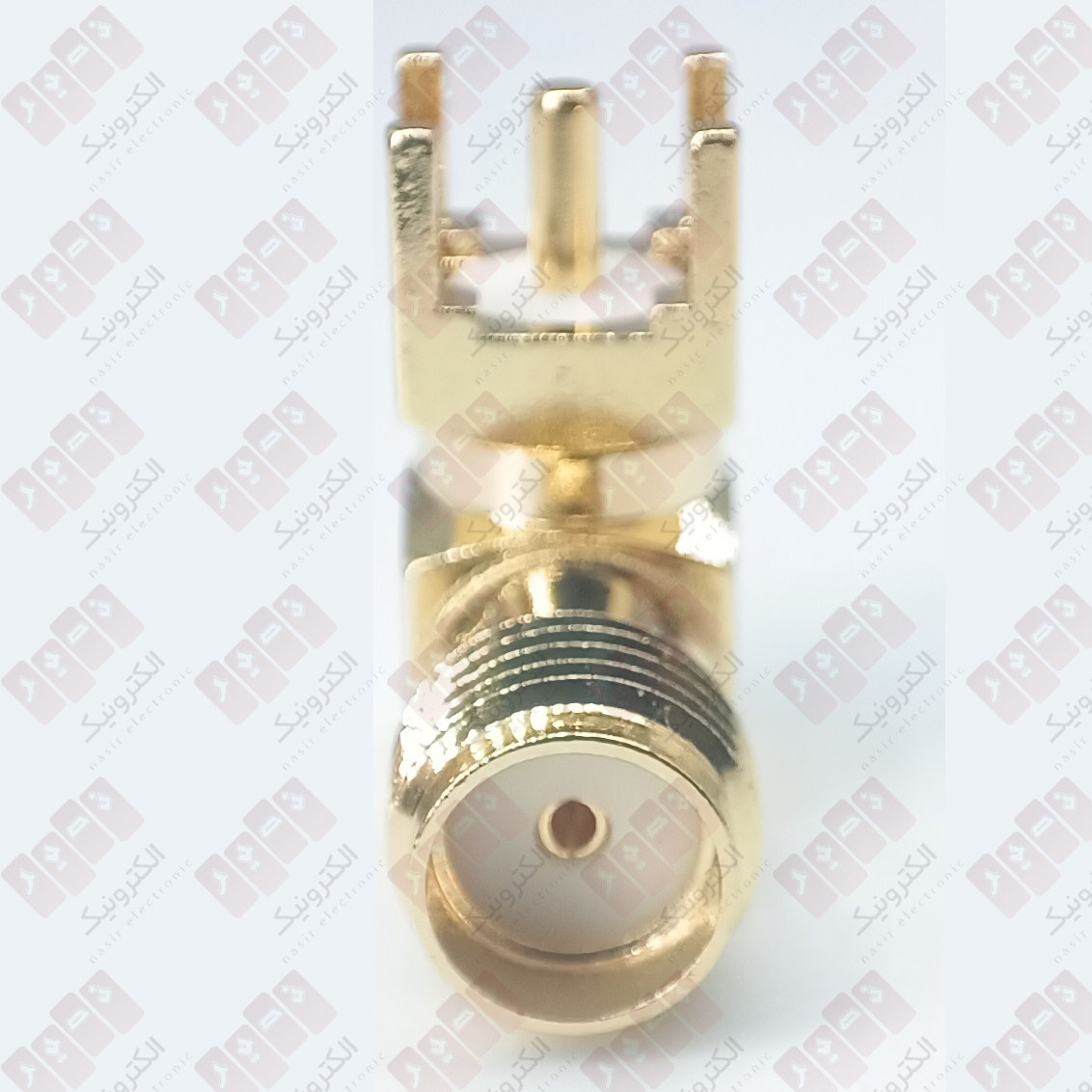

کانکتور SMA-KWE چیست؟ بررسی ویژگی‌ها، ساختار و کاربردها
کانکتور SMA-KWE یکی از انواع اتصال‌دهنده‌های رایج در مدارهای فرکانس بالا است که به دلیل طراحی نود درجه و نصب آسان روی برد، در بسیاری از پروژه‌های مهندسی مورد استفاده قرار می‌گیرد. این مدل، تعادل خوبی میان عملکرد فنی و دوام بالا ایجاد کرده است.
مشخصات اصلی کانکتور SMA-KWE
این کانکتور از نوع مادگی نود درجه با امپدانس ۵۰ اهم است. پوشش فلزی مقاوم، عایق داخلی از جنس PTFE و طراحی فشرده، آن را به گزینه‌ای مناسب برای فضاهای محدود تبدیل کرده است. به همین دلیل، در مدارهای پیچیده کاربرد زیادی دارد.
- فرکانس پشتیبانی: تا 18گیگاهرتز
- نوع اتصال: رو بردی رایت (زاویه 90 درجه)
- بدنه برنجی با آبکاری نیکل یا طلا
کاربردها :
از این کانکتور در تجهیزات ارتباطی مانند رادیوها، گیرنده‌های GPS، دستگاه‌های آزمایش RF و سیستم‌های وایرلس استفاده می‌شود. همچنین، به دلیل دقت بالا در انتقال سیگنال، برای پروژه‌های حساس انتخاب مناسبی است.
مزایای استفاده از کانکتورهای نود درجه
یکی از مزیت‌های اصلی این مدل، امکان استفاده در فضاهای فشرده و دشوار است. از سوی دیگر، نصب سریع و کاهش تلفات سیگنال، آن را به یک انتخاب مهندسی ایده‌آل تبدیل کرده است.

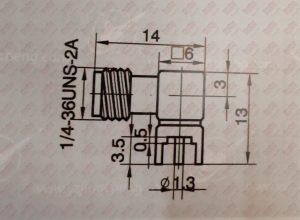

در ادامه نقشه فنی این محصول اضافه میگردد :
جمع‌بندی: چرا کانکتور SMA-KWE انتخاب خوبی است؟
در نهایت، اگر به دنبال یک اتصال‌دهنده مطمئن برای انتقال سیگنال در مدارهای فرکانس بالا هستید، کانکتور SMA-KWE می‌تواند گزینه‌ای مناسب برای شما باشد. عملکرد پایدار، دوام بالا و طراحی استاندارد از ویژگی‌های برجسته‌ی این کانکتور است.
برای مشاهده سایر مدل‌های کانکتور اینجا کلیک کنید.
Temperature Range: -55 ~ +155°C (PE Cable -40 ~ +85°C)
Vibration: 98m/S² (10-2000Hz) 10g
Impedance: 50Ω
Frequency Range: DC ~ 12.4GHz (Semi-Rigid Cable DC ~ 18GHz)
Working Voltage: 335V r.m.s at sea level
Withstand Voltage: 1000V r.m.s at sea level
contact resistance
Center Contact ≤ 3 mΩ
Outer Contact ≤ 2.5 mΩ
Insulation Resistance ≥ 5000 MΩ
Center Conductor Retention Force: ≥ 0.28N
Insertion Loss: ≤ 0.15 dB/6GHz
VSWR
Straight Flexible cable ≤ 1.10 + 0.02f
semi-rigid cable ≤ 1.07 + 0.018f
Right angel Flexible cable ≤ 1.20 + 0.03f
semi-rigid cable ≤ 1.17 + 0.02f
durability ≥ 500 (cycles)
body : brass _ gold plated
pin contact : brass _gold plated
resilient contact : Beryllium-copper _gold plated
socket contact : Beryllium-copper _gold plated
insulator: PTFE
crimp ferrule: copper alloy_ nickel or gold plated
O-ring sealing:6146 silicone rubber
MlL-C-39012
CECC 22110
lEC 60169-15
