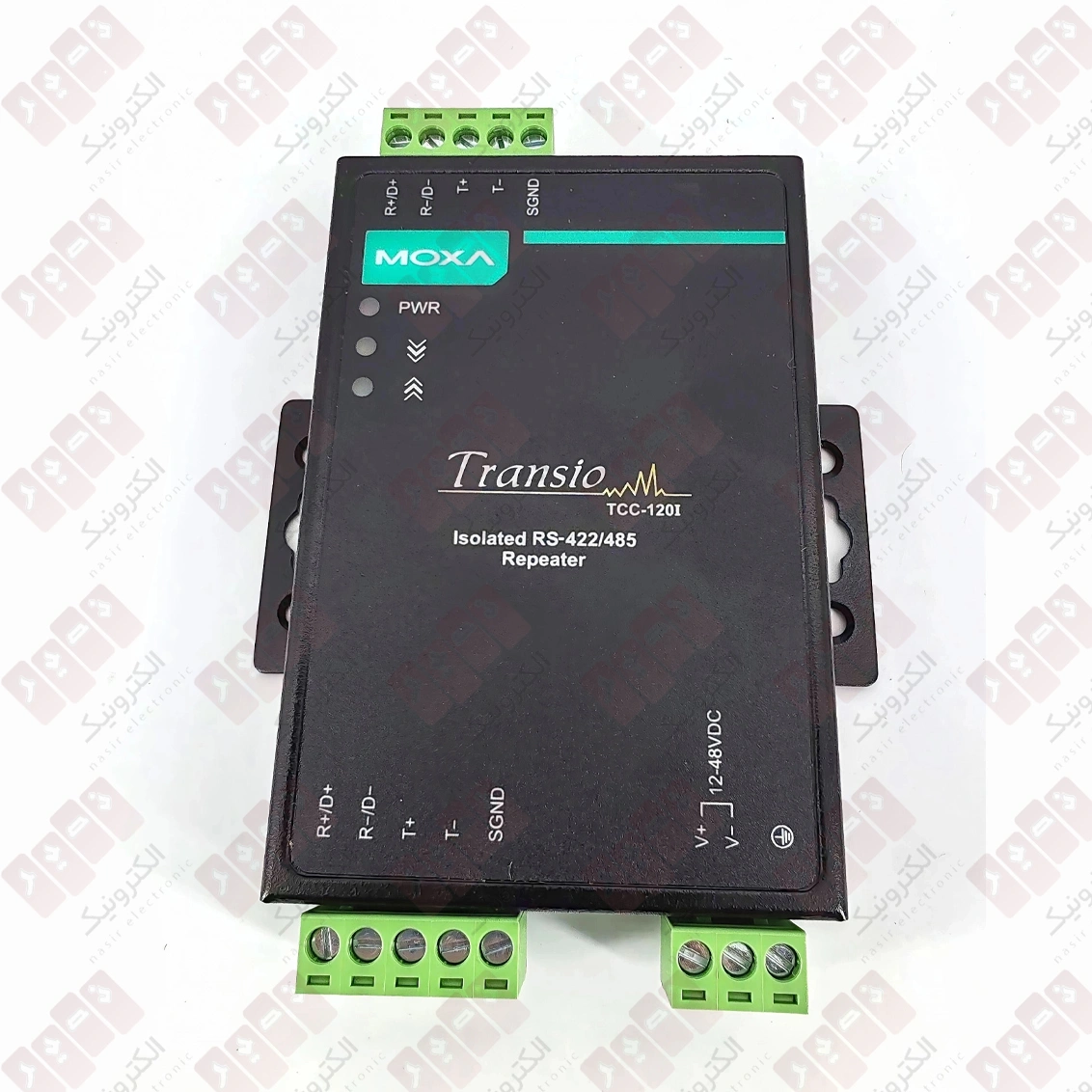

معرفی مبدل Moxa TCC-120I
Moxa TCC-120I یک مبدل صنعتی برای ارتباطات سریال
RS-422 و RS-485 است که برای افزایش فاصله انتقال سیگنال و ایجاد ارتباط مطمئنتر بین تجهیزات مختلف استفاده میشود. این دستگاه میتواند سیگنالهای RS-422 یا RS-485 را تقویت کند و امکان تبدیل ارتباط RS-422 به RS-485 را نیز فراهم میکند.
اگر در یک سیستم کنترل، اتوماسیون یا تجهیزات اندازهگیری از ارتباط RS-422 یا RS-485 استفاده میکنید و به یک راهکار مطمئن برای انتقال سیگنال در فاصله بیشتر نیاز دارید، TCC-120I میتواند گزینه مناسبی باشد. این مدل برای استفاده در محیطهای صنعتی طراحی شده و سیمکشی آن از طریق ترمینال پیچی انجام میشود.
یکی از مهمترین تفاوتهای TCC-120I با مدل TCC-120، وجود
ایزولاسیون 2 کیلوولت در مدل TCC-120I است. این ایزولاسیون برای محافظت بهتر از سیستم ارتباطی در برابر اختلاف پتانسیلهای ناخواسته بین بخشهای مختلف مدار در نظر گرفته شده است.
این مبدل دارای دو درگاه ارتباط سریال است و از سرعت انتقال اطلاعات
50 بیت بر ثانیه تا 921.6 کیلوبیت بر ثانیه پشتیبانی میکند. همچنین امکان استفاده از سرعتهای غیرمعمول ارتباطی نیز در مشخصات رسمی دستگاه اعلام شده است.
مناسب چه سیستمهایی است؟
Moxa TCC-120I برای سیستمهایی مناسب است که تجهیزات آنها از ارتباط RS-422 یا RS-485 استفاده میکنند. از این مبدل میتوان در تابلوهای کنترل، سیستمهای اتوماسیون، تجهیزات ابزار دقیق، تجهیزات اندازهگیری، سیستمهای کنترل و دیگر تجهیزات دارای ارتباط سریال استفاده کرد.
طراحی فلزی، امکان نصب روی دیوار و امکان نصب روی ریل DIN با استفاده از کیت مربوطه، باعث میشود نصب این دستگاه در تابلوهای کنترل و تجهیزات صنعتی سادهتر باشد
ویژگیها و قابلیتهای Moxa TCC-120I
- پشتیبانی از ارتباط سریال RS-422 و RS-485
- افزایش فاصله انتقال سیگنال ارتباط سریال
- تقویت سیگنال RS-422 و RS-485
- امکان تبدیل RS-422 به RS-485
- دارای ایزولاسیون 2 کیلوولت در مدل TCC-120I
- دارای دو درگاه ارتباطی
- پشتیبانی از سرعت 50 بیت بر ثانیه تا 921.6 کیلوبیت بر ثانیه
- پشتیبانی از سرعتهای غیرمعمول ارتباطی
- کنترل خودکار جهت ارسال داده در RS-485
- دارای ترمینال پیچی برای سیمکشی آسان
- امکان تنظیم مقاومت پایان خط 120 اهم برای RS-485
- بدنه فلزی با طراحی مناسب استفاده در محیطهای صنعتی
- امکان نصب دیواری
- امکان نصب روی ریل DIN با کیت نصب مربوطه
پشتیبانی از RS-422 و RS-485
این دستگاه از دو استاندارد ارتباطی
RS-422 و RS-485 پشتیبانی میکند. در ارتباط RS-485 امکان استفاده از حالت دو سیمه و چهار سیمه وجود دارد. به زبان ساده، این ویژگی باعث میشود TCC-120I بتواند با طیف مختلفی از تجهیزات دارای رابط سریال RS-422 و RS-485 کار کند.
کنترل خودکار جهت داده در RS-485
Moxa TCC-120I از قابلیت
کنترل خودکار جهت داده یا ADDC استفاده میکند. این قابلیت به دستگاه کمک میکند جهت ارسال و دریافت اطلاعات در ارتباط RS-485 را بهصورت خودکار مدیریت کند و نیاز به کنترل دستی جهت داده را کاهش دهد.
مقاومت پایان خط
برای ارتباط RS-485، دستگاه امکان انتخاب حالتهای مختلف مقاومت پایان خط را دارد. طبق مشخصات رسمی Moxa، مقادیر مربوط به این بخش شامل حالت بدون مقاومت،
120 اهم و 120 کیلو اهم است. مقاومت پایان خط در شبکههای RS-485 برای کمک به کاهش بازتاب سیگنال در مسیر ارتباطی استفاده میشود.
ترمینالهای ارتباطی
اتصال تجهیزات به Moxa TCC-120I از طریق ترمینال پیچی انجام میشود. سیگنالهای RS-422 شامل Tx+، Tx-، Rx+، Rx- و GND هستند. در حالت RS-485 چهار سیمه نیز Tx+، Tx-، Rx+، Rx- و GND استفاده میشود و در حالت RS-485 دو سیمه، Data+، Data- و GND مورد استفاده قرار میگیرند
مشخصات فنی Moxa TCC-120I
| برند | Moxa |
|---|---|
| مدل | TCC-120I |
| نوع محصول | مبدل صنعتی ارتباط سریال |
| استانداردهای ارتباطی | RS-422، RS-485 |
| تعداد درگاه | 2 |
| نوع اتصال | ترمینال پیچی |
| سرعت انتقال اطلاعات | 50 بیت بر ثانیه تا 921.6 کیلوبیت بر ثانیه |
| ایزولاسیون | 2 کیلوولت |
| کنترل جهت داده RS-485 | کنترل خودکار جهت داده |
| مقاومت پایان خط RS-485 | بدون مقاومت، 120 اهم، 120 کیلو اهم |
| ولتاژ ورودی | 12 تا 48 ولت DC |
| جریان مصرفی | 180 میلیآمپر در 12 ولت DC |
| حفاظت اضافهجریان | دارد |
| جنس بدنه | فلزی |
| درجه حفاظت | IP30 |
| ابعاد | 67 × 100.4 × 22 میلیمتر |
| وزن | 148 گرم |
| نصب | نصب دیواری یا نصب روی ریل DIN با کیت مربوطه |
| دمای کاری | 20- تا 60+ درجه سانتیگراد |
| دمای نگهداری | 40- تا 85+ درجه سانتیگراد |
| رطوبت کاری | 5 تا 95 درصد |
| نوع اتصال تغذیه | ترمینال پیچی |
| گارانتی | 5 سال |
تغذیه و نصب
Moxa TCC-120I با ولتاژ ورودی
12 تا 48 ولت DC کار میکند و اتصال تغذیه نیز از طریق ترمینال پیچی انجام میشود. جریان مصرفی اعلامشده برای این مدل
180 میلیآمپر در ولتاژ 12 ولت DC است. دستگاه همچنین از حفاظت در برابر اضافهجریان پشتیبانی میکند.
بدنه و شرایط محیطی
بدنه TCC-120I فلزی است و دستگاه دارای درجه حفاظت
IP30 است. محدوده دمای کاری آن از
20- تا 60+ درجه سانتیگراد اعلام شده است. همچنین دمای نگهداری دستگاه از 40- تا 85+ درجه سانتیگراد و محدوده رطوبت محیطی از 5 تا 95 درصد بدون ایجاد میعان است.
جمعبندی
اگر به دنبال یک مبدل صنعتی Moxa برای RS-422 و RS-485 هستید، TCC-120I با پشتیبانی از دو استاندارد ارتباطی، سرعت انتقال تا 921.6 کیلوبیت بر ثانیه، امکان افزایش فاصله انتقال، تبدیل RS-422 به RS-485، ایزولاسیون 2 کیلوولت و طراحی مناسب نصب در تابلو، یک گزینه کاربردی برای سیستمهای کنترل و اتوماسیون است.
این محصول برای کاربرانی مناسب است که به ارتباط سریال پایدار بین تجهیزات نیاز دارند و در عین حال به نصب ساده، تغذیه 12 تا 48 ولت DC و محافظت بهتر از مسیر ارتباطی اهمیت میدهند.
