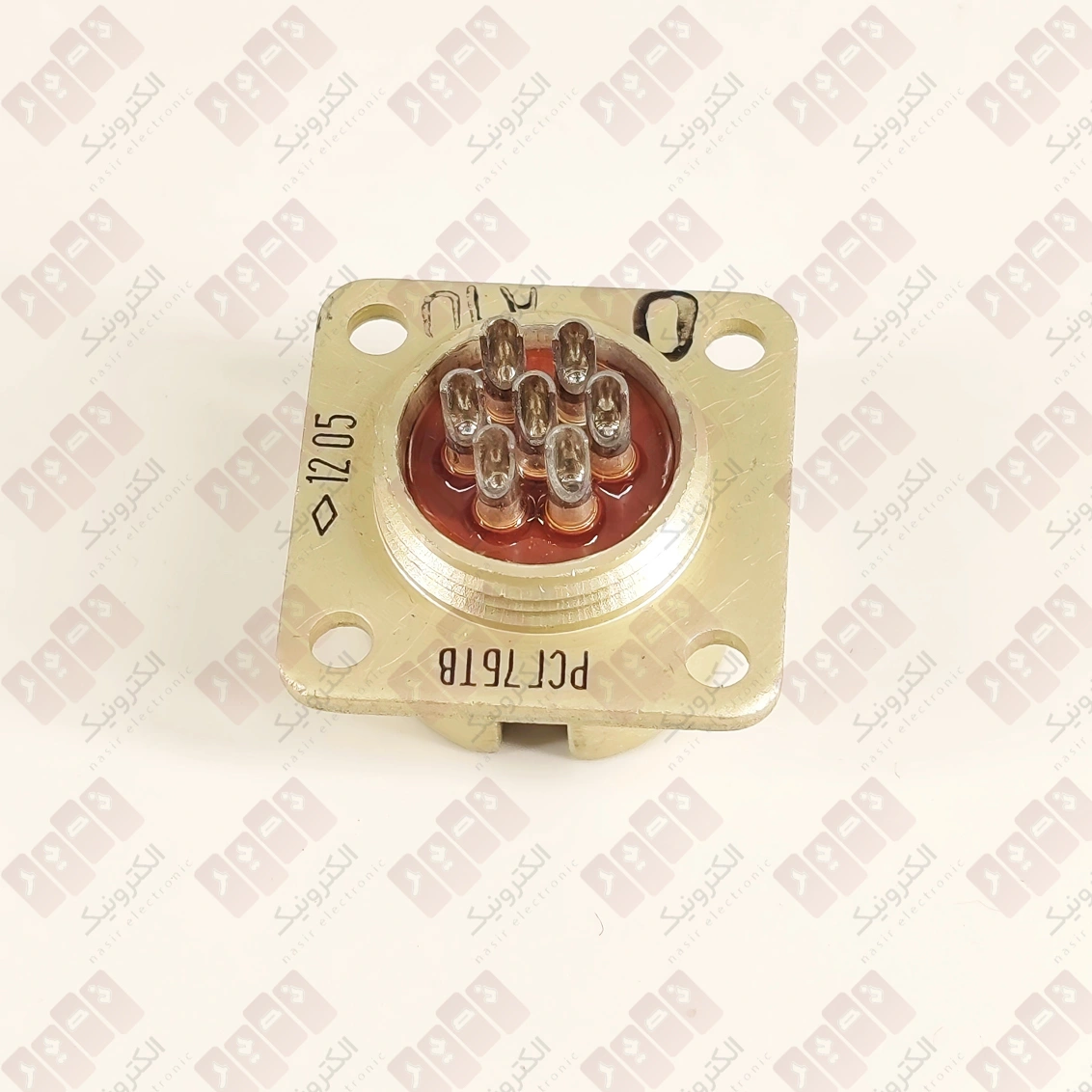

کانکتور روسی 7 پین نری فلنچی کشویی РС7БТВ
کانکتور РС7БТВ یک کانکتور استوانهای روسی از سری РС است که برای ایجاد اتصال الکتریکی مطمئن و قابل جدا شدن در تجهیزات مختلف طراحی شده است. این مدل در دسته نری قرار میگیرد و دارای 7 کنتاکت است.
یکی از ویژگیهای مهم РС7БТВ، نوع اتصال آن است. حرف «Б» در کد این خانواده نشان میدهد که اتصال بین نری و کانکتور مقابل به صورت درگیرشونده و کشویی انجام میشود. بنابراین این مدل را نباید کانکتور پیچی یا رزوهای معرفی کرد.
این کانکتور برای استفاده در تجهیزات الکترونیکی، تجهیزات رادیویی و مخابراتی، تجهیزات صنعتی و مدارهای الکتریکی کاربرد دارد و میتواند برای تعمیر، بازسازی یا جایگزینی کانکتورهای روسی مورد استفاده قرار گیرد.
پارت نامبر РС7БТВ یعنی چه؟
کد РС7БТВ فقط یک شماره تصادفی نیست و بخشهای مختلف آن نوع کانکتور را مشخص میکنند:
- РС: نشاندهنده خانواده کانکتورهای سری РС است.
- 7: نشاندهنده تعداد کنتاکتها؛ این مدل دارای 7 کنتاکت است.
- Б: نشاندهنده نوع اتصال врубное یا اتصال درگیرشونده/کشویی است.
- ТВ: نشاندهنده اجرای همهاقلیمی در کدگذاری این خانواده است.
در نامگذاری رسمی این خانواده، حرف «А» برای نشان دادن پوشش طلایی کنتاکتها استفاده میشود. چون در کد РС7БТВ حرف «А» وجود ندارد، کنتاکتهای این مدل در گروه دارای پوشش نقرهای قرار میگیرند.
مشخصات فنی کانکتور РС7БТВ
کانکتور РС7БТВ برای استفاده در مدارهای الکتریکی با جریان مستقیم، جریان متناوب و جریان پالسی طراحی شده است. طبق مشخصات رسمی خانواده کانکتورهای РС، این محصولات برای مدارهای متناوب با فرکانس تا ۳ مگاهرتز نیز در نظر گرفته شدهاند.
| مشخصه | مقدار / توضیح |
|---|---|
| پارت نامبر | РС7БТВ |
| خانواده | سری РС |
| نوع کانکتور | نری پنلی |
| تعداد کنتاکت | 7 کنتاکت |
| نوع اتصال | врубное؛ درگیرشونده / کشویی |
| پوشش کنتاکت | نقرهای |
| حداکثر جریان هر کنتاکت | ۴ آمپر |
| حداکثر ولتاژ کاری | ۲۰۰ ولت، مقدار دامنهای |
| فرکانس کاری اعلامشده برای خانواده | تا ۳ مگاهرتز |
| مقاومت تماس | حداکثر ۵ میلیاهم |
| مقاومت عایقی در شرایط عادی | حداقل ۱۰۰۰ مگااهم |
| حداقل میزان کارکرد | ۱۰۰۰ ساعت |
| تعداد دفعات اتصال و قطع | ۲۵۰ مرتبه |
| دمای کاری بالا | تا ۱۰۵+ درجه سانتیگراد |
| دمای کاری پایین | تا ۶۰- درجه سانتیگراد |
| اجرای آبوهوایی | همهاقلیمی |
کاربرد کانکتور РС7БТВ
این کانکتور برای ایجاد اتصال بین بخشهای مختلف یک سیستم الکتریکی یا الکترونیکی کاربرد دارد. هفت کنتاکت آن امکان انتقال مدارهای الکتریکی را در یک اتصال واحد فراهم میکنند.
از کاربردهای معمول این نوع کانکتور میتوان به تجهیزات الکترونیکی، تجهیزات رادیویی، تجهیزات مخابراتی، دستگاههای صنعتی، تجهیزات قدیمی ساخت روسیه و پروژههای تعمیر و بازسازی اشاره کرد.

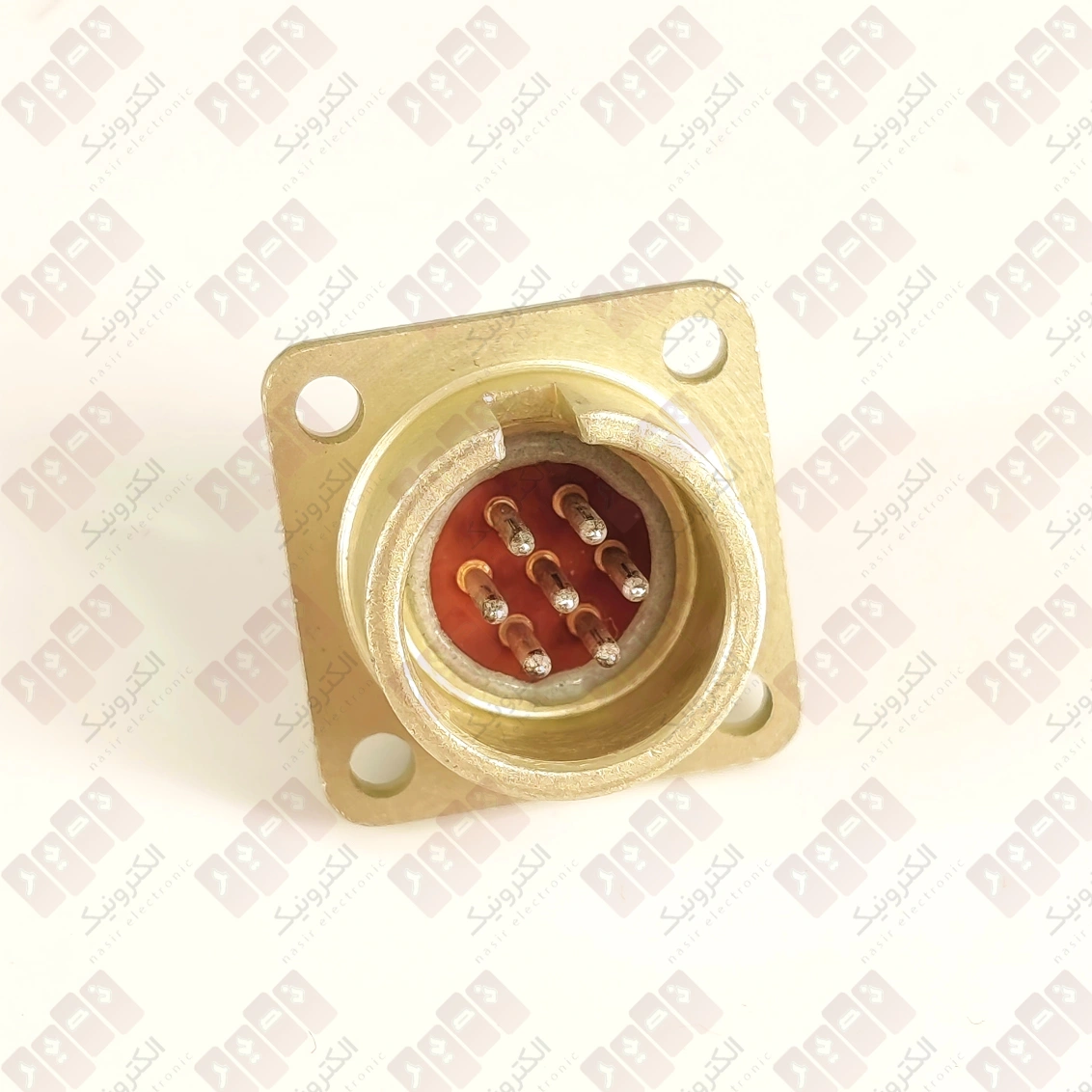

ساختار نری این مدل باعث میشود کانکتور روی بدنه یا پنل تجهیزات قرار بگیرد و کانکتور مقابل از سمت اتصال وارد آن شود. نوع اتصال врубное نیز امکان اتصال و جدا کردن کانکتور را بدون استفاده از اتصال رزوهای فراهم میکند.
خرید کانکتور روسی РС7БТВ
اگر به دنبال کانکتور روسی 7 پین نری برای تعمیر یا جایگزینی کانکتور یک تجهیز قدیمی هستید، مدل РС7БТВ یکی از گزینههای قابل بررسی در سری کانکتورهای РС است. این مدل به صورت مادگی دستگاهی طراحی شده و اتصال آن از نوع врубное یا درگیرشونده است.
قبل از خرید کانکتور РС7БТВ، حتماً پارت نامبر روی قطعه، تعداد کنتاکتها، نوع مادگی یا نری و نحوه اتصال را با کانکتور مورد نیاز خود مقایسه کنید. این موضوع اهمیت زیادی دارد؛ چون کانکتورهای سری РС مدلهای مختلفی با تعداد کنتاکت و نوع اتصال متفاوت دارند.
تفاوت РС7БТВ با مدلهای مشابه
در نامگذاری سری РС، تغییر یک حرف میتواند مشخصات مهمی را تغییر دهد. برای مثال، وجود حرف «А» نشاندهنده پوشش طلایی کنتاکتها است، در حالی که РС7БТВ بدون حرف «А» در گروه دارای پوشش نقرهای قرار میگیرد. همچنین حرف «Б» نوع اتصال врубное را مشخص میکند.
بنابراین اگر محصول مورد نیاز شما باید 7 پین، نری، پنلی و کشویی باشد، تطبیق دقیق پارت نامبر با نمونه موجود بسیار مهم است. به همین دلیل، قبل از ثبت سفارش بهتر است تصاویر، ابعاد و مشخصات قطعه موجود خود را با محصول مقایسه کنید.
جمعبندی
РС7БТВ یک کانکتور روسی 7 پین از سری РС و از نوع نری است. این مدل دارای اتصال врубное، کنتاکتهای نقرهای و طراحی مناسب برای استفاده در تجهیزات الکترونیکی، صنعتی، رادیویی و مخابراتی است. طبق مشخصات رسمی خانواده РС، حداکثر جریان هر کنتاکت ۴ آمپر، حداکثر ولتاژ کاری ۲۰۰ ولت و فرکانس کاری اعلامشده برای مدارهای متناوب تا ۳ مگاهرتز است.
اگر هدف شما جایگزینی یک کانکتور قدیمی روسی است، مهمترین نکته تطبیق پارت نامبر РС7БТВ، تعداد 7 کنتاکت، نوع نری و نوع اتصال کشویی با قطعه مورد نیاز است.
