مبدل سریال به اترنت MOXA NPort 5150
مبدل سریال به اترنت MOXA NPort 5150 یک سرور دستگاه سریال تکپورته است که برای اتصال تجهیزات دارای پورت
RS-232، RS-422 و RS-485 به شبکه طراحی شده است. به زبان ساده، اگر دستگاهی دارید که از طریق پورت سریال
با کامپیوتر یا تجهیزات دیگر ارتباط برقرار میکند، NPort 5150 میتواند این ارتباط را از طریق شبکه در اختیار شما قرار دهد.
این دستگاه دارای یک پورت سریال DB9 و یک پورت شبکه RJ45 است. پورت شبکه از ارتباط
10/100 مگابیت بر ثانیه پشتیبانی میکند و اطلاعات دستگاه سریال را از طریق شبکه منتقل میکند. بنابراین میتوانید
تجهیزات سریال را در ساختار شبکه خود قرار دهید و از طریق کامپیوتر یا نرمافزار سازگار به آنها دسترسی داشته باشید.
یکی از مزیتهای مهم NPort 5150 این است که فقط به یک نوع ارتباط سریال محدود نمیشود. این مدل از
RS-232، RS-422 و RS-485 پشتیبانی میکند و در حالت RS-485 امکان استفاده از ارتباط
دو سیمه و چهار سیمه را دارد. همچنین کنترل خودکار جهت انتقال اطلاعات در RS-485 در این مدل
پشتیبانی میشود.
MOXA NPort 5150 چه مشکلی را حل میکند؟
بسیاری از تجهیزات اندازهگیری، کنترل، مانیتورینگ و تجهیزات قدیمیتر هنوز از ارتباط سریال استفاده میکنند.
مشکل زمانی ایجاد میشود که بخواهید این تجهیزات را در یک شبکه کامپیوتری قرار دهید. NPort 5150 برای همین کاربرد
طراحی شده است و ارتباط سریال دستگاه را به ارتباط شبکه تبدیل میکند.
به عنوان مثال، میتوانید یک تجهیز دارای RS-485 را به NPort 5150 متصل کنید و سپس دستگاه را از طریق شبکه
در اختیار نرمافزار یا کامپیوتر قرار دهید. این روش باعث میشود برای دسترسی به تجهیز سریال، لزوماً کامپیوتر
مستقیماً کنار آن دستگاه قرار نداشته باشد.
کاربردهای MOXA NPort 5150
- اتصال تجهیزات RS-232 به شبکه
- اتصال تجهیزات RS-422 به شبکه
- اتصال تجهیزات RS-485 به شبکه
- شبکه کردن تجهیزات دارای پورت سریال
- سیستمهای اندازهگیری و مانیتورینگ
- تجهیزات کنترلی و اتوماسیون
- ارتباط کامپیوتر با تجهیزات سریال از طریق شبکه
- استفاده از تجهیزات سریال در شبکههای مبتنی بر TCP/IP
قابلیتها و امکانات مبدل MOXA NPort 5150
پشتیبانی از RS-232، RS-422 و RS-485
مهمترین ویژگی NPort 5150 پشتیبانی از سه نوع ارتباط سریال پرکاربرد است. این دستگاه میتواند با تجهیزات
دارای RS-232، RS-422 و RS-485 ارتباط برقرار کند. در RS-485 نیز امکان استفاده از حالت
دو سیمه و چهار سیمه وجود دارد.
سرعت ارتباط سریال تا 921.6 کیلوبیت بر ثانیه
NPort 5150 از سرعتهای ارتباطی سریال از 50 بیت بر ثانیه تا 921.6 کیلوبیت بر ثانیه
پشتیبانی میکند. این بازه سرعت به شما اجازه میدهد تنظیمات ارتباطی دستگاه را متناسب با تجهیز متصل انتخاب کنید.
پورت شبکه 10/100 مگابیتی
برای اتصال به شبکه، NPort 5150 به یک پورت RJ45 با سرعت 10/100 مگابیت بر ثانیه مجهز شده است.
این پورت ارتباط بین دستگاه سریال و شبکه را برقرار میکند. رابط شبکه دستگاه نیز دارای
ایزولاسیون مغناطیسی 1.5 کیلوولت است.

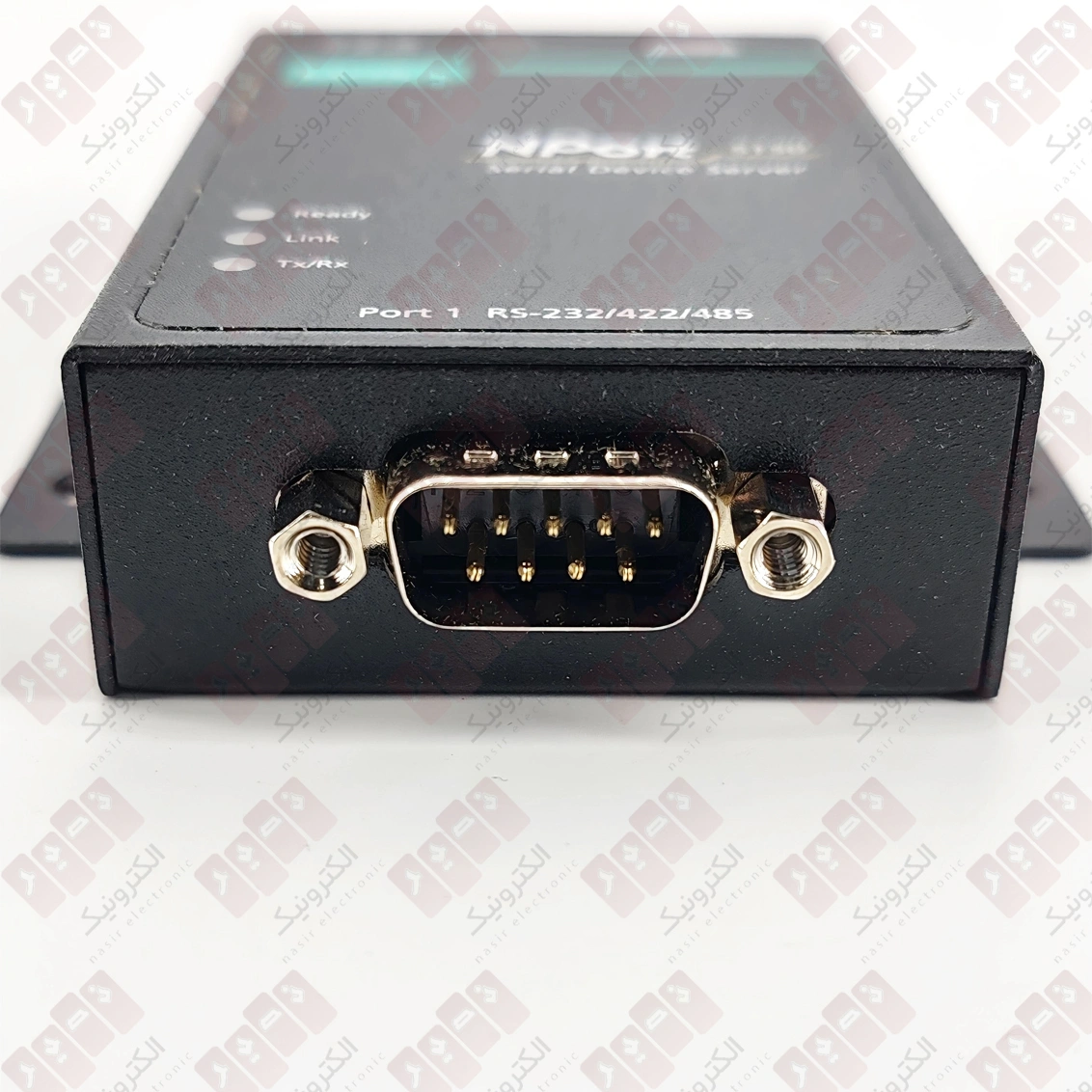

پورت سریال DB9
ارتباط سریال از طریق یک کانکتور DB9 نر انجام میشود. این پورت برای حالتهای مختلف
RS-232، RS-422 و RS-485 قابل استفاده است و پایههای ارتباطی آن توسط Moxa برای هر حالت مشخص شدهاند.
پورت سریال مجازی برای نرمافزارهای کامپیوتری
NPort 5150 از قابلیت پورت سریال مجازی پشتیبانی میکند. این قابلیت باعث میشود نرمافزارهایی
که برای ارتباط با پورت سریال کامپیوتر طراحی شدهاند، بتوانند از طریق شبکه با دستگاه سریال ارتباط برقرار کنند.
در سیستمهای ویندوزی، این قابلیت با درایورهای مخصوص ارتباط سریال Moxa ارائه میشود. برای لینوکس نیز
درایورهای ارتباط سریال مجازی و برای برخی سیستمعاملهای دیگر درایورهای مربوطه ارائه شده است.
حالتهای مختلف ارتباطی
NPort 5150 فقط یک روش برای انتقال اطلاعات ندارد. این دستگاه از حالتهای مختلفی مانند
پورت سریال مجازی، سرور ارتباطی، مشتری ارتباطی، ارتباط مستقیم بین دو دستگاه، ارتباط UDP،
مودم شبکه و تلنت معکوس پشتیبانی میکند.
وجود این حالتها باعث میشود بتوان NPort 5150 را با نرمافزارها و ساختارهای شبکه مختلف هماهنگ کرد.
مدیریت و تنظیم دستگاه
تنظیمات NPort 5150 را میتوان از روشهای مختلف انجام داد. Moxa برای این دستگاه امکان تنظیم از طریق
نرمافزار ویندوز، صفحه مدیریت تحت وب، تلنت و کنسول سریال را در نظر گرفته است.
این مدل همچنین از قابلیتهایی مانند دریافت خودکار تنظیمات شبکه، پروتکل مدیریت شبکه، نام دامنه،
پروتکل انتقال اطلاعات و ارسال هشدار ایمیلی پشتیبانی میکند.
تنظیمات ارتباط سریال
پارامترهای ارتباط سریال در NPort 5150 قابل تنظیم هستند. تعداد بیت داده میتواند 5، 6، 7 یا 8 بیت باشد
و تعداد بیت توقف نیز روی 1، 1.5 یا 2 قابل تنظیم است. نوع بررسی خطا نیز میتواند بدون بررسی، زوج،
فرد، فاصله یا علامت باشد.
برای کنترل جریان اطلاعات نیز حالتهای مختلفی مانند کنترل سختافزاری و کنترل نرمافزاری در دسترس است.
در ارتباط RS-485، مقدار مقاومت بالاکش و پایینکش نیز قابل تنظیم است و دستگاه از کنترل خودکار جهت
انتقال اطلاعات پشتیبانی میکند.
مشخصات فنی MOXA NPort 5150
- برند: موگزا (MOXA)
- مدل: NPort 5150
- نوع محصول: سرور دستگاه سریال / مبدل سریال به شبکه
- تعداد پورت سریال: 1 عدد
- کانکتور سریال: DB9 نر
- استانداردهای سریال: RS-232، RS-422 و RS-485
- حالت RS-485: دو سیمه و چهار سیمه
- تعداد پورت شبکه: 1 عدد
- نوع پورت شبکه: RJ45
- سرعت شبکه: 10/100 مگابیت بر ثانیه
- ایزولاسیون مغناطیسی شبکه: 1.5 کیلوولت
- سرعت ارتباط سریال: 50 بیت بر ثانیه تا 921.6 کیلوبیت بر ثانیه

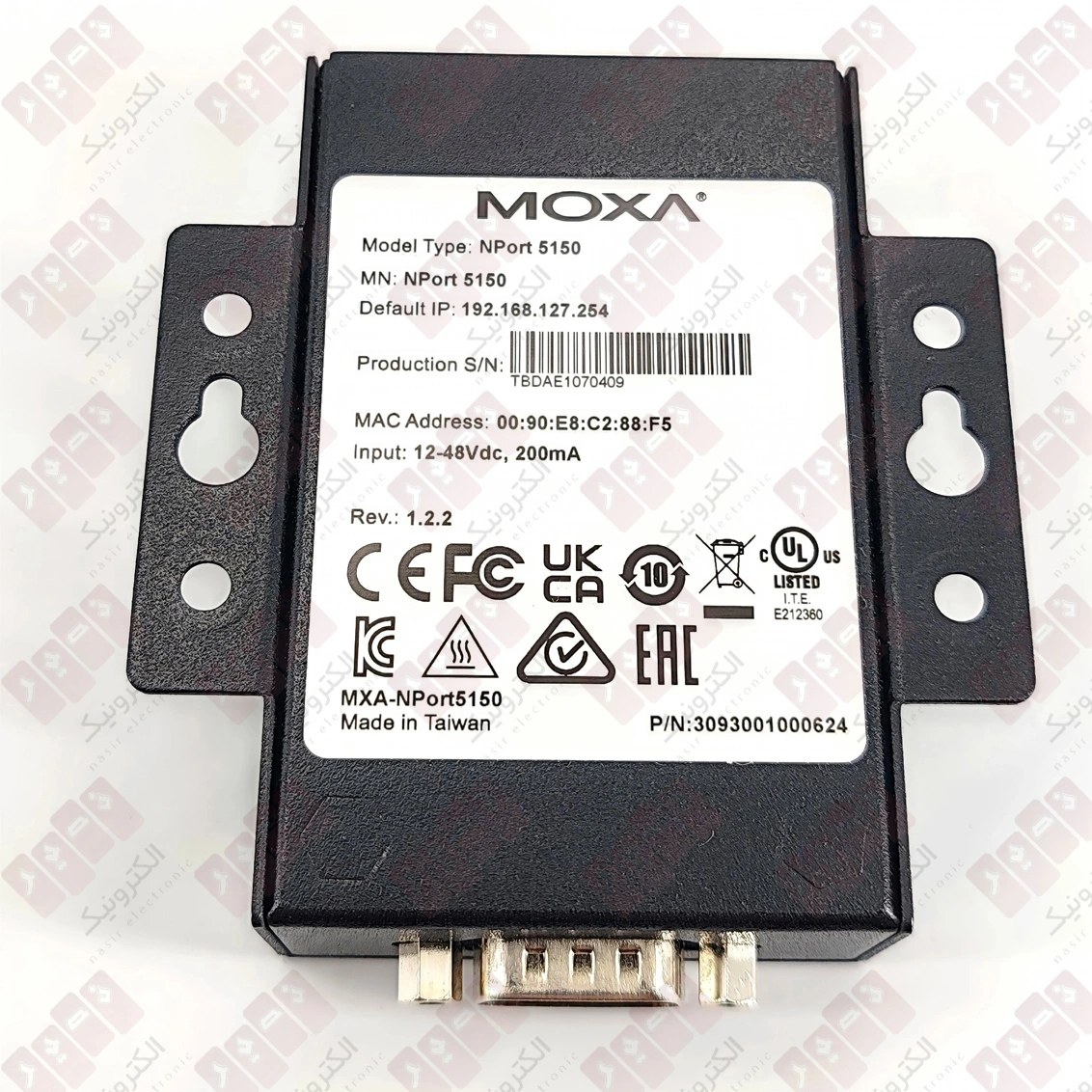

- ولتاژ ورودی: 12 تا 48 ولت DC
- جریان ورودی: 200 میلیآمپر در 12 ولت DC
- بدنه: فلزی
- روش نصب: رومیزی، دیواری و نصب روی ریل با کیت اختیاری
- وزن: 340 گرم
- دمای کاری: 0 تا 55 درجه سانتیگراد
- دمای نگهداری: 40- تا 75 درجه سانتیگراد
- رطوبت کاری: 5 تا 95 درصد
- میانگین زمان بین خرابیها: 2,736,202 ساعت

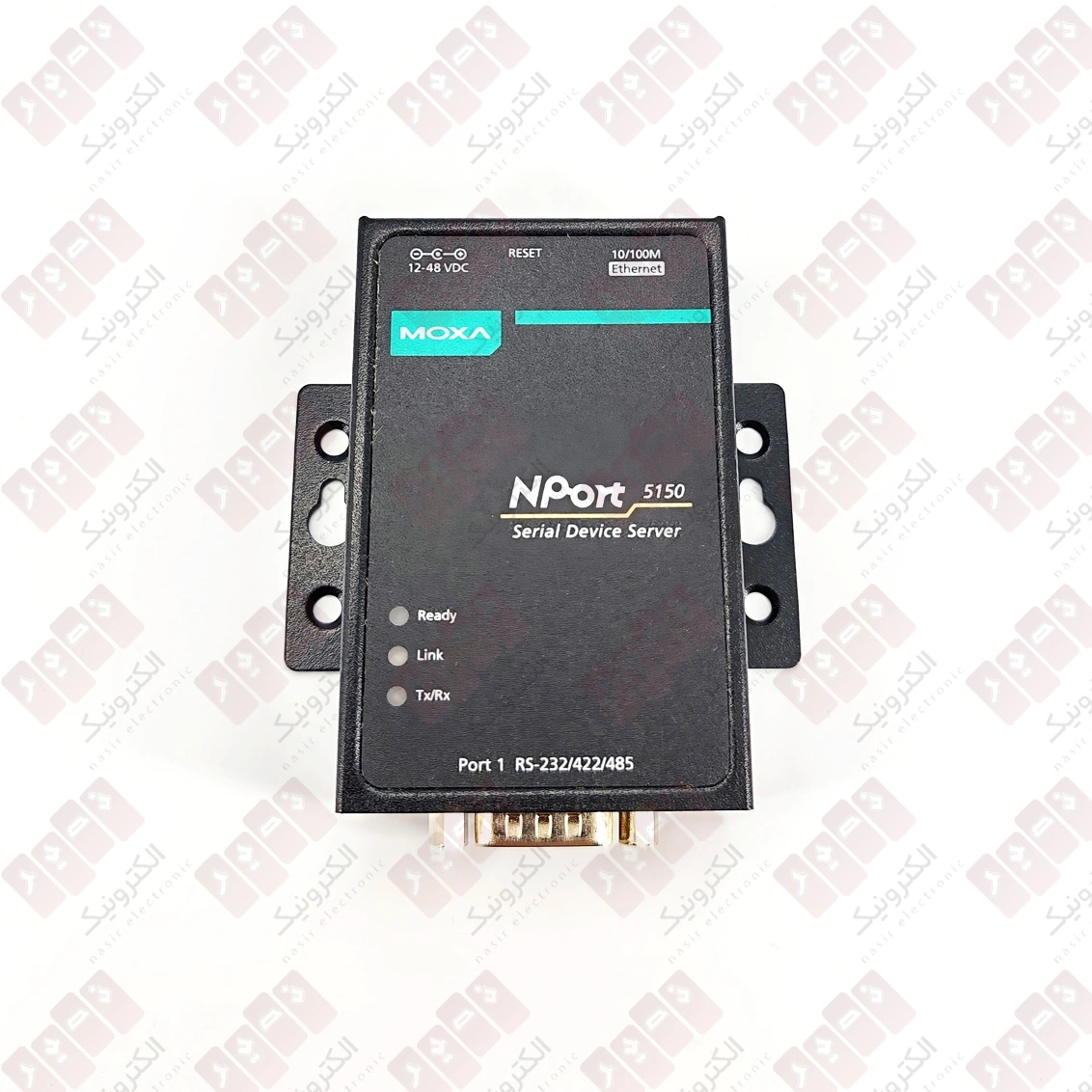

طراحی و نصب
NPort 5150 با بدنه فلزی و ابعاد جمعوجور طراحی شده است. این دستگاه را میتوان روی میز قرار داد،
روی دیوار نصب کرد یا با استفاده از کیت اختیاری روی ریل نصب کرد. ابعاد دستگاه با گوشوارههای نصب
75.2 در 80 در 22 میلیمتر و بدون گوشواره 52 در 80 در 22 میلیمتر است.

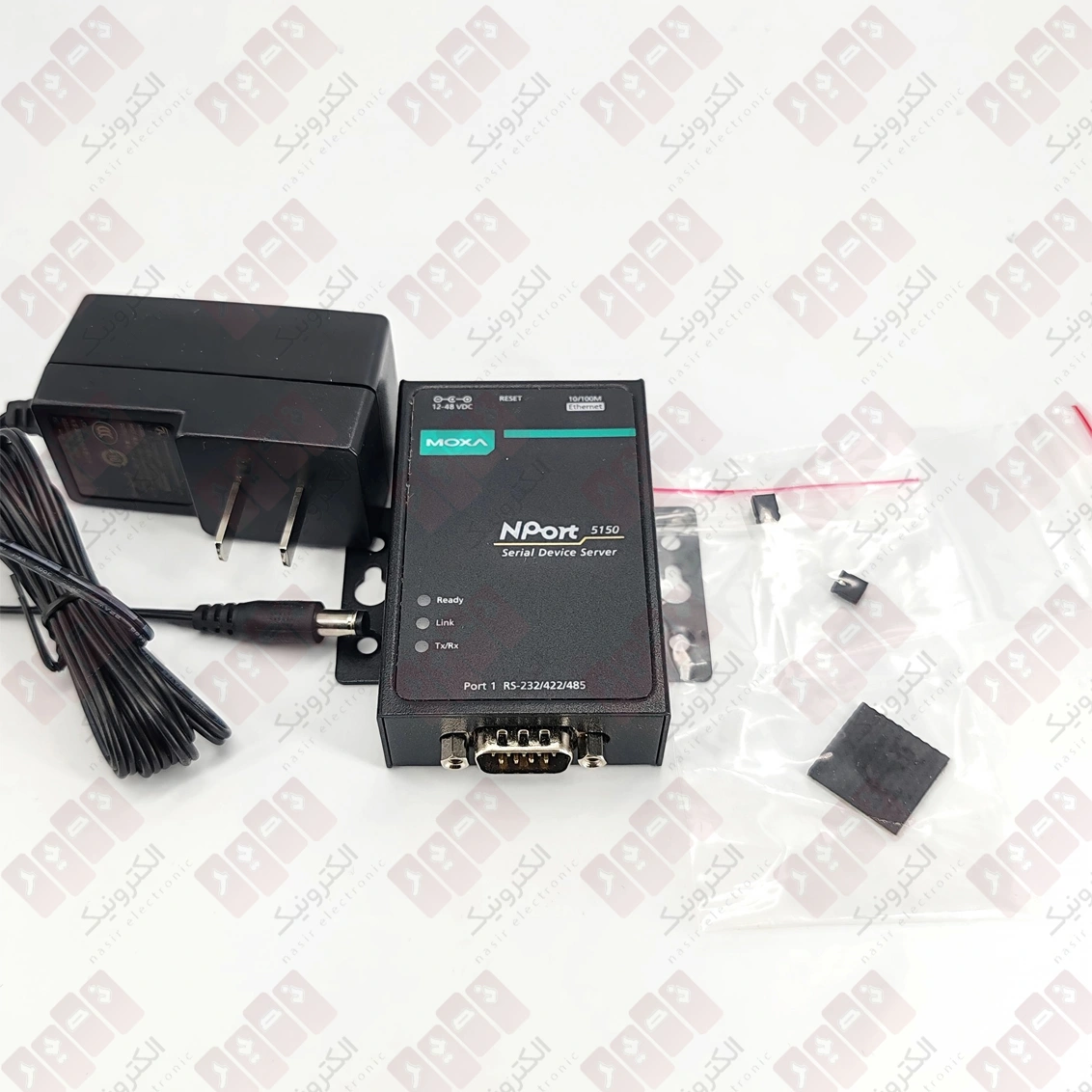

تغذیه دستگاه
محدوده ولتاژ ورودی NPort 5150 برابر با 12 تا 48 ولت DC است. جریان ورودی اعلامشده
توسط Moxa برای این مدل 200 میلیآمپر در 12 ولت DC است. ورودی تغذیه از نوع
سوکت تغذیه دستگاه است.
شرایط محیطی
مدل استاندارد NPort 5150 در محدوده دمایی 0 تا 55 درجه سانتیگراد کار میکند.
دمای نگهداری دستگاه نیز از 40- تا 75 درجه سانتیگراد اعلام شده است. محدوده رطوبت کاری دستگاه
5 تا 95 درصد و بدون ایجاد است.
چرا MOXA NPort 5150 انتخاب مناسبی است؟
اگر هدف شما اتصال یک تجهیز سریال به شبکه است، NPort 5150 به دلیل پشتیبانی همزمان از
RS-232، RS-422 و RS-485 انعطاف خوبی در انتخاب تجهیزات دارد. همچنین وجود
پورت شبکه 10/100، پشتیبانی از سرعت سریال تا 921.6 کیلوبیت بر ثانیه و حالتهای ارتباطی متنوع،
استفاده از آن را در پروژههای مختلف سادهتر میکند.
از طرف دیگر، قابلیت پورت سریال مجازی باعث میشود بتوان از بسیاری از نرمافزارهای موجود که برای
ارتباط سریال طراحی شدهاند، بدون نیاز به تغییر اساسی در روش ارتباطی استفاده کرد. به همین دلیل،
NPort 5150 گزینه مناسبی برای شبکه کردن تجهیزات سریال و دسترسی به آنها از طریق شبکه است.
جمعبندی
مبدل سریال به اترنت MOXA NPort 5150 برای اتصال تجهیزات دارای RS-232، RS-422 و RS-485
به شبکه طراحی شده است. این دستگاه یک پورت سریال DB9، یک پورت شبکه RJ45، سرعت ارتباط سریال تا
921.6 کیلوبیت بر ثانیه و حالتهای کاری متنوع دارد.
اگر برای پروژه خود به دنبال مبدل RS-232 به شبکه، مبدل RS-422 به شبکه یا مبدل RS-485 به شبکه
هستید، NPort 5150 میتواند هر سه نوع ارتباط را در یک دستگاه پوشش دهد. بدنه فلزی، تغذیه 12 تا 48 ولت DC،
امکان نصب در چند حالت و پشتیبانی از قابلیتهای مدیریت شبکه نیز از دیگر ویژگیهای این مدل هستند.
