کابل کواکسیال RG316 چیست؟
کابل کواکسیال RG316 یکی از پرکاربردترین کابلهای انتقال سیگنال فرکانس بالا (RF) است که به دلیل قطر کم، انعطافپذیری مناسب و عملکرد پایدار، در بسیاری از تجهیزات مخابراتی، سیستمهای ارتباطی، گیرندههای GPS، تجهیزات آزمایشگاهی، دستگاههای اندازهگیری، آنتنها و سامانههای بیسیم استفاده میشود. این کابل با امپدانس استاندارد 50 اهم طراحی شده و انتقال سیگنال را با کمترین میزان افت و تداخل انجام میدهد.

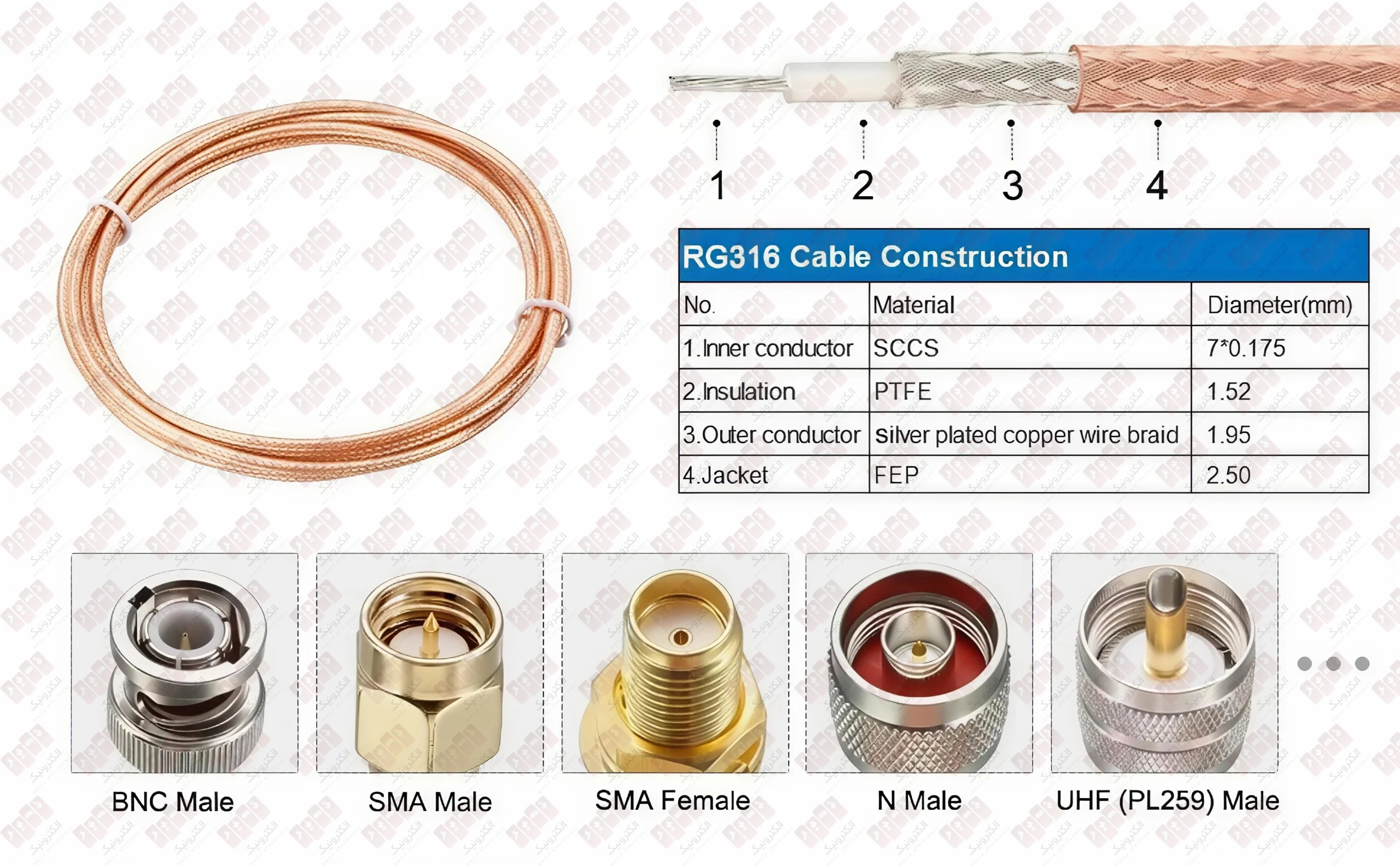

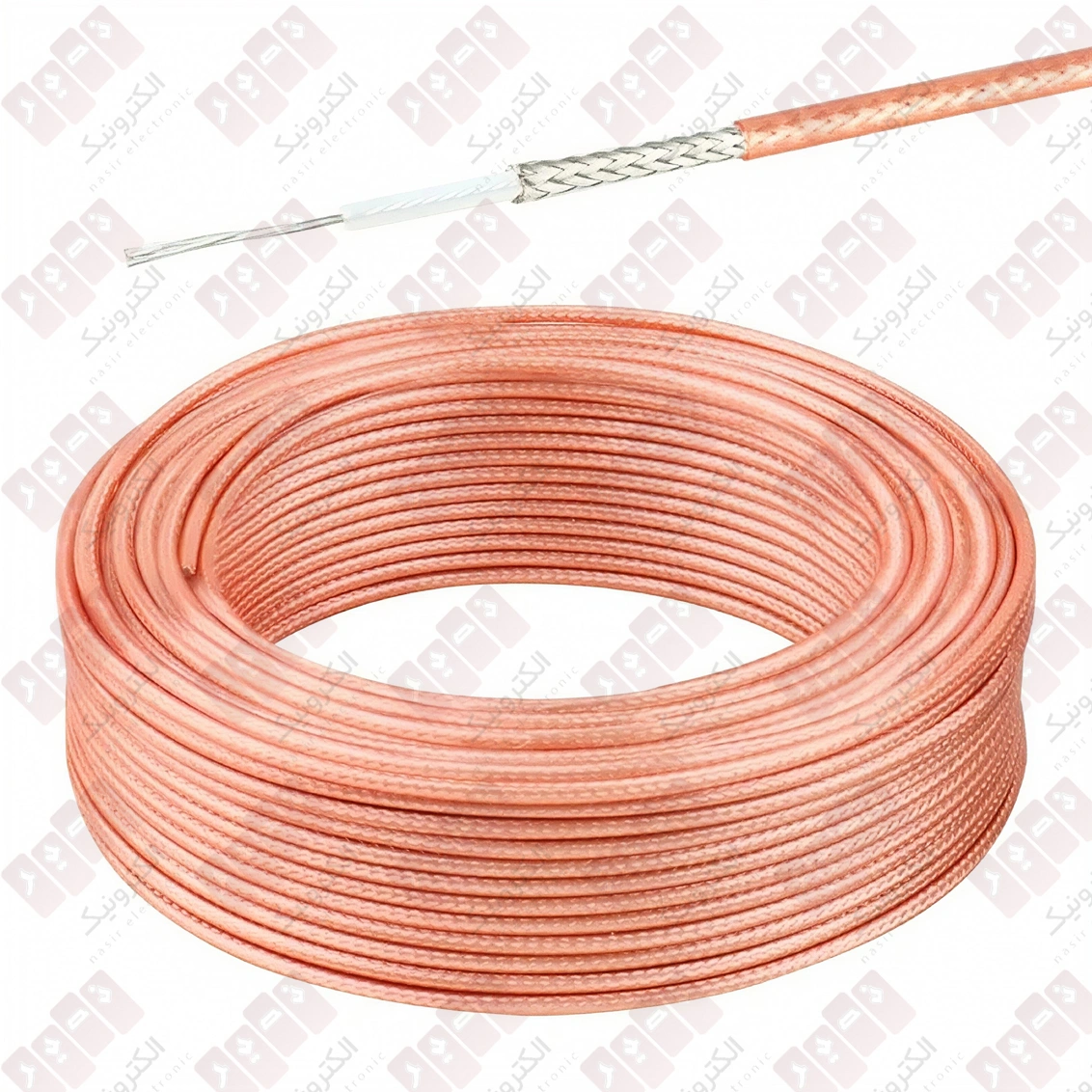

ساختار کابل کواکسیال RG316 چگونه است؟
ساختار داخلی کابل کواکسیال RG316 به گونهای طراحی شده که سیگنالهای فرکانس بالا را با کمترین تلفات منتقل کند. هر بخش از این کابل وظیفه مشخصی بر عهده دارد و در کنار سایر اجزا، کیفیت انتقال سیگنال را حفظ میکند.
هادی مرکزی از جنس مس نقرهاندود
در مرکز کابل، یک هادی از جنس مس نقرهاندود قرار دارد. استفاده از نقره روی سطح هادی باعث افزایش هدایت الکتریکی در فرکانسهای بالا میشود و مقاومت سطحی را کاهش میدهد. این ویژگی به کاهش افت سیگنال و افزایش کیفیت انتقال داده کمک میکند. هادی مرکزی در بسیاری از مدلهای استاندارد RG316 از نوع چندرشتهای (7 رشته) است که علاوه بر هدایت مناسب، انعطاف بیشتری نسبت به هادی تکرشتهای ایجاد میکند.
عایق PTFE چیست و چه مزایایی دارد؟
اطراف هادی مرکزی را عایق PTFE (Polytetrafluoroethylene) فرا گرفته است. این ماده که با نام تجاری تفلون نیز شناخته میشود، یکی از بهترین عایقهای مورد استفاده در کابلهای RF است. PTFE ثابت دیالکتریک پایینی دارد و همین ویژگی باعث میشود انرژی سیگنال هنگام عبور از کابل کمتر تلف شود.
عایق PTFE علاوه بر حفظ کیفیت سیگنال، در برابر دماهای بسیار بالا، رطوبت، روغن، اسیدها و بسیاری از مواد شیمیایی مقاومت بالایی دارد. به همین دلیل از این ماده در صنایع مخابرات، تجهیزات پزشکی، هوافضا و سامانههای حساس الکترونیکی استفاده میشود.
شیلد بافتهشده از مس نقرهاندود
روی لایه عایق، یک شیلد بافتهشده از مس نقرهاندود قرار گرفته است که معمولاً حدود 98 درصد سطح کابل را پوشش میدهد. این شیلد از ورود نویزهای الکترومغناطیسی (EMI) و تداخل فرکانسی (RFI) جلوگیری میکند و باعث میشود سیگنال با پایداری بیشتری منتقل شود. هرچه میزان پوشش شیلد بیشتر باشد، حفاظت کابل در برابر نویز نیز افزایش پیدا میکند.
روکش FEP چه کاربردی دارد؟
لایه بیرونی کابل از جنس FEP (Fluorinated Ethylene Propylene) ساخته میشود. این روکش علاوه بر محافظت از کابل در برابر سایش و ضربه، مقاومت بسیار خوبی در برابر حرارت، اشعه UV، رطوبت، روغن و مواد شیمیایی دارد. همچنین FEP در مقایسه با بسیاری از روکشهای PVC، پایداری بیشتری در دماهای بالا ارائه میدهد و انعطاف مناسبی برای نصب در فضاهای محدود حفظ میکند.
مشخصات فنی کابل کواکسیال RG316
کابل کواکسیال RG316 براساس استانداردهای کابلهای RF طراحی شده و برای انتقال پایدار سیگنال در فرکانسهای بالا عملکرد قابل اعتمادی ارائه میدهد. استفاده از مواد اولیه باکیفیت و ساختار مهندسیشده باعث شده است این کابل در بسیاری از تجهیزات حساس ارتباطی، مخابراتی و اندازهگیری مورد استفاده قرار گیرد.
- امپدانس: 50 اهم
- نوع کابل: RG316
- جنس هادی مرکزی: مس نقرهاندود چندرشتهای
- جنس عایق: PTFE (تفلون)
- جنس شیلد: بافت مس نقرهاندود با پوشش بالا
- جنس روکش: FEP
- قطر خارجی تقریبی: 2.5 میلیمتر
- امپدانس استاندارد: 50Ω
- بازه دمای کاری: 55- تا 200+ درجه سانتیگراد
- حداکثر فرکانس کاری: حدود 3 گیگاهرتز (بسته به نوع کاربرد و طول کابل)
مزایای کابل کواکسیال RG316
یکی از مهمترین دلایل محبوبیت کابل کواکسیال RG316، ترکیب اندازه کوچک با عملکرد مناسب در انتقال سیگنالهای RF است. این ویژگی باعث میشود در تجهیزاتی که فضای نصب محدود است، بدون افت کیفیت از کابل استفاده شود.
انتقال پایدار سیگنال
هادی مس نقرهاندود و عایق PTFE باعث کاهش تلفات سیگنال میشوند. این ساختار کیفیت انتقال اطلاعات را حفظ میکند و در کاربردهای حساس مانند GPS، تجهیزات اندازهگیری و سیستمهای بیسیم اهمیت زیادی دارد.
کاهش نویز و تداخل الکترومغناطیسی
شیلد بافتهشده با پوشش بالا از ورود نویزهای محیطی جلوگیری میکند. این ویژگی کیفیت سیگنال را افزایش میدهد و احتمال اختلال در ارتباطات RF را کاهش میدهد.
مقاومت بالا در برابر حرارت
ترکیب عایق PTFE و روکش FEP باعث شده است کابل در محیطهایی با دمای بسیار پایین یا بسیار بالا عملکرد خود را حفظ کند. این ویژگی استفاده از کابل را در تجهیزات فضای باز، آزمایشگاهها و سامانههای مخابراتی امکانپذیر میکند.
انعطافپذیری مناسب
قطر کم کابل و هادی چندرشتهای، نصب آن را در تجهیزات فشرده آسانتر میکند. به همین دلیل بسیاری از تولیدکنندگان تجهیزات RF از کابل RG316 برای ارتباط داخلی دستگاهها استفاده میکنند.
طول عمر بالا
روکش FEP در برابر سایش، رطوبت، روغن، مواد شیمیایی و بسیاری از شرایط محیطی مقاومت خوبی دارد. این موضوع باعث افزایش دوام کابل و کاهش هزینههای تعمیر و نگهداری در طول زمان میشود.
کاربردهای کابل کواکسیال RG316
به دلیل امپدانس 50 اهم، کیفیت ساخت بالا و مقاومت مناسب در برابر شرایط محیطی، کابل RG316 در صنایع و تجهیزات مختلف کاربرد دارد، از جمله:
- سیستمهای مخابراتی و ارتباطی
- آنتنهای RF و Wi-Fi
- سامانههای GPS
- تجهیزات تست و اندازهگیری
- فرستندهها و گیرندههای رادیویی
- تجهیزات پزشکی
- تجهیزات هوافضا
- سامانههای نظامی
- آنتنهای BTS
- تجهیزات آزمایشگاهی
- ماژولهای ارتباط بیسیم
تفاوت کابل کواکسیال RG316 با RG174 و RG58
یکی از سوالاتی که هنگام خرید کابل RF مطرح میشود، تفاوت مدلهای مختلف کابل کواکسیال است. کابلهای RG316، RG174 و RG58 هر سه از کابلهای 50 اهم هستند، اما هر کدام برای شرایط و کاربردهای متفاوتی طراحی شدهاند.
مقایسه کابل RG316 با RG174
کابل RG174 قطر کمتری نسبت به بسیاری از کابلهای RF دارد و برای کاربردهای عمومی مناسب است، اما در برابر دمای بالا مقاومت کمتری دارد. در مقابل، کابل کواکسیال RG316 با استفاده از عایق PTFE و روکش FEP، تحمل دمای بسیار بیشتری دارد و در محیطهایی که حرارت، رطوبت یا مواد شیمیایی وجود دارد، عملکرد پایدارتری ارائه میدهد.
همچنین هادی و شیلد مس نقرهاندود در RG316 باعث بهبود انتقال سیگنال در فرکانسهای بالا میشود و این کابل را به انتخابی مناسب برای تجهیزات حساس RF تبدیل میکند.
مقایسه کابل RG316 با RG58
کابل RG58 نسبت به RG316 قطر بیشتری دارد و معمولاً برای مسیرهای طولانیتر استفاده میشود، زیرا افت سیگنال کمتری در مسافتهای زیاد ایجاد میکند. در مقابل، RG316 قطر کوچکتر، انعطاف بیشتر و مقاومت حرارتی بالاتری دارد و برای نصب در تجهیزات کوچک، ماژولهای ارتباطی، GPS، تجهیزات آزمایشگاهی و سیستمهای مخابراتی گزینه مناسبتری محسوب میشود.
اگر فضای نصب محدود باشد یا کابل در معرض دمای بالا قرار بگیرد، RG316 انتخاب بهتری خواهد بود. اگر طول کابل زیاد باشد و فضای کافی وجود داشته باشد، RG58 میتواند گزینه مناسبتری باشد.
راهنمای خرید کابل کواکسیال RG316
قبل از انتخاب کابل کواکسیال RG316 بهتر است چند نکته مهم را بررسی کنید تا کابل انتخابشده با نیاز پروژه شما مطابقت داشته باشد.
- طول کابل را متناسب با مسیر نصب انتخاب کنید؛ افزایش طول کابل میتواند باعث افزایش افت سیگنال شود.
- امپدانس تجهیزات را بررسی کنید. کابل RG316 دارای امپدانس استاندارد 50 اهم است و باید با تجهیزات همامپدانس استفاده شود.

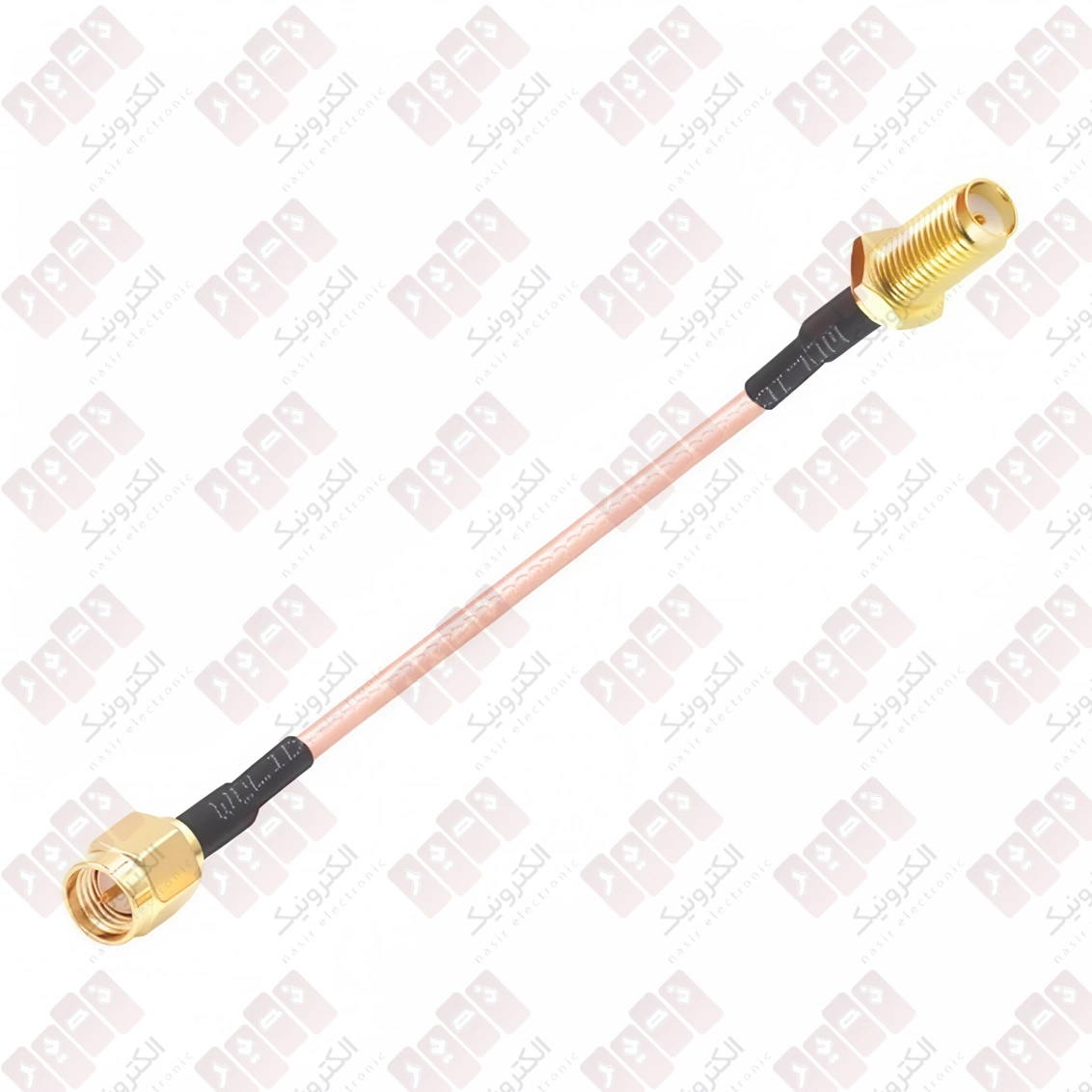

- در صورت استفاده از کانکتورهای RF، نوع کانکتور مانند SMA، BNC، TNC یا N-Type را قبل از خرید مشخص کنید.
- اگر کابل در محیطهای با دمای بالا یا در معرض مواد شیمیایی نصب میشود، استفاده از کابل دارای عایق PTFE و روکش FEP انتخاب مطمئنتری خواهد بود.
- برای حفظ کیفیت سیگنال، از خم کردن بیش از حد کابل یا وارد کردن فشار زیاد به آن خودداری کنید.
جمعبندی
کابل کواکسیال RG316 با امپدانس 50 اهم، هادی مس نقرهاندود، عایق PTFE، شیلد با پوشش بالا و روکش FEP، یکی از کابلهای قابل اعتماد برای انتقال سیگنالهای RF در فرکانسهای بالا است. کیفیت ساخت بالا، مقاومت مناسب در برابر حرارت، انعطافپذیری مطلوب و کاهش نویز باعث شده است این کابل در تجهیزات مخابراتی، سامانههای GPS، تجهیزات اندازهگیری، آنتنها، سیستمهای بیسیم و بسیاری از کاربردهای تخصصی مورد استفاده قرار گیرد. اگر به دنبال یک کابل RF با عملکرد پایدار، دوام بالا و کیفیت ساخت مناسب هستید، کابل RG316 میتواند انتخابی مطمئن برای پروژههای مختلف باشد.
سوالات متداول درباره کابل کواکسیال RG316
کابل کواکسیال RG316 چیست؟
کابل کواکسیال RG316 یک کابل RF با امپدانس استاندارد 50 اهم است که برای انتقال سیگنالهای فرکانس بالا طراحی شده است. این کابل به دلیل استفاده از هادی مس نقرهاندود، عایق PTFE و روکش FEP، افت سیگنال کمی دارد و در برابر حرارت، رطوبت و بسیاری از مواد شیمیایی مقاومت بالایی از خود نشان میدهد.
امپدانس 50 اهم چه اهمیتی دارد؟
امپدانس 50 اهم استاندارد رایج در تجهیزات RF، مخابرات، سیستمهای GPS، تجهیزات اندازهگیری، آنتنها و بسیاری از تجهیزات بیسیم است. استفاده از کابل با امپدانس صحیح باعث کاهش بازتاب سیگنال و انتقال پایدارتر اطلاعات میشود.
تفاوت PTFE و FEP چیست؟
PTFE عایق داخلی کابل است و نقش اصلی آن جلوگیری از اتلاف سیگنال و حفظ کیفیت انتقال اطلاعات است. این ماده ثابت دیالکتریک پایینی دارد و در برابر حرارت و مواد شیمیایی بسیار مقاوم است. FEP روکش خارجی کابل محسوب میشود و وظیفه محافظت از کابل در برابر سایش، رطوبت، روغن، اشعه UV و شرایط محیطی را بر عهده دارد.
چرا در کابل RG316 از مس نقرهاندود استفاده میشود؟
نقره رسانایی الکتریکی بسیار بالایی دارد و در فرکانسهای بالا عملکرد بهتری نسبت به بسیاری از فلزات دیگر ارائه میدهد. به همین دلیل هادی و شیلد مس نقرهاندود به کاهش افت سیگنال و افزایش کیفیت انتقال اطلاعات کمک میکنند.
حداکثر دمای کاری کابل RG316 چقدر است؟
بسته به سازنده و نوع کابل، محدوده دمای کاری معمولاً بین 55- تا 200+ درجه سانتیگراد است. این ویژگی باعث میشود کابل در محیطهای با دمای بالا یا پایین نیز عملکرد مناسبی داشته باشد.
کابل RG316 در چه تجهیزاتی استفاده میشود؟
از کابل RG316 در تجهیزات مخابراتی، گیرندههای GPS و GNSS، آنتنهای BTS، تجهیزات اندازهگیری، دستگاههای آزمایشگاهی، فرستندهها و گیرندههای رادیویی، تجهیزات پزشکی، سامانههای هوافضا، ماژولهای Wi-Fi، تجهیزات IoT و بسیاری از سیستمهای RF استفاده میشود.
آیا کابل RG316 برای نصب در فضای باز مناسب است؟
روکش FEP مقاومت مناسبی در برابر رطوبت، تغییرات دمایی و بسیاری از عوامل محیطی دارد، اما برای نصب دائمی در فضای باز بهتر است از کابل در داخل داکت یا لوله محافظ استفاده شود تا عمر مفید آن افزایش پیدا کند.
چرا کابل کواکسیال RG316 را از ما تهیه کنید؟
ما تلاش میکنیم محصولات ارائهشده از نظر اصالت، کیفیت ساخت و مشخصات فنی با اطلاعات سازنده مطابقت داشته باشند. اگر برای انتخاب کابل کواکسیال مناسب یا سازگاری آن با تجهیزات خود نیاز به راهنمایی دارید، کارشناسان ما آماده هستند تا اطلاعات لازم را در اختیار شما قرار دهند و در انتخاب محصول مناسب کمک کنند.
نکات مهم برای افزایش عمر کابل کواکسیال RG316
کابل کواکسیال RG316 با استفاده از مواد اولیه باکیفیت مانند هادی مس نقرهاندود، عایق PTFE و روکش FEP تولید میشود، اما رعایت چند نکته ساده میتواند عملکرد آن را در طول زمان حفظ کند و از افت کیفیت سیگنال جلوگیری کند.
- از خم کردن کابل با شعاع بسیار کم خودداری کنید؛ خم شدن بیش از حد میتواند به ساختار داخلی کابل آسیب برساند.
- کابل را در نزدیکی منابع حرارتی بسیار داغ یا تجهیزات دارای لرزش شدید بدون محافظ نصب نکنید.
- در صورت استفاده از کانکتورهای SMA، BNC، TNC یا N-Type، اتصال صحیح کانکتورها را بررسی کنید تا از ایجاد افت سیگنال جلوگیری شود.
- برای حفظ کیفیت انتقال سیگنال، از کابل با طول مناسب استفاده کنید و از افزایش غیرضروری طول مسیر خودداری کنید.
- در محیطهای صنعتی یا فضای باز، استفاده از داکت یا لوله محافظ میتواند عمر کابل را افزایش دهد.
راهنمای انتخاب کابل کواکسیال مناسب
انتخاب کابل کواکسیال مناسب به نوع تجهیزات، فرکانس کاری، شرایط محیطی و طول مسیر انتقال بستگی دارد. کابل RG316 به دلیل قطر کم، انعطافپذیری بالا و مقاومت مناسب در برابر حرارت، گزینهای ایدهآل برای تجهیزات RF، GPS، آنتن، سامانههای مخابراتی، تجهیزات اندازهگیری و پروژههایی است که فضای نصب محدودی دارند.
اگر پروژه شما به کابلی با طول زیاد و افت سیگنال کمتر نیاز دارد، بررسی مدلهایی مانند RG58 نیز میتواند انتخاب مناسبی باشد. در مقابل، اگر ابعاد کوچک، تحمل دمای بالا و انعطافپذیری اهمیت بیشتری دارد، کابل RG316 یکی از بهترین گزینههای موجود است.
جمعبندی
کابل کواکسیال RG316 با امپدانس استاندارد 50 اهم، هادی مس نقرهاندود، عایق PTFE، شیلد بافتهشده با پوشش بالا و روکش مقاوم FEP، انتخابی مناسب برای انتقال سیگنال در فرکانسهای بالا است. این کابل به دلیل کیفیت ساخت بالا، مقاومت در برابر حرارت، انعطاف مناسب و کاهش تداخل الکترومغناطیسی، در تجهیزات مخابراتی، سامانههای GPS و، آنتنها، تجهیزات آزمایشگاهی، تجهیزات اندازهگیری، سیستمهای بیسیم و بسیاری از کاربردهای RF مورد استفاده قرار میگیرد.
اگر به دنبال خرید کابل کواکسیال RG316 با کیفیت ساخت بالا، عملکرد پایدار و مشخصات فنی استاندارد هستید، این محصول میتواند انتخابی مطمئن برای پروژههای مخابراتی، الکترونیکی و ارتباطی باشد. برای دریافت اطلاعات بیشتر، استعلام قیمت یا انتخاب کابل مناسب، میتوانید با کارشناسان ما در ارتباط باشید تا متناسب با نیاز پروژه، بهترین گزینه را انتخاب کنید.
برای مشاهده انواع کانکتور های مناسب این کابل اینجا کلیک کنید

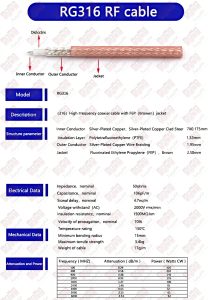

| Item | Material | Diameter(mm) |
| 1. Inner Conductor | Silver Plated Copper Clad Steel | 7X0.175 |
| 2. Dielectric | PTFE | 1.52 |
| 3. Outer Conductor | Silver Plated Copper Braid | Nom.1.95 |
| 4. Jacket | FEP | 2.50 |
Electrical Characteristics
| Capacitance(pF/m) | 96.45 |
| Impedance(ohm) | 50 |
| Velocity of Propagation(%) | 70 |
| Max Operating Voltage(KVrms) | 1.2 |
| Max Operating Frequency(MHz) | 3000 |
Mechanical and Environmental Characteristics
| Operating Temp.(℃) | -55 to +200 |
| Bending Radius(mm) | 13 |
| ROHS | Compliant |
Attenuation
| Frequency(MHz) | Attenuation(dB/m) |
| 100 | 0.262 |
| 400 | 0.531 |
| 1000 | 0.856 |
| 3000 | 1.532 |
