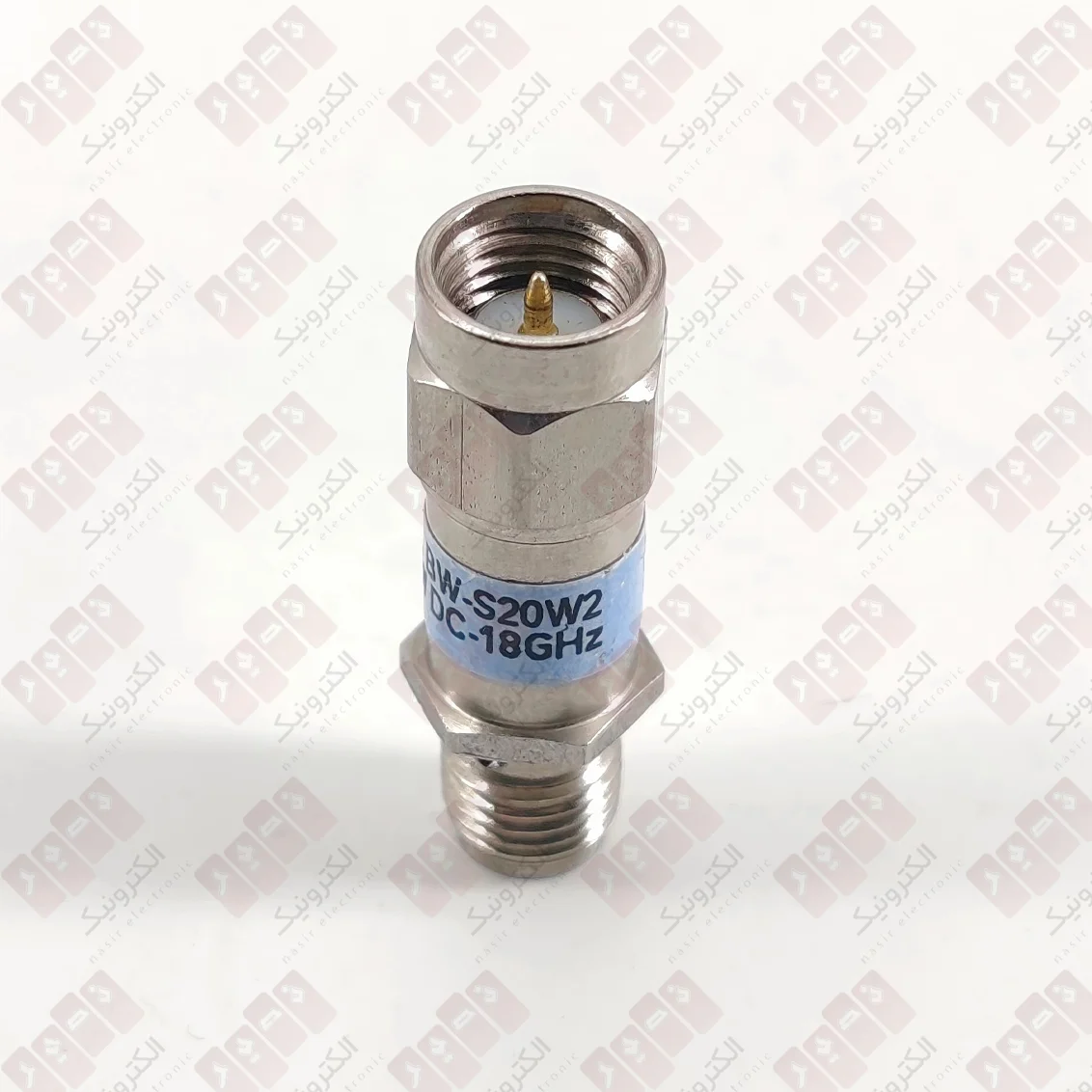

اتنیتور 20dB، وات2، 18GHz، دو سر SMA
اتنیتور 20dB یک تضعیف‌کننده ثابت برای کاهش کنترل‌شده سطح سیگنال در مسیرهای RF و مایکروویو است. این قطعه با مقدار تضعیف 20dB، توان متوسط 2 وات و بازه فرکانسی DC تا 18GHz طراحی شده است. همچنین امپدانس آن 50 اهم است و از اتصال‌های SMA نر و SMA ماده استفاده می‌کند.
اتنیتور 20dB چه کاری انجام می‌دهد؟
وظیفه اصلی اتنیتور، کاهش سطح سیگنال بدون تغییر عمده در مسیر انتقال است. مقدار 20dB نشان می‌دهد که سیگنال در حالت ایده‌آل از نظر توان به حدود یک‌صدم مقدار ورودی می‌رسد. برای نمونه، اگر توان ورودی 1 وات باشد، توان ایده‌آل پس از تضعیف 20dB حدود 0.01 وات خواهد بود.
استفاده از این قطعه زمانی اهمیت دارد که سطح سیگنال ورودی برای یک تجهیز یا بخش دیگری از مدار زیاد باشد. با قرار دادن اتنیتور در مسیر، می‌توان سطح سیگنال را به مقدار مناسب‌تری رساند و شرایط کاری مدار را کنترل کرد.
بازه فرکانسی تا 18GHz
یکی از مشخصات مهم این محصول، پوشش فرکانسی DC تا 18GHz است. این محدوده باعث می‌شود اتنیتور برای بسیاری از مدارها و تجهیزات RF و مایکروویو قابل استفاده باشد. مشخصات رسمی محصول نیز مقدار اسمی تضعیف 20dB را در همین بازه فرکانسی اعلام می‌کند.
در فرکانس‌های مختلف، مقدار واقعی تضعیف می‌تواند کمی با مقدار اسمی تفاوت داشته باشد. برای مثال، داده‌های اندازه‌گیری رسمی مقدار تضعیف حدود 19.49dB در فرکانس 18GHz را نشان می‌دهد. بنابراین هنگام طراحی یا اندازه‌گیری دقیق، بهتر است مشخصات فرکانسی واقعی قطعه نیز در نظر گرفته شود.
توان 2 وات
توان متوسط این اتنیتور 2 وات در دمای 25 درجه سانتی‌گراد است. این مقدار نشان می‌دهد که قطعه برای مسیرهایی با سطح توان مشخص طراحی شده و انتخاب آن باید با توجه به توان واقعی سیگنال انجام شود.
در استفاده عملی، فقط مقدار توان اسمی کافی نیست و شرایط کاری نیز اهمیت دارد. دما، نوع سیگنال و مدت زمان اعمال توان می‌توانند روی عملکرد اتنیتور اثر بگذارند؛ بنابراین بهتر است قطعه در محدوده مشخصات فنی خود استفاده شود.
اتصال دو سر SMA

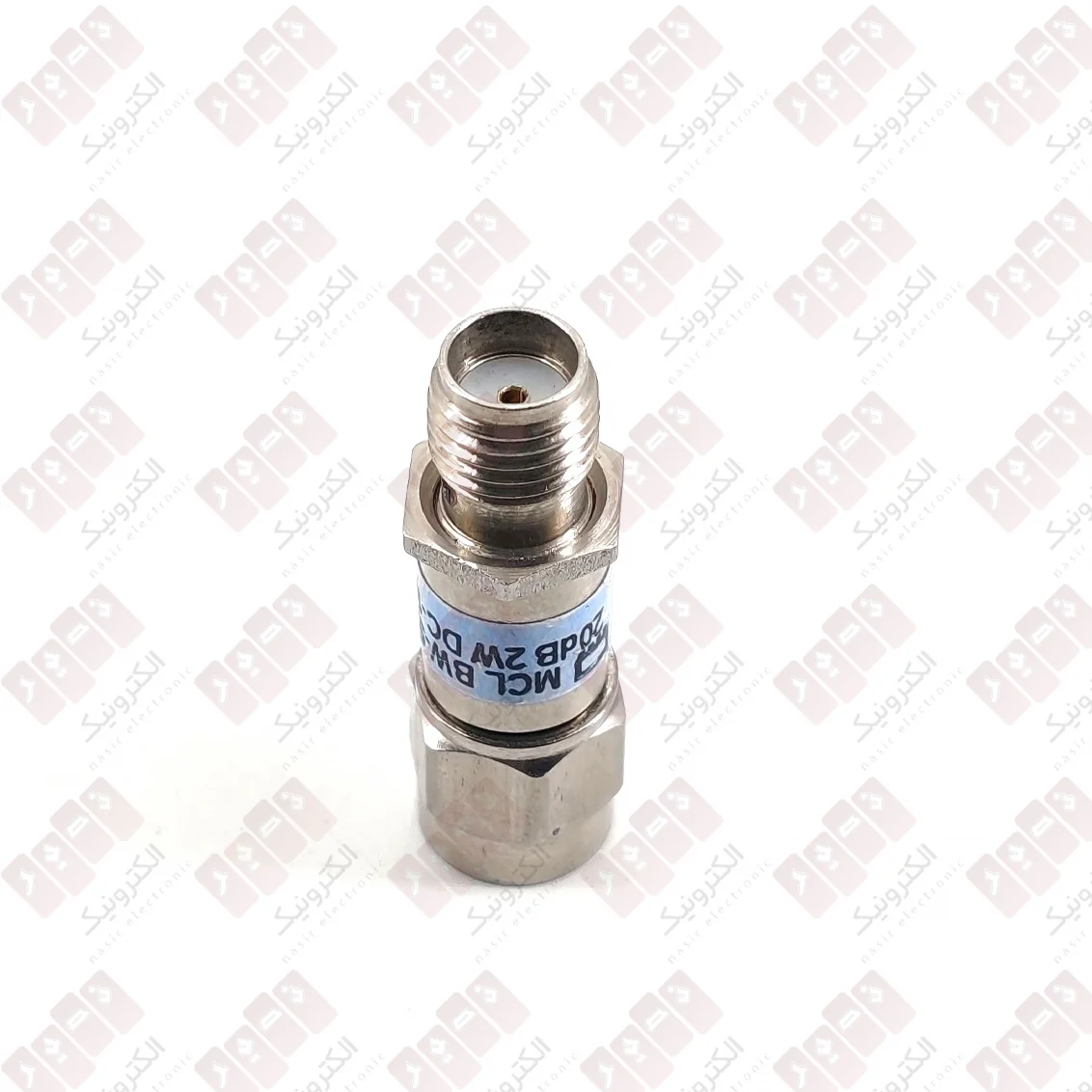

این مدل دارای یک اتصال SMA نر و یک اتصال SMA ماده است. چنین ساختاری امکان قرارگیری مستقیم قطعه در مسیر تجهیزات RF را فراهم می‌کند و برای اتصال به کابل‌ها و تجهیزات دارای رابط SMA کاربرد دارد.
کانکتورهای SMA در سیستم‌های فرکانس بالا بسیار رایج هستند. به همین دلیل، اتنیتور دو سر SMA می‌تواند در بسیاری از مسیرهای اندازه‌گیری، تست و انتقال سیگنال مورد استفاده قرار گیرد.
امپدانس 50 اهم
امپدانس این اتنیتور 50 اهم است. این مقدار با بسیاری از سیستم‌های RF و مایکروویو سازگار است و هنگام انتخاب قطعه باید با امپدانس مسیر موردنظر هماهنگ باشد.
هماهنگی امپدانس در مسیر RF اهمیت زیادی دارد، زیرا اختلاف امپدانس می‌تواند باعث ایجاد بازتاب سیگنال شود. استفاده از قطعه مناسب در یک مسیر 50 اهم به حفظ شرایط صحیح انتقال سیگنال کمک می‌کند.
مشخصات VSWR
یکی دیگر از مشخصات مهم، نسبت موج ایستاده یا VSWR است. این پارامتر نشان می‌دهد چه مقدار از انرژی سیگنال به دلیل ناهماهنگی امپدانس می‌تواند در مسیر بازتاب شود.
بر اساس داده‌های رسمی، مقدار VSWR اندازه‌گیری‌شده در فرکانس‌های مختلف تغییر می‌کند. برای نمونه، مقدار ثبت‌شده در 1GHz برابر با 1.05:1، در 12.4GHz برابر با 1.19:1 و در 18GHz برابر با 1.39:1 است.
کاربردهای اتنیتور 20dB
اتنیتور 20dB در مسیرهایی استفاده می‌شود که نیاز به کاهش مشخص و کنترل‌شده سطح سیگنال وجود دارد. تجهیزات تست و اندازه‌گیری RF، مدارهای فرکانس بالا و سیستم‌های مایکروویو از جمله کاربردهای رایج چنین قطعاتی هستند.
در زمان تست یک مدار نیز می‌توان از این تضعیف‌کننده برای کاهش سطح سیگنال ورودی استفاده کرد. این کار به تنظیم شرایط تست و جلوگیری از ورود سیگنال با سطح نامناسب به بخش موردنظر کمک می‌کند.
- کاهش سطح سیگنال RF
- تنظیم سطح توان در مسیر سیگنال
- استفاده در تجهیزات تست و اندازه‌گیری
- استفاده در مدارها و سیستم‌های RF
- کاربرد در مسیرهای مایکروویو
- اتصال در مسیرهای 50 اهم با رابط SMA
مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| نوع قطعه | اتنیتور ثابت RF |
| مقدار تضعیف | 20dB |
| توان متوسط | 2 وات در دمای 25 درجه سانتی‌گراد |
| بازه فرکانسی | DC تا 18GHz |
| امپدانس | 50 اهم |
| اتصال | SMA نر به SMA ماده |
| نوع کاربرد | RF و مایکروویو |
جمع‌بندی
اتنیتور 20dB، وات2، 18GHz، دو سر SMA یک تضعیف‌کننده ثابت برای کاهش سطح سیگنال در مسیرهای RF و مایکروویو است. مقدار تضعیف آن 20dB بوده و بازه فرکانسی محصول از DC تا 18GHz را پوشش می‌دهد. توان متوسط 2 وات در دمای 25 درجه سانتی‌گراد و امپدانس 50 اهم نیز از مشخصات اصلی آن هستند.
وجود یک کانکتور SMA نر و یک SMA ماده، استفاده از این قطعه را در مسیرهای دارای رابط SMA ساده می‌کند. در مجموع، این اتنیتور برای کنترل سطح سیگنال و استفاده در تجهیزات تست، اندازه‌گیری و مدارهای RF گزینه‌ای کاربردی است؛ البته انتخاب نهایی باید بر اساس فرکانس، توان و شرایط کاری مدار انجام شود.
