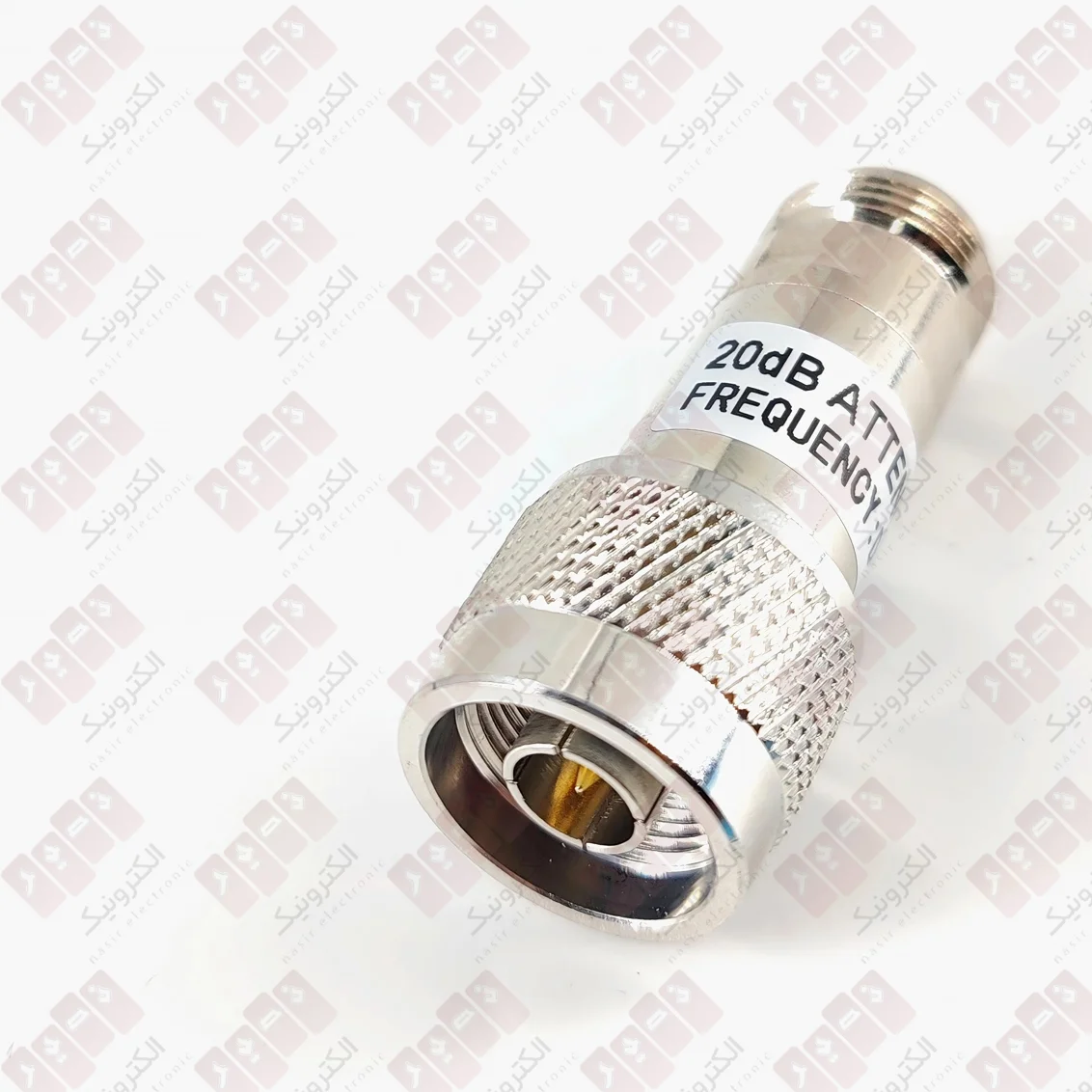

اتنیتور 20dB 2W تا 3GHz دو سر N
اتنیتور 20dB 2W تا 3GHz دو سر N یک تضعیفکننده ثابت RF است که برای کاهش سطح سیگنال در مسیرهای فرکانس رادیویی به کار میرود. قرار گرفتن این قطعه در مسیر کواکسیال باعث میشود مقدار مشخصی از توان سیگنال کاهش پیدا کند و سطح سیگنال برای تجهیزات بعدی مناسبتر شود.
از نظر مشخصات، مقدار تضعیف برابر با 20dB است و حداکثر توان ورودی به 2W میرسد. محدوده فرکانسی از DC تا 3GHz بوده و امپدانس نیز 50 اهم است. در دو طرف محصول، یک کانکتور N نر و یک کانکتور N ماده قرار دارد که امکان اتصال مستقیم در بسیاری از مسیرهای RF را فراهم میکند.
اتنیتور چیست و چه کاربردی دارد؟
اتنیتور یا تضعیفکننده قطعهای برای کم کردن سطح سیگنال در یک مسیر مشخص است. هنگامی که سیگنال ورودی یک دستگاه بیشتر از مقدار موردنیاز باشد، میتوان با قرار دادن اتنیتور در مسیر، توان آن را کاهش داد.
برخلاف تقویتکننده، وظیفه این قطعه افزایش قدرت سیگنال نیست. مقدار مشخصی از توان سیگنال در اتنیتور کاهش پیدا میکند و سیگنال با سطح پایینتر به بخش بعدی مسیر میرسد. به همین دلیل، تضعیفکنندهها در سیستمهای RF، مخابراتی و تجهیزات اندازهگیری کاربرد دارند.
تضعیف 20dB یعنی چه؟
مقدار 20dB نشاندهنده میزان کاهش توان سیگنال است. در حالت ایدهآل، یک اتنیتور 20dB توان خروجی را به حدود یکصدم توان ورودی میرساند.
برای نمونه، با ورود 1 وات توان به یک اتنیتور 20dB، در حالت ایدهآل حدود 0.01 وات یا 10 میلیوات در خروجی باقی میماند. بنابراین، چنین قطعهای برای مسیرهایی کاربرد دارد که کاهش قابل توجه و ثابتی از سطح سیگنال موردنیاز است.
حداکثر توان ورودی 2W
حداکثر توان ورودی قابل استفاده برای این تضعیفکننده 2W است. هنگام انتخاب محل نصب، توان موجود در مسیر باید با این مقدار مطابقت داشته باشد.
اعمال توان بیشتر از حد مجاز میتواند باعث افزایش دمای داخلی و آسیب به قطعه شود. پیش از اتصال اتنیتور به خروجی فرستنده یا هر منبع RF، بهتر است توان واقعی مسیر بررسی شود.

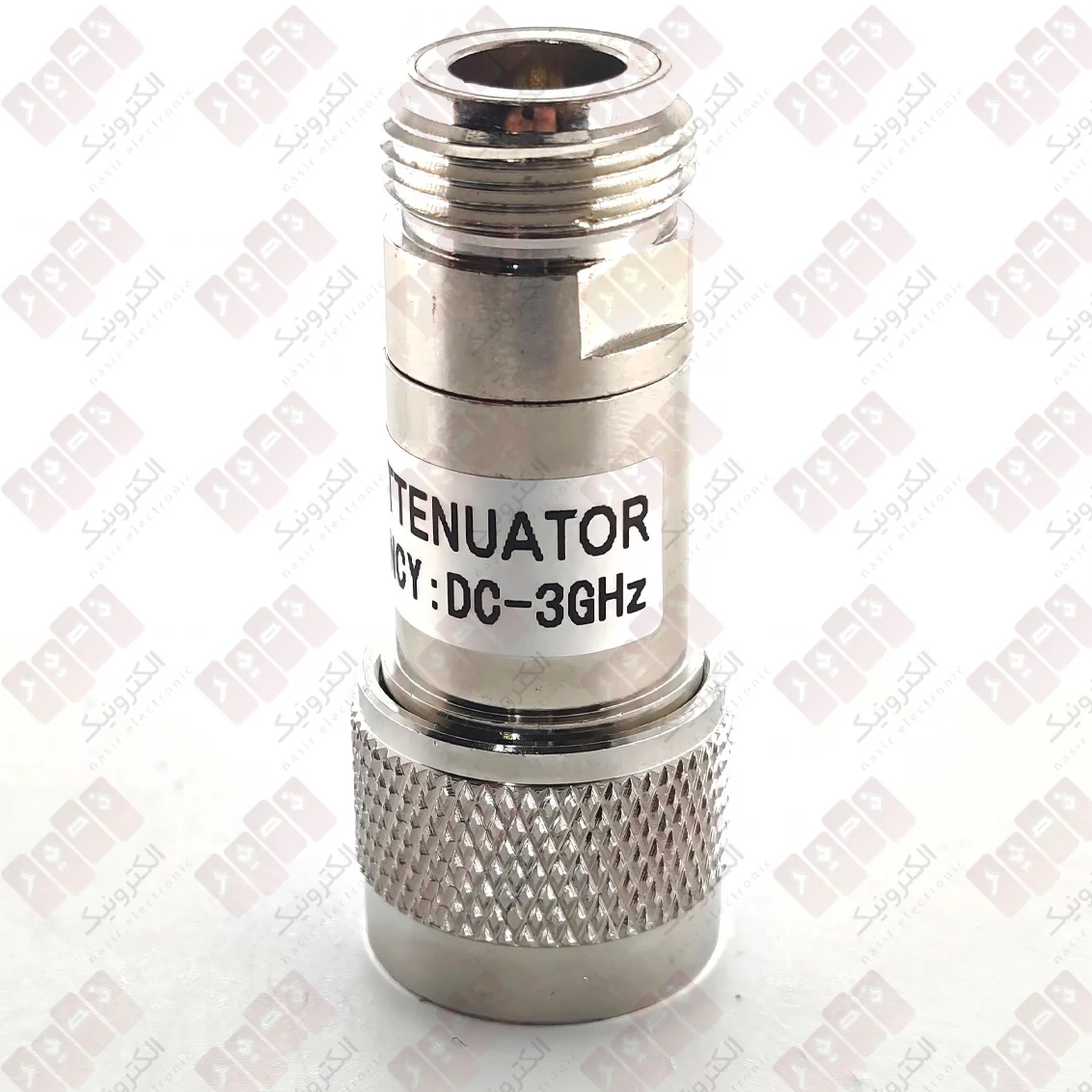

محدوده فرکانسی DC تا 3GHz
محدوده کاری اعلامشده برای این محصول از DC تا 3GHz است. به زبان ساده، استفاده از اتنیتور در مسیرهایی که فرکانس آنها در این محدوده قرار دارد امکانپذیر است.
فرکانس 3GHz معادل 3000MHz است و به همین دلیل، این قطعه برای بسیاری از کاربردهای فرکانس رادیویی مناسب است. با این حال، برای فرکانسهای بالاتر از 3GHz باید مشخصات فنی دقیق همان قطعه بررسی شود.
امپدانس 50 اهم
امپدانس این اتنیتور 50 اهم است؛ مقداری که در بسیاری از سیستمهای RF و مسیرهای انتقال سیگنال استفاده میشود. هماهنگ بودن امپدانس قطعه با کابل و تجهیزات متصل، به عملکرد صحیح مسیر کمک میکند.
در یک مسیر 50 اهم، استفاده از قطعات سازگار اهمیت زیادی دارد. اگر امپدانس اجزای مسیر با یکدیگر مطابقت نداشته باشد، بخشی از سیگنال میتواند بازتاب شود و عملکرد سیستم تحت تأثیر قرار گیرد.

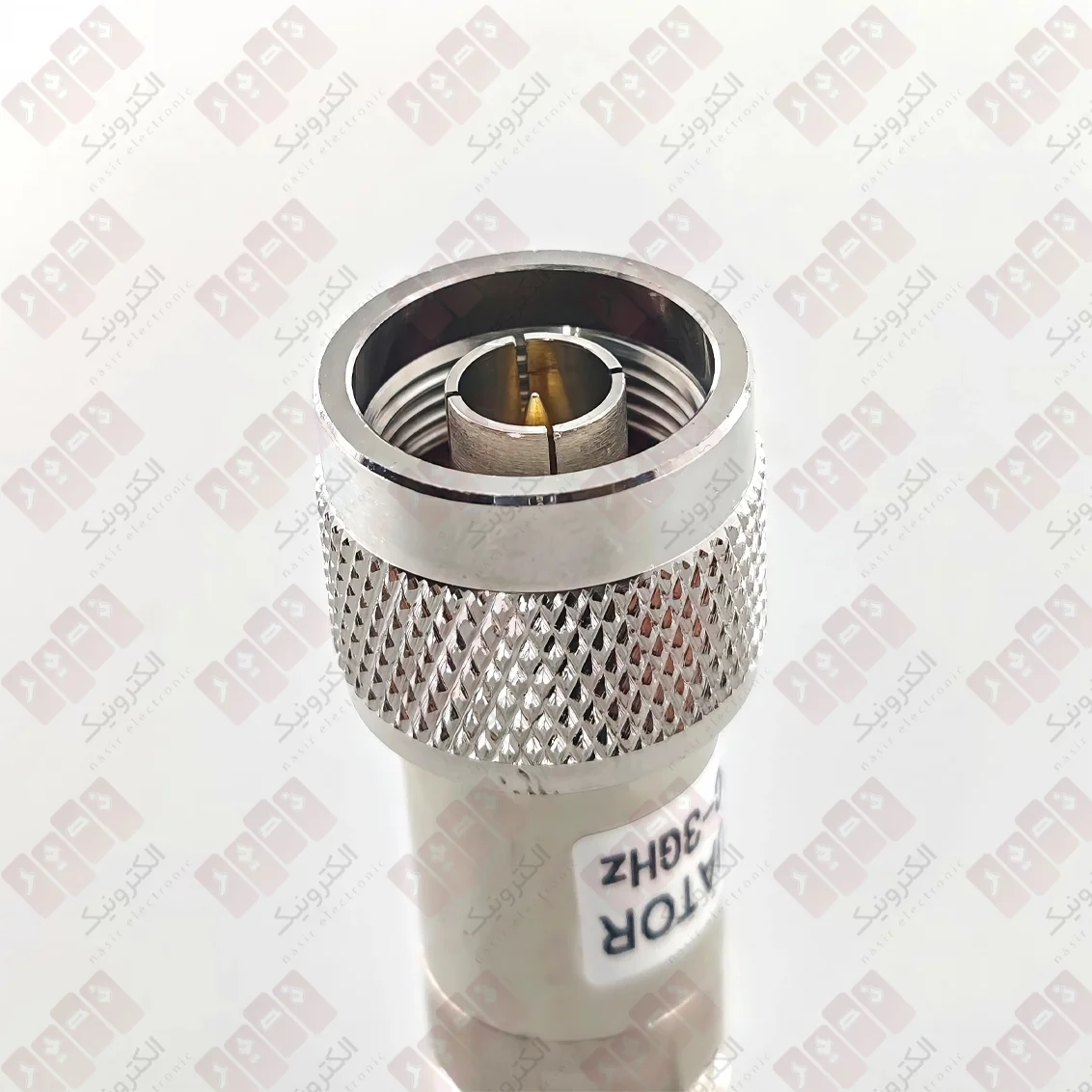

کانکتور N نر به N ماده
اتصال دو طرف محصول به صورت N نر و N ماده است. چنین ساختاری اجازه میدهد تضعیفکننده بین تجهیزات دارای کانکتور N قرار بگیرد و در بسیاری از موارد به مبدل اضافی نیاز نباشد.
کانکتور N از اتصالات رایج در مسیرهای کواکسیال و سیستمهای فرکانس رادیویی محسوب میشود. بنابراین، این نوع اتصال برای استفاده در بسیاری از تجهیزات RF و مخابراتی کاربرد عملی دارد.
اتنیتور ثابت 20dB
برخلاف مدلهای قابل تنظیم، مقدار تضعیف این محصول تغییر نمیکند. مقدار مشخصشده برای آن 20dB است و کاربر امکان کم یا زیاد کردن این مقدار را ندارد.
در نتیجه، زمانی که مقدار کاهش موردنیاز از قبل مشخص باشد، استفاده از یک تضعیفکننده ثابت میتواند راهکار سادهای باشد. نصب قطعه در مسیر نیز بدون نیاز به تنظیم مقدار تضعیف انجام میشود.
کاربردهای اتنیتور 20dB
تضعیفکنندههای ثابت در بخشهای مختلف تجهیزات فرکانس رادیویی استفاده میشوند. مهمترین موارد استفاده عبارتاند از:
- کاهش سطح سیگنال در مسیرهای RF
- تنظیم سطح سیگنال ورودی تجهیزات
- استفاده در مسیرهای کواکسیال
- تجهیزات مخابراتی
- سیستمهای فرکانس رادیویی
- تجهیزات تست RF
- دستگاههای اندازهگیری
- آزمایشگاههای الکترونیک و RF
- برخی مسیرهای ورودی گیرندهها
- سیستمهای اندازهگیری و پایش توان RF
چرا در مسیر RF از اتنیتور استفاده میشود؟
گاهی سطح سیگنال یک منبع RF برای ورودی دستگاه بعدی بیش از مقدار موردنیاز است. در چنین شرایطی، کاهش کنترلشده سیگنال میتواند به تنظیم سطح ورودی کمک کند.
اتنیتور این کاهش را بدون نیاز به تنظیم پیچیده انجام میدهد. در مدل موردنظر، مقدار کاهش ثابت بوده و برابر با 20dB است؛ بنابراین برای مسیرهایی مناسب است که همین میزان تضعیف موردنیاز باشد.
مشخصات فنی اتنیتور 20dB 2W تا 3GHz
| مشخصات | مقدار |
|---|---|
| نوع قطعه | اتنیتور ثابت RF |
| مقدار تضعیف | 20dB |
| حداکثر توان ورودی | 2W |
| محدوده فرکانسی | DC تا 3GHz |
| امپدانس | 50 اهم |
| اتصال | N نر به N ماده |
| نوع تضعیف | ثابت |
| کاربرد اصلی | کاهش سطح سیگنال RF |
نکات مهم قبل از استفاده
برای استفاده صحیح از اتنیتور، توان ورودی و فرکانس کاری مسیر را پیش از نصب بررسی کنید. رعایت محدوده مجاز، از وارد شدن فشار بیش از حد به قطعه جلوگیری میکند.
- توان ورودی نباید بیشتر از 2W باشد.
- فرکانس کاری باید در محدوده DC تا 3GHz قرار داشته باشد.
- استفاده در فرکانس بالاتر از 3GHz نیازمند بررسی مشخصات فنی قطعه است.
- امپدانس تجهیزات و کابلهای مسیر بهتر است با مقدار 50 اهم سازگار باشد.
- برای جلوگیری از آسیب، هنگام اتصال کانکتورهای N فشار یا ضربه زیادی به آنها وارد نکنید.
جمعبندی
اتنیتور 20dB 2W تا 3GHz دو سر N یک تضعیفکننده ثابت RF با امپدانس 50 اهم است که برای کاهش سطح سیگنال در مسیرهای فرکانس رادیویی طراحی شده است.
مقدار تضعیف 20dB، حداکثر توان ورودی 2W و محدوده فرکانسی DC تا 3GHz از مشخصات اصلی این محصول هستند. همچنین، وجود یک کانکتور N نر و یک کانکتور N ماده، اتصال آن را در مسیرهای دارای رابط N ساده میکند.
در مجموع، این اتنیتور برای کاربردهایی مناسب است که به کاهش ثابت سطح سیگنال در یک مسیر RF نیاز دارند. استفاده صحیح از آن نیز به رعایت توان مجاز، محدوده فرکانسی و سازگاری امپدانس بستگی دارد.
سوالات متداول
اتنیتور 20dB چه کاری انجام میدهد؟
وظیفه اتنیتور 20dB کاهش سطح توان سیگنال به مقدار مشخص است. در حالت ایدهآل، توان خروجی یک اتنیتور 20dB تقریباً یکصدم توان ورودی خواهد بود.
حداکثر توان ورودی این اتنیتور چقدر است؟
حداکثر توان ورودی برابر با 2W است. بنابراین، نباید توان بیشتر از این مقدار به قطعه اعمال شود.
فرکانس کاری این اتنیتور چقدر است؟
محدوده فرکانسی از DC تا 3GHz است. برای استفاده در فرکانسهای بالاتر، مشخصات فنی همان قطعه باید بررسی شود.
امپدانس اتنیتور چند اهم است؟
امپدانس این محصول 50 اهم است. به همین دلیل، استفاده از آن در مسیرهای RF با امپدانس سازگار توصیه میشود.
کانکتورهای این اتنیتور چیست؟
یک طرف اتنیتور دارای کانکتور N نر و طرف دیگر دارای کانکتور N ماده است. این ساختار امکان قرار دادن قطعه در مسیرهای دارای اتصال N را فراهم میکند.
آیا مقدار تضعیف قابل تنظیم است؟
خیر. محصول موردنظر یک تضعیفکننده ثابت است و مقدار تضعیف آن 20dB تعیین شده است.
آیا میتوان از این اتنیتور در فرکانس بالاتر از 3GHz استفاده کرد؟
استفاده در فرکانس بالاتر از 3GHz بدون بررسی مشخصات فنی توصیه نمیشود. عملکرد قطعه خارج از محدوده اعلامشده قابل تأیید نیست.
خرید اتنیتور 20dB 2W تا 3GHz دو سر N
اگر به یک تضعیفکننده ثابت برای کاهش سطح سیگنال در مسیر RF نیاز دارید، این مدل دارای تضعیف 20dB، حداکثر توان ورودی 2W، محدوده فرکانسی DC تا 3GHz، امپدانس 50 اهم و اتصال N نر به N ماده است.
