اتنیتور 2 وات 15 دسیبل 3 گیگاهرتز دو سر N

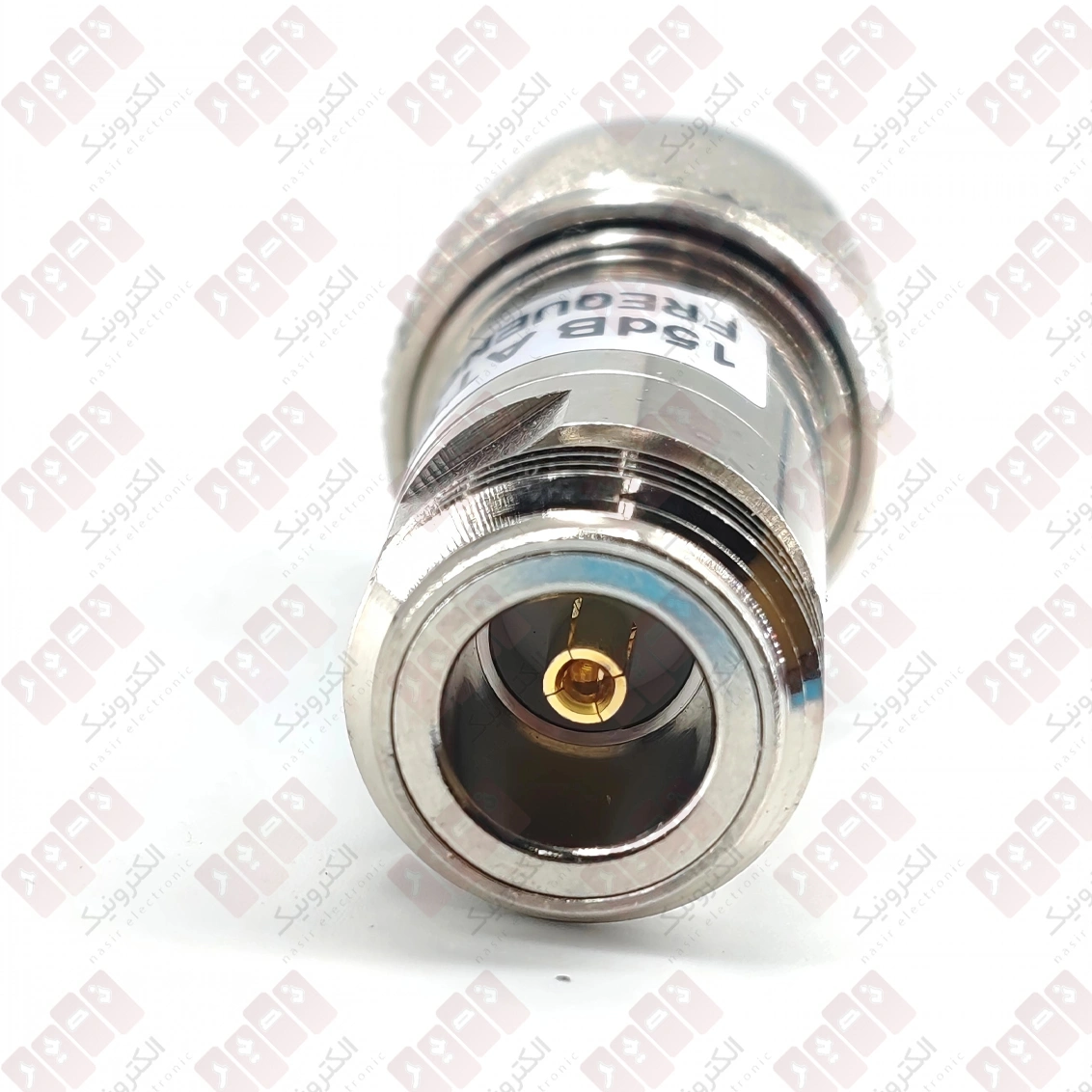

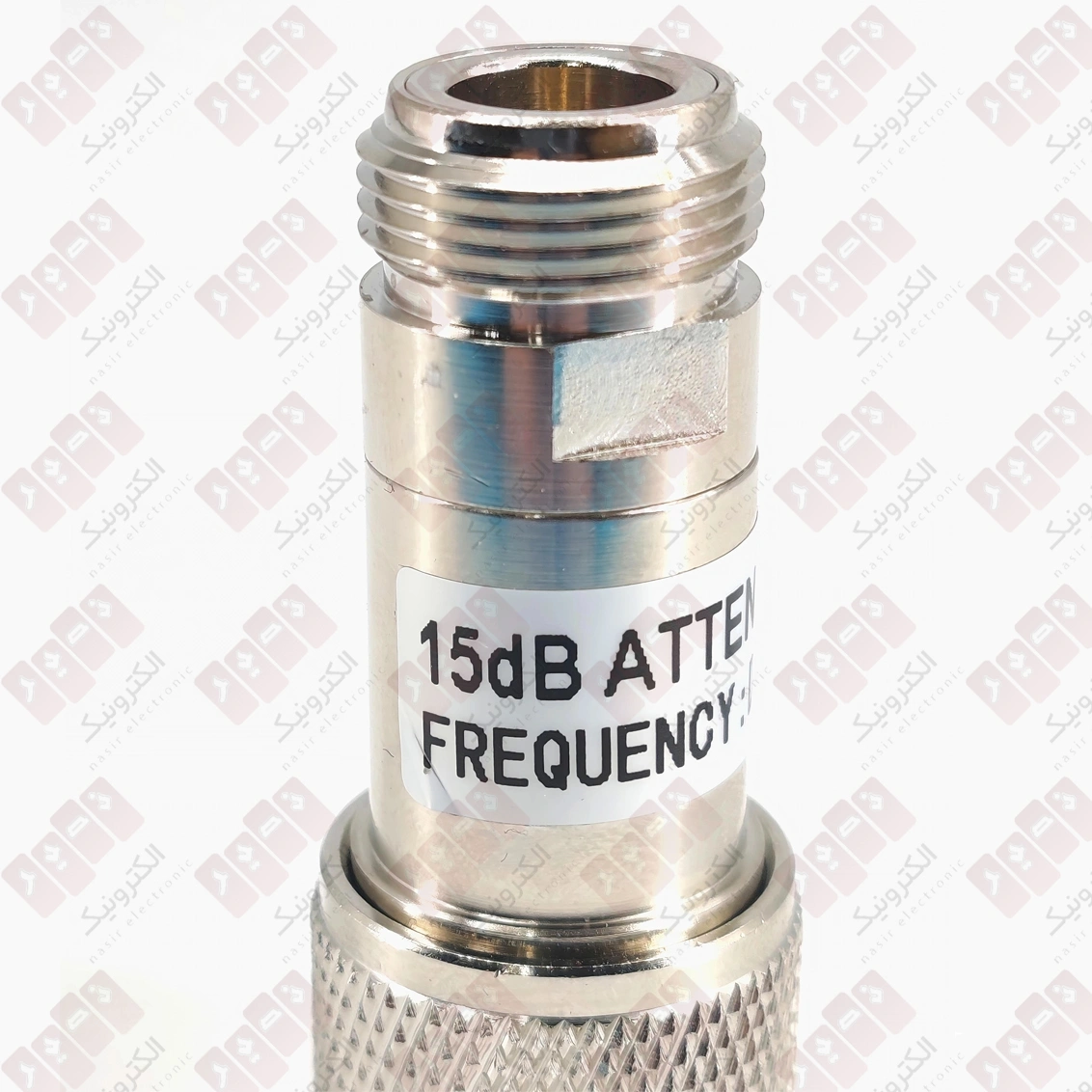

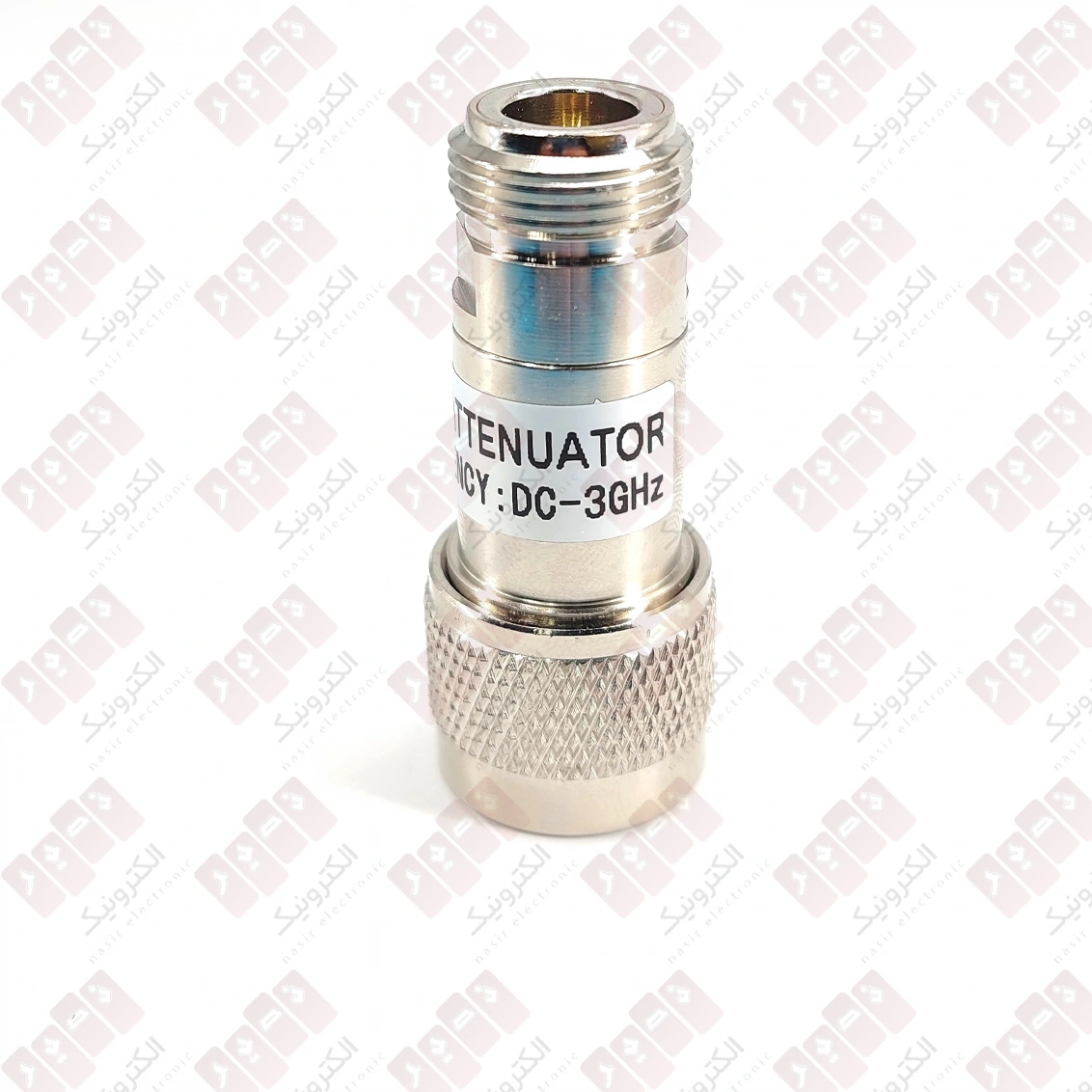

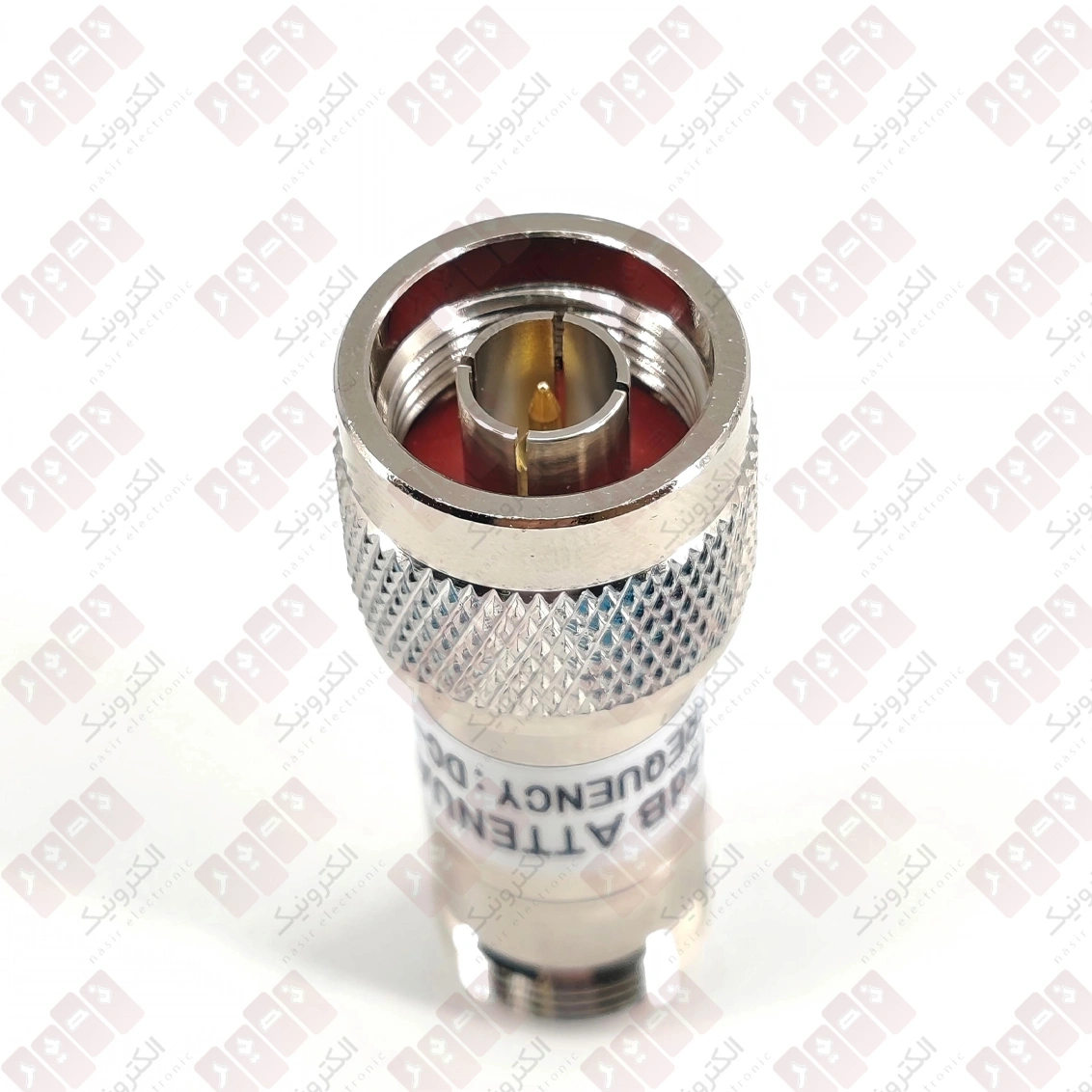

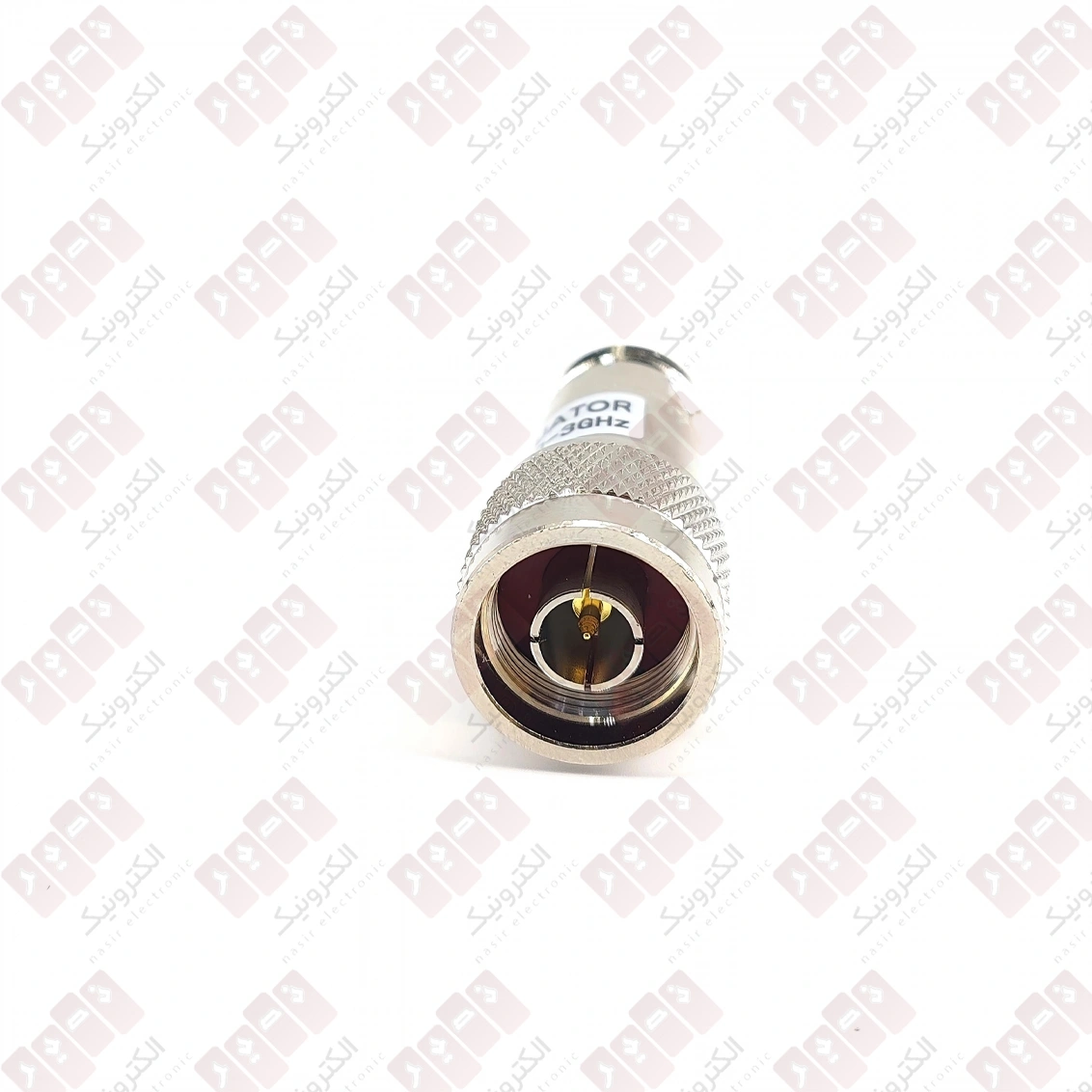

اتنیتور 2 وات 15 دسیبل 3 گیگاهرتز دو سر N یک اتنیتور ثابت RF برای کاهش سطح سیگنال در مسیرهای فرکانس رادیویی است. این قطعه زمانی استفاده میشود که لازم است قدرت سیگنال در یک مسیر مشخص کاهش پیدا کند تا سطح سیگنال برای بخش بعدی مدار یا تجهیزات مناسب باشد.
این مدل دارای تضعیف 15 دسیبل است و برای محدوده فرکانسی DC تا 3 گیگاهرتز در نظر گرفته شده است. توان متوسط آن 2 وات و امپدانس نامی آن 50 اهم است. طراحی این قطعه بهصورت اتصال مستقیم در مسیر RF انجام میشود و به همین دلیل میتوان آن را بین کابل، تجهیزات یا بخشهای مختلف یک سیستم فرکانس رادیویی قرار داد.
اتنیتور چیست و چه کاری انجام میدهد؟
اتنیتور یا تضعیفکننده، قطعهای است که برای کاهش سطح سیگنال استفاده میشود. برخلاف تقویتکننده که سطح سیگنال را افزایش میدهد، اتنیتور مقدار مشخصی از توان سیگنال را کاهش میدهد.
مقدار این کاهش با واحد دسیبل (dB) مشخص میشود. در این محصول مقدار تضعیف 15 دسیبل است؛ یعنی سیگنال عبوری با یک مقدار مشخص و قابل محاسبه کاهش پیدا میکند.
استفاده از اتنیتور در یک مسیر RF میتواند برای تنظیم سطح سیگنال، ایجاد شرایط مناسب برای ورودی تجهیزات و جلوگیری از بالا بودن بیش از حد سطح سیگنال در یک بخش از مسیر انجام شود.
مشخصات اتنیتور 15 دسیبل
این محصول برای استفاده در سیستمهای فرکانس رادیویی با مشخصات زیر معرفی میشود:
- نوع: اتنیتور ثابت RF
- مقدار تضعیف: 15 دسیبل
- توان متوسط: 2 وات
- محدوده فرکانسی: DC تا 3 گیگاهرتز
- امپدانس نامی: 50 اهم
- نوع اتصال: N
- نوع کاربرد: کاهش سطح سیگنال در مسیر RF
محدوده DC تا 3 گیگاهرتز باعث میشود این قطعه برای طیف گستردهای از مسیرهای فرکانس رادیویی مناسب باشد. البته انتخاب اتنیتور باید همیشه بر اساس فرکانس کاری، مقدار تضعیف موردنیاز و توان واقعی موجود در مسیر انجام شود.
کانکتور N چیست؟
کانکتور N یکی از کانکتورهای شناختهشده در سیستمهای فرکانس رادیویی و کابلهای کواکسیال است. این کانکتور از اتصال رزوهای استفاده میکند؛ بنابراین پس از اتصال، در جای خود محکم میشود و برای مسیرهایی که اتصال مطمئن اهمیت دارد گزینه مناسبی است. منابع فنی معتبر نیز کانکتور N را بهعنوان یک رابط RF رزوهای با امپدانس 50 اهم معرفی میکنند.
در این اتنیتور از اتصال N-Type استفاده شده است. این نوع اتصال برای استفاده در مسیرهای کواکسیال RF کاربرد دارد و امکان اتصال قطعه به تجهیزات یا کابلهای دارای رابط سازگار را فراهم میکند.
مزیت مهم اتصال رزوهای این است که اتصال مکانیکی آن نسبت به بسیاری از اتصالهای فشاری یا بدون رزوه، محکمتر است. به همین دلیل کانکتورهای N در کاربردهایی مانند تجهیزات مخابراتی، سیستمهای بیسیم، آنتنها و تجهیزات اندازهگیری RF استفاده میشوند.
اتنیتور 15 دسیبل چه کاربردی دارد؟
مهمترین کاربرد این قطعه، کاهش کنترلشده سطح سیگنال در یک مسیر RF است. برای مثال، اگر سطح سیگنال ورودی به یک بخش از سیستم بیشتر از مقدار موردنیاز باشد، میتوان از یک اتنیتور مناسب برای کاهش آن استفاده کرد.
این نوع قطعه میتواند در مسیرهای مختلف RF مورد استفاده قرار بگیرد، از جمله:
- تجهیزات و سیستمهای مخابراتی
- تجهیزات ارتباطی بیسیم
- مسیرهای کواکسیال
- تجهیزات فرکانس رادیویی
- مدارها و سامانههای RF
- مسیرهای اتصال آنتن و تجهیزات رادیویی
- برخی تجهیزات تست و اندازهگیری RF
کاربرد دقیق اتنیتور به مشخصات سیستم و شرایط کاری آن بستگی دارد. بنابراین هنگام انتخاب، فقط مقدار تضعیف مهم نیست و باید فرکانس و توان عبوری نیز با مشخصات قطعه هماهنگ باشد.
چرا مقدار 15 دسیبل اهمیت دارد؟
عدد 15 دسیبل نشاندهنده مقدار تضعیفی است که این قطعه در مسیر سیگنال ایجاد میکند. هرچه مقدار دسیبل بیشتر باشد، کاهش سطح سیگنال نیز بیشتر خواهد بود.
بنابراین این مدل برای زمانی مناسب است که به یک کاهش مشخص و ثابت در سطح سیگنال نیاز دارید. ثابت بودن مقدار تضعیف باعث میشود عملکرد قطعه در یک مسیر مشخص قابل پیشبینی باشد؛ البته نتیجه نهایی به فرکانس، توان و سایر مشخصات کل مسیر نیز وابسته است.
توان 2 وات به چه معناست؟
توان 2 وات نشاندهنده توان متوسط قابل استفاده برای این مدل است. این مشخصه هنگام انتخاب اتنیتور اهمیت زیادی دارد، زیرا توان عبوری از مسیر نباید از محدوده مجاز قطعه بیشتر شود.
به زبان ساده، اگر توان موجود در مسیر از توان قابل تحمل اتنیتور بیشتر باشد، استفاده از این مدل انتخاب مناسبی نخواهد بود. بنابراین پیش از نصب، بهتر است توان واقعی مسیر RF بررسی شود.
امپدانس 50 اهم
امپدانس نامی این اتنیتور 50 اهم است. در سیستمهای RF، هماهنگ بودن امپدانس قطعات مختلف اهمیت زیادی دارد؛ زیرا اختلاف امپدانس میتواند باعث بازتاب بخشی از سیگنال و ایجاد مشکل در عملکرد مسیر شود.
کانکتورهای N نیز در انواع 50 اهم بهطور گسترده برای کاربردهای RF تولید میشوند.
به همین دلیل این اتنیتور برای قرار گرفتن در مسیرهای RF با امپدانس 50 اهم طراحی شده است.
ساختار مقاومتی اتنیتور
اتنیتورهای مقاومتی با استفاده از عناصر مقاومتی، بخشی از توان سیگنال را در مسیر کاهش میدهند. در نتیجه، سیگنال از یک طرف وارد قطعه شده و پس از ایجاد مقدار تضعیف مشخص، از طرف دیگر خارج میشود.
این ساختار باعث میشود قطعه عملکردی ساده و مشخص داشته باشد و بتوان از آن بهعنوان یک تضعیفکننده ثابت در مسیر RF استفاده کرد.
قبل از خرید به چه نکاتی توجه کنیم؟
برای انتخاب درست این اتنیتور، بهتر است چند مشخصه اصلی مسیر خود را بررسی کنید:
فرکانس کاری:
فرکانس سیستم باید در محدوده کاری اتنیتور قرار داشته باشد. این مدل برای محدوده DC تا 3 گیگاهرتز معرفی شده است.
مقدار تضعیف:
اگر به کاهش 15 دسیبل نیاز دارید، این مدل مقدار تضعیف موردنظر را ارائه میدهد.
توان عبوری:
توان متوسط مسیر نباید بیشتر از محدوده مجاز اتنیتور باشد. توان نامی این مدل 2 وات است.
امپدانس:
این قطعه برای سیستمهای 50 اهم در نظر گرفته شده است.
نوع کانکتور:
قبل از خرید، نوع رابط تجهیزات یا کابل خود را بررسی کنید تا با کانکتور N-Type این اتنیتور سازگار باشد.
جمعبندی
اتنیتور 2 وات 15 دسیبل 3 گیگاهرتز دو سر N یک تضعیفکننده ثابت 50 اهم برای مسیرهای RF است که برای کاهش کنترلشده سطح سیگنال استفاده میشود. این محصول دارای تضعیف 15 دسیبل، توان متوسط 2 وات و محدوده فرکانسی DC تا 3 گیگاهرتز است و از اتصال N-Type استفاده میکند.
اگر در یک مسیر فرکانس رادیویی به کاهش مشخص سطح سیگنال نیاز دارید، این نوع اتنیتور میتواند بهصورت مستقیم در مسیر قرار بگیرد. انتخاب نهایی باید بر اساس فرکانس، توان، امپدانس و نوع اتصال تجهیزات انجام شود تا قطعه با شرایط واقعی سیستم هماهنگ باشد.
