معرفی کانکتور سیار نری Y11X-2255TJ برند CZL

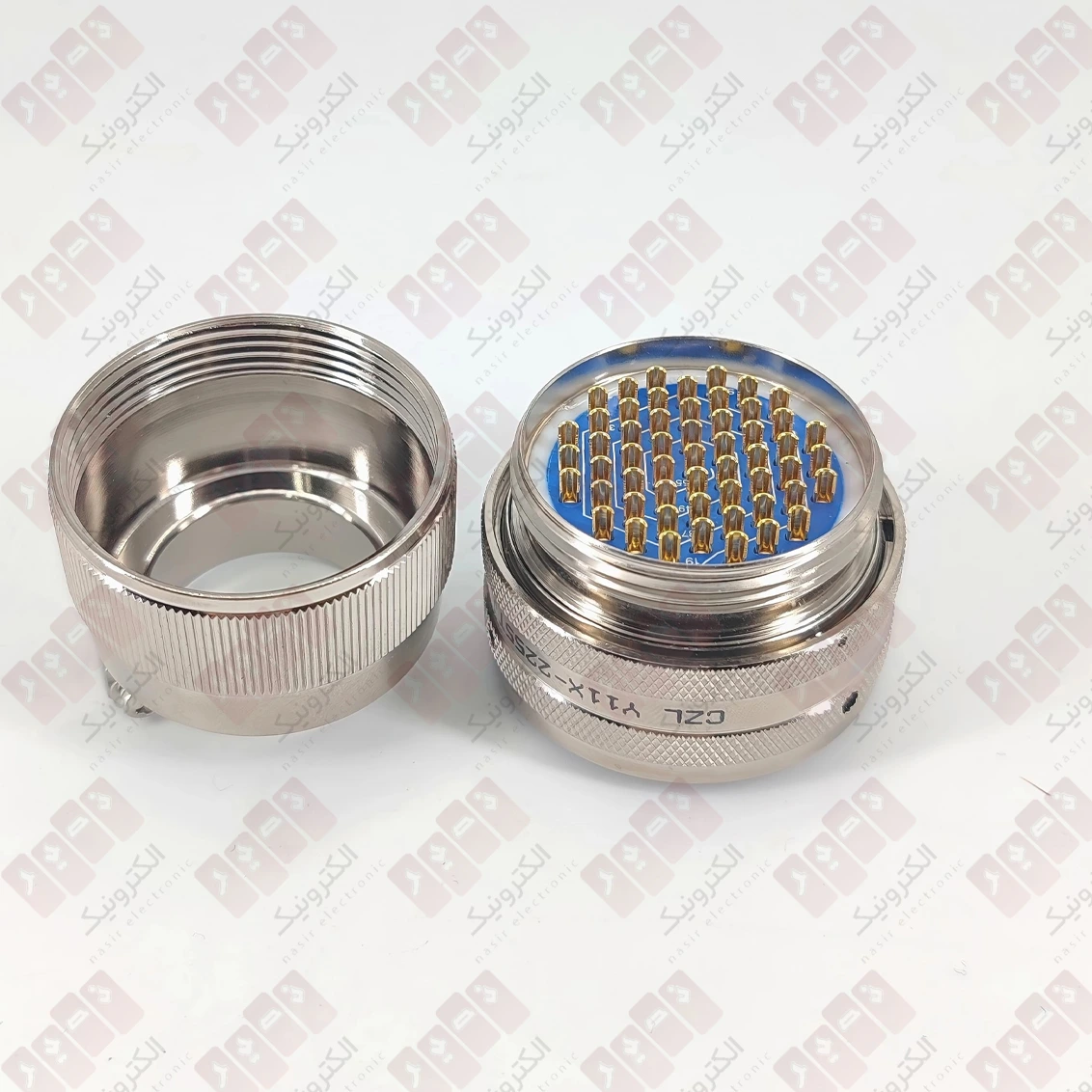

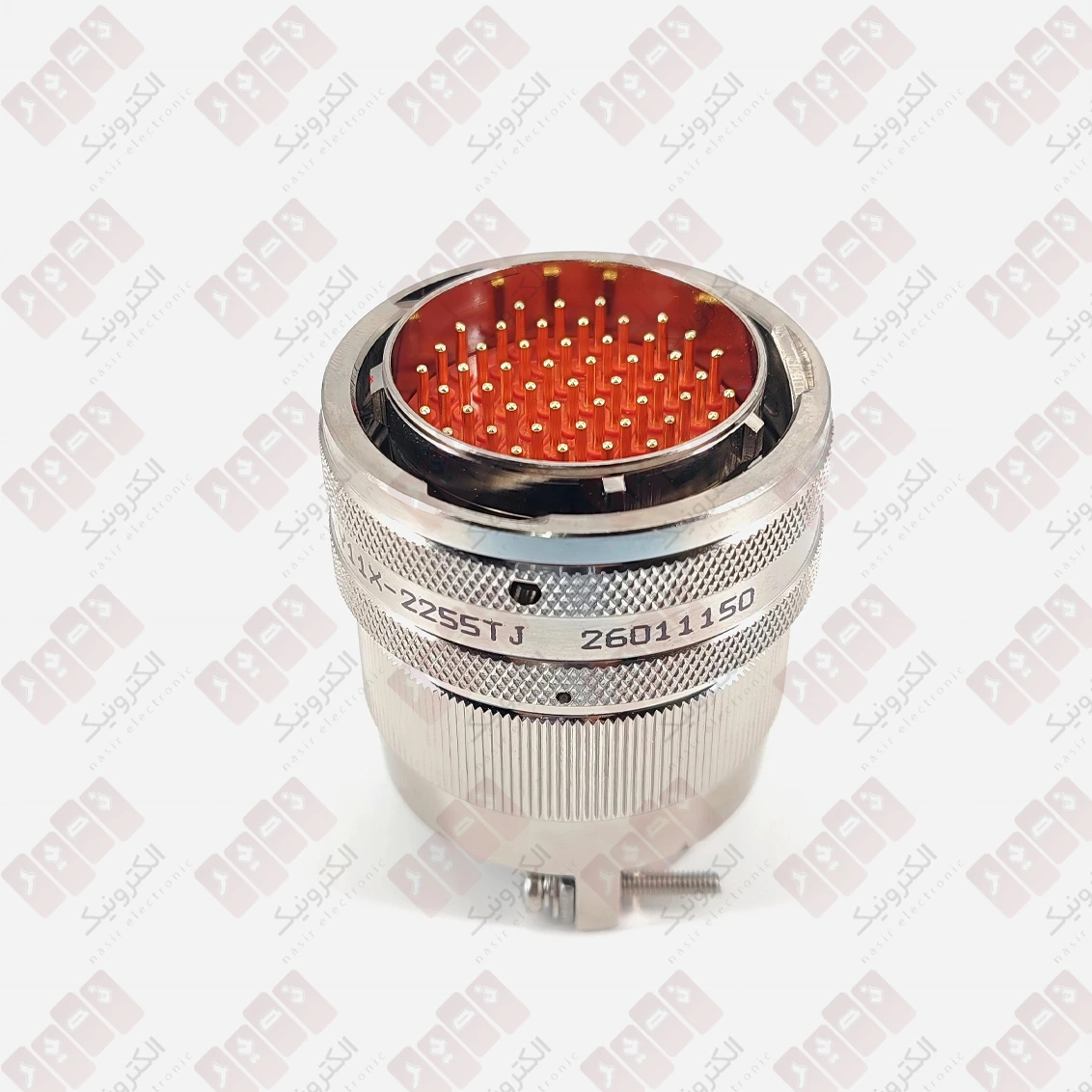

کانکتور سیار نری Y11X-2255TJ از برند CZL، یک کانکتور گرد چندپین از سری Y11 است که برای ایجاد اتصال الکتریکی بین کابل و تجهیزات استفاده می‌شود. این مدل دارای ۵۵ کنتاکت نری است و در تصاویر محصول، بدنه فلزی، عایق داخلی قرمز و بخش اتصال کانکتور دیده می‌شود. طراحی گرد و تعداد بالای کنتاکت‌ها، این کانکتور را برای مجموعه‌هایی که به اتصال چندین مسیر الکتریکی در یک نقطه نیاز دارند، به گزینه‌ای قابل بررسی تبدیل می‌کند.
کانکتور CZL مدل Y11X-2255TJ بر اساس ساختار عمومی سری Y11، از خانواده کانکتورهای دارای مکانیزم اتصال سریع سرنیزه‌ای است. این مکانیزم به اتصال و جداسازی سریع کمک می‌کند. بااین‌حال، برای انتخاب نهایی باید کد کامل قطعه، آرایش پین‌ها و سازگاری آن با کانکتور مقابل بررسی شود.
مشخصات فنی کانکتور Y11X-2255TJ
- برند: CZL، مطابق با اطلاعات محصول
- سری: Y11
- پارت‌نامبر: Y11X-2255TJ
- نوع کانکتور: سیار یا پلاگ
- نوع کنتاکت: نری یا پین
- تعداد کنتاکت: ۵۵ عدد، مطابق با کد مدل
- اندازه پوسته: سایز ۲۲، بر اساس الگوی نام‌گذاری سری Y11
- ساختار بدنه: فلزی، مطابق با تصاویر محصول
- عایق داخلی: عایق چندپین با ظاهر قرمز
- مکانیزم اتصال: قفل سرنیزه‌ای در ساختار عمومی سری Y11
- روش اتصال سیم: لحیمی در مشخصات عمومی این سری؛ نیازمند تأیید برای نمونه دقیق
- نوع آب‌بندی: حرف X در نام‌گذاری سری به ساختار آب‌بندی با ماده درزگیر اشاره دارد
مقادیر دقیق جریان نامی، ولتاژ کاری، مقاومت عایقی، جنس آلیاژ بدنه، ابعاد نهایی و درجه حفاظت این مدل باید از دیتاشیت معتبر و اختصاصی محصول تأیید شوند.

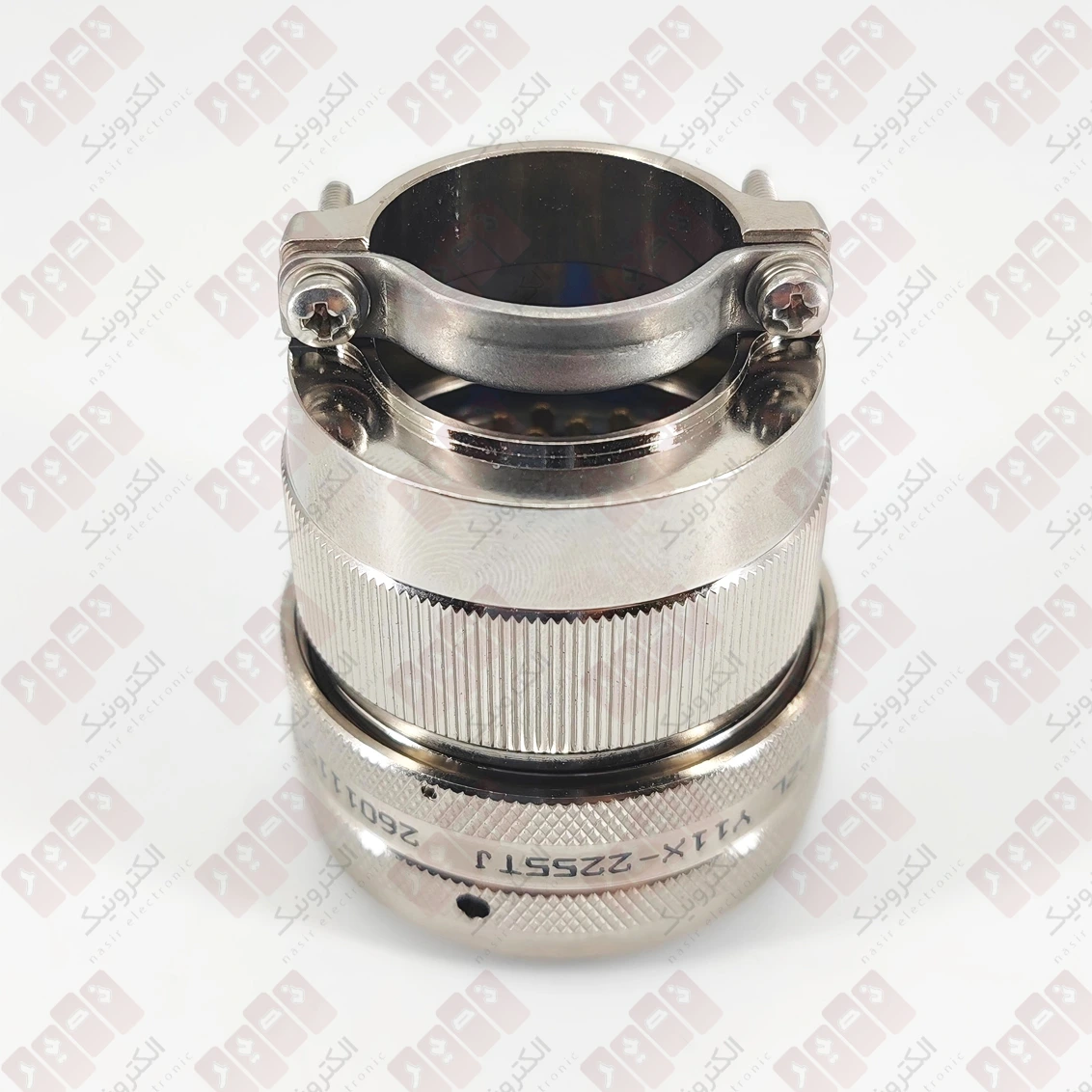

بررسی پارت‌نامبر Y11X-2255TJ
پارت‌نامبر کانکتور اطلاعات مهمی درباره خانواده محصول و برخی ویژگی‌های ساختاری آن ارائه می‌دهد. آشنایی با این کد به انتخاب صحیح کانکتور و جلوگیری از اشتباه هنگام سفارش کمک می‌کند.
- Y11: نشان‌دهنده خانواده کانکتورهای گرد سری Y11 است.
- X: بیانگر نوع آب‌بندی با ماده درزگیر در الگوی نام‌گذاری این سری است.
- 22: نشان‌دهنده اندازه پوسته کانکتور است.
- 55: مشخص‌کننده آرایش ۵۵ کنتاکتی کانکتور است.
- T: به پلاگ یا بخش سیار کانکتور اشاره دارد.
- J: نشان‌دهنده کنتاکت نری یا پین است.
بنابراین، مدل Y11X-2255TJ در الگوی نام‌گذاری سری Y11 به یک پلاگ نری با پوسته سایز ۲۲ و آرایش ۵۵ کنتاکتی اشاره دارد. این تفسیر بر اساس راهنمای عمومی سری است و برای تأیید تمام جزئیات نمونه برند CZL باید با مستندات فنی همان محصول تطبیق داده شود.
طراحی بدنه و کنتاکت‌های نری

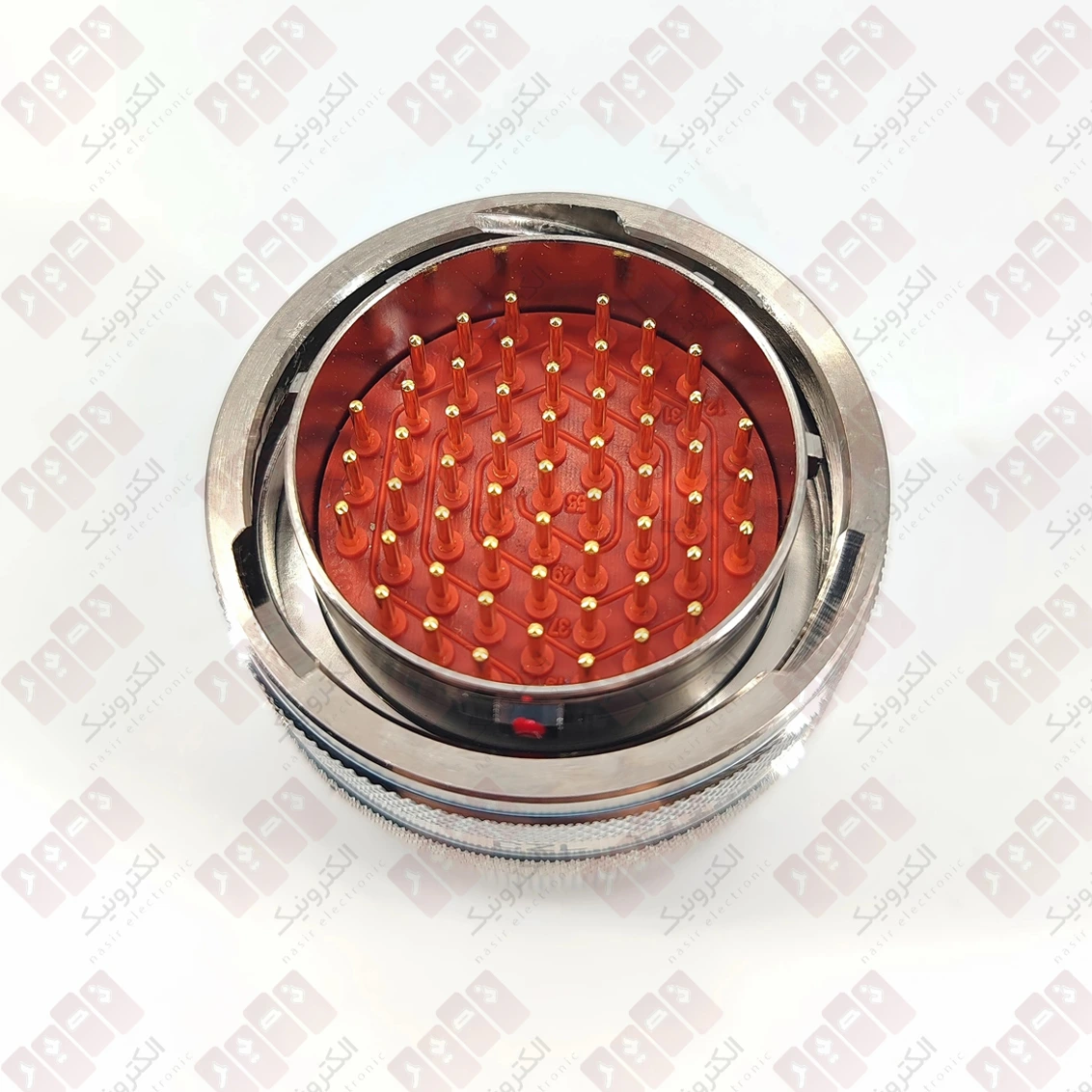

یکی از ویژگی‌های قابل مشاهده در کانکتور سیار نری CZL مدل Y11X-2255TJ، استفاده از بدنه فلزی و عایق داخلی چندپین است. بدنه، اجزای داخلی کانکتور را در جای خود نگه می‌دارد و امکان اتصال مکانیکی به بخش مقابل را فراهم می‌کند. عایق داخلی نیز کنتاکت‌ها را از یکدیگر جدا نگه می‌دارد تا هر مسیر الکتریکی در محل تعیین‌شده قرار بگیرد.
کنتاکت‌های نری یا پین‌ها در زمان اتصال، با کنتاکت‌های سازگار در بخش مقابل ارتباط برقرار می‌کنند. به همین دلیل، علاوه بر تعداد پین‌ها، شکل آرایش آن‌ها، موقعیت شیارهای راهنما و نوع کانکتور مقابل اهمیت زیادی دارد.
مکانیزم اتصال در سری Y11
کانکتورهای سری Y11 از مکانیزم قفل سرنیزه‌ای استفاده می‌کنند. در این ساختار، اتصال با قرارگیری صحیح دو بخش در مقابل یکدیگر و چرخش لازم برای درگیر شدن قفل انجام می‌شود. این طراحی، فرایند اتصال و جداسازی را ساده‌تر می‌کند و به ثابت ماندن اتصال مکانیکی کمک می‌کند.
برای جلوگیری از آسیب به پین‌ها، هنگام اتصال باید موقعیت راهنماها و کنتاکت‌ها به‌درستی تنظیم شود. همچنین، جدا کردن کانکتور با کشیدن کابل یا وارد کردن نیروی بیش از حد توصیه نمی‌شود.
کاربردهای کانکتور گرد چندپین CZL
کانکتورهای گرد چندپین در تجهیزات الکتریکی و الکترونیکی، مجموعه‌های کابل‌کشی، سامانه‌های کنترلی و تجهیزات صنعتی استفاده می‌شوند.
مدل Y11X-2255TJ نیز با توجه به ساختار سری Y11 و تعداد کنتاکت‌های آن، برای کاربردهایی قابل بررسی است که به اتصال چندین مسیر الکتریکی از طریق یک کانکتور نیاز دارند.
- اتصال کابل به تجهیزات الکتریکی و الکترونیکی
- استفاده در مجموعه‌های سیم‌کشی چندمسیره
- اتصال بخش‌های مختلف تجهیزات کنترلی و صنعتی، در صورت تطابق مشخصات
- استفاده در سامانه‌هایی که به کانکتور گرد چندپین نیاز دارند
- تعمیر یا جایگزینی کانکتورهای سازگار با سری و آرایش پین مشابه
موارد بالا کاربردهای عمومی این خانواده از کانکتورها هستند. مناسب بودن مدل Y11X-2255TJ برای یک دستگاه مشخص، به سازگاری مکانیکی و الکتریکی آن با تجهیزات موردنظر بستگی دارد.
نکات مهم پیش از خرید کانکتور سیار نری Y11X-2255TJ
پیش از خرید این کانکتور، کد کامل درج‌شده روی محصول را با قطعه موردنیاز خود مقایسه کنید. یکسان بودن تعداد پین‌ها به‌تنهایی برای سازگاری دو کانکتور کافی نیست؛ زیرا آرایش کنتاکت‌ها، اندازه پوسته، موقعیت راهنماها و نوع کنتاکت نیز باید مطابقت داشته باشند.
- پارت‌نامبر کامل کانکتور را بررسی کنید.
- از سازگاری آرایش ۵۵ کنتاکتی با کانکتور مقابل مطمئن شوید.
- نوع نری بودن کنتاکت‌ها و نوع کانکتور مقابل را بررسی کنید.
- روش اتصال سیم و فضای لازم برای نصب کابل را در نظر بگیرید.
- اگر آب‌بندی برای پروژه ضروری است، درجه حفاظت واقعی محصول را از دیتاشیت دریافت کنید.
- جریان و ولتاژ کاری را بر اساس مشخصات فنی معتبر و نیاز دستگاه انتخاب کنید.
خرید کانکتور CZL مدل Y11X-2255TJ
اگر به دنبال کانکتور سیار نری Y11X-2255TJ با ۵۵ کنتاکت هستید، پیش از سفارش مشخصات پارت‌نامبر و سازگاری آن با مجموعه موردنظر را بررسی کنید. این مدل از سری کانکتورهای گرد Y11 است و ساختار چندپین آن برای ایجاد اتصال الکتریکی بین چندین مسیر طراحی شده است.
انتخاب صحیح کانکتور، علاوه بر تطبیق تعداد پین‌ها، به بررسی نوع کنتاکت، اندازه پوسته، مکانیزم قفل و مشخصات الکتریکی نیاز دارد. برای کاربردهای حساس یا محیط‌های خاص، دریافت دیتاشیت معتبر و تأیید مشخصات فنی پیش از خرید ضروری است.
سؤالات متداول درباره کانکتور Y11X-2255TJ
کانکتور Y11X-2255TJ چند پین دارد؟
بر اساس کد مدل، این کانکتور دارای آرایش ۵۵ کنتاکتی است. برای بررسی ترتیب و موقعیت دقیق کنتاکت‌ها باید نقشه آرایش پین‌های همین مدل مشاهده شود.
حرف T و J در پارت‌نامبر چه معنایی دارند؟
در الگوی نام‌گذاری سری Y11، حرف T نشان‌دهنده پلاگ یا بخش سیار و حرف J مشخص‌کننده کنتاکت نری است.
آیا کانکتور Y11X-2255TJ ضدآب است؟
حرف X در نام‌گذاری سری Y11 به نوع آب‌بندی با ماده درزگیر اشاره دارد. بااین‌حال، بدون دیتاشیت اختصاصی نمی‌توان درجه حفاظت مشخصی مانند IP67 را برای این مدل اعلام کرد.
آیا این کانکتور با همه کانکتورهای ۵۵ پین سازگار است؟
خیر. تعداد پین یکسان به معنای سازگاری قطعی نیست. نوع کنتاکت، آرایش پین‌ها، اندازه پوسته و مکانیزم اتصال باید با کانکتور مقابل مطابقت داشته باشند.
