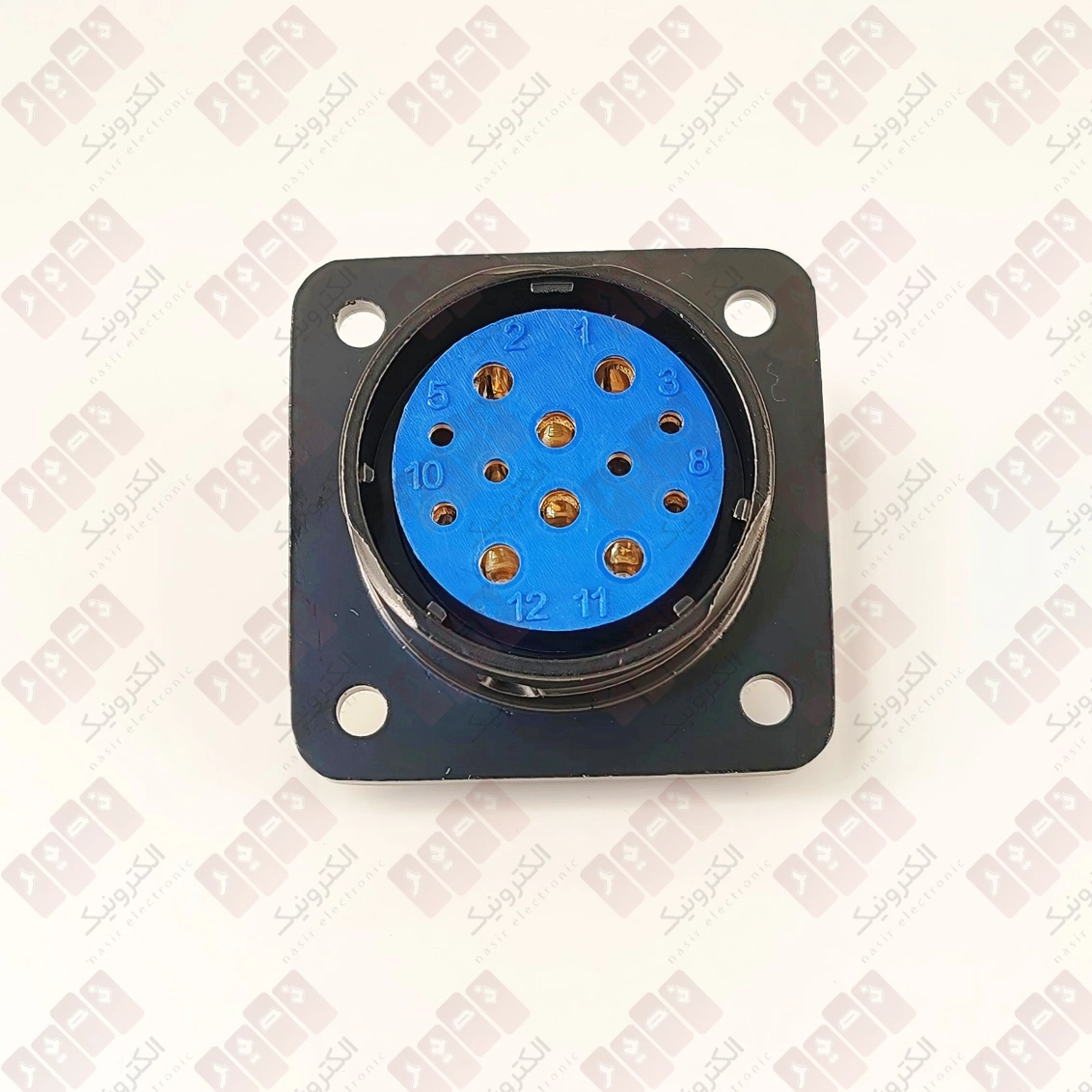

معرفی کانکتور LYP28ZK21U
کانکتور LYP28ZK21U یک کانکتور دایره‌ای پنلی ۱۲ پین از سری LYP است که برای ایجاد اتصال منظم بین کابل و تجهیزات الکتریکی استفاده می‌شود. این مدل دارای کنتاکت‌های مادگی است و برای تجهیزاتی طراحی شده که در آن‌ها چند مسیر الکتریکی باید از طریق یک کانکتور واحد به هم متصل شوند.
ساختار پنلی این کانکتور LYP28 باعث می‌شود بخش ثابت کانکتور روی بدنه دستگاه یا پنل قرار بگیرد و اتصال کابل از طریق کانکتور مقابل انجام شود. این نوع طراحی، دسترسی به محل اتصال را ساده‌تر می‌کند و در زمان سرویس، تعمیر یا تعویض کابل نیز کاربردی است.
پارت‌نامبر LYP28ZK21U چه مفهومی دارد؟
پارت‌نامبر LYP28ZK21U از چند بخش تشکیل شده است که برای شناسایی نوع و آرایش کانکتور به کار می‌روند:
- LYP: نام سری کانکتور دایره‌ای
- 28: سایز پوسته یا بدنه کانکتور
- Z: نوع سوکت ثابت و قابل نصب روی پنل
- K: نشان‌دهنده کنتاکت‌های مادگی
- 21U: کد مربوط به آرایش و پیکربندی داخلی این مدل
به همین دلیل هنگام سفارش، توجه به کل پارت‌نامبر اهمیت دارد. در کانکتورهای چندپین، تغییر کد آرایش می‌تواند باعث تفاوت در تعداد، اندازه یا محل قرارگیری کنتاکت‌ها شود.
ساختار و ویژگی‌های کانکتور LYP28ZK21U

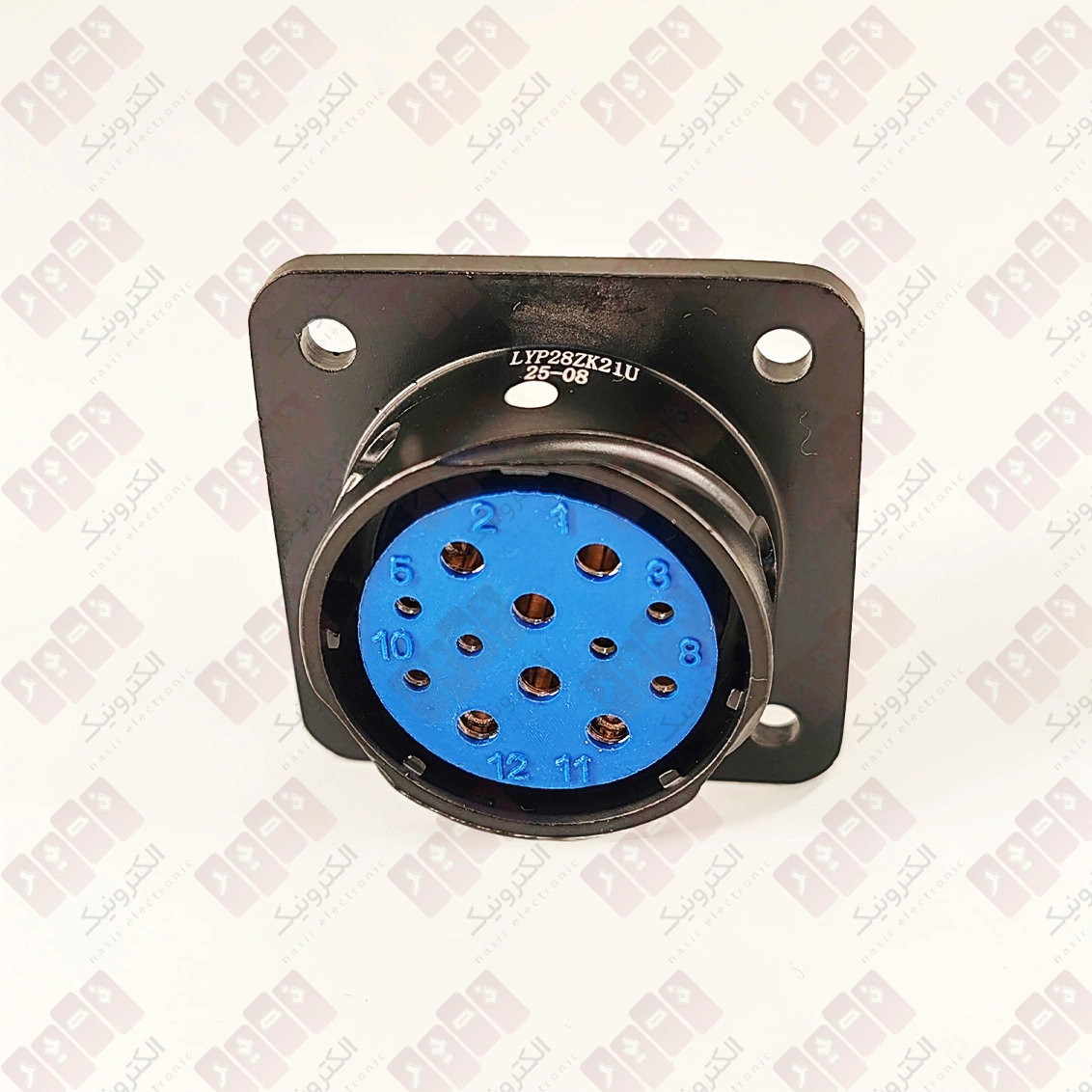

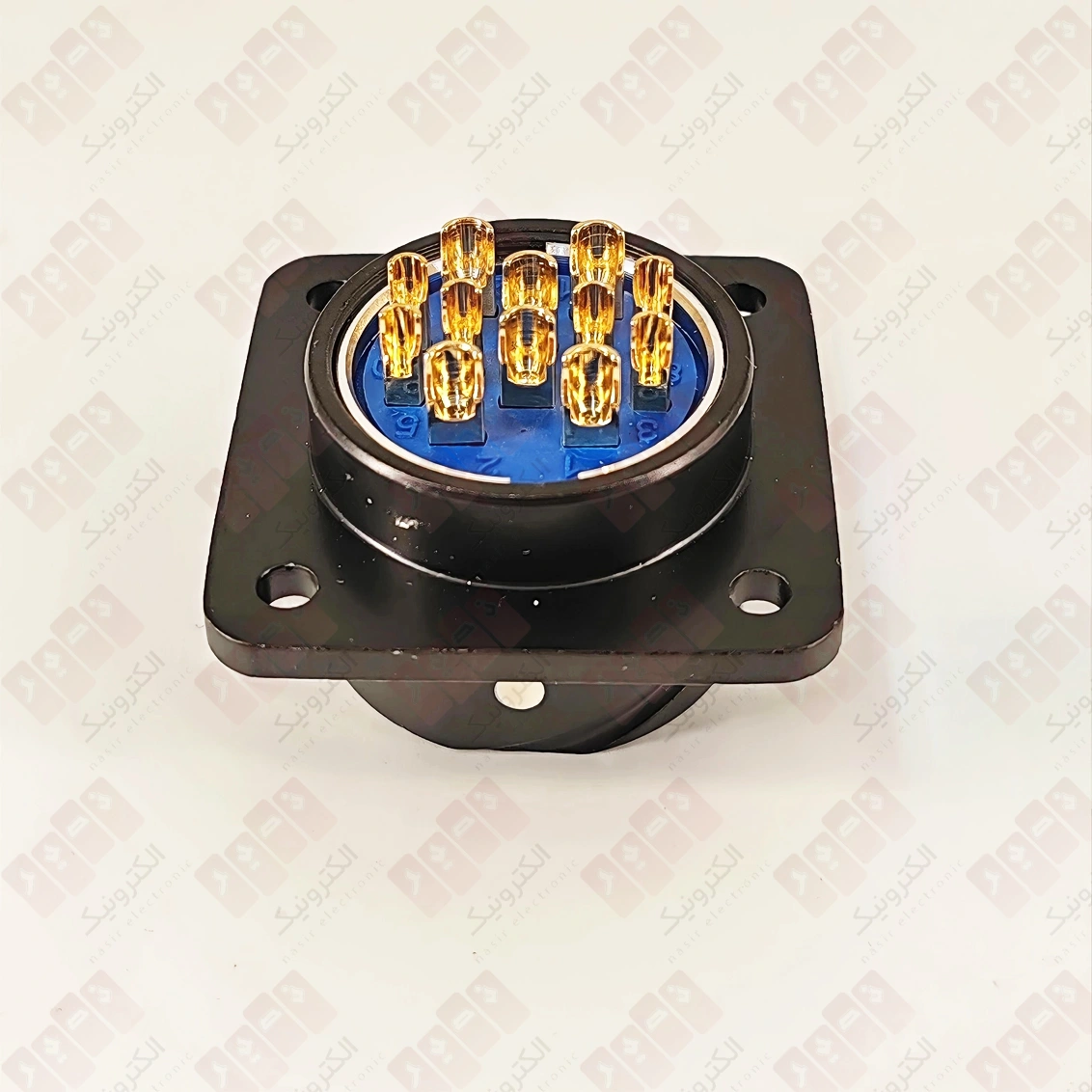

کانکتور LYP28ZK21U دارای ۱۲ کنتاکت مادگی است. آرایش داخلی این مدل به‌گونه‌ای است که کنتاکت‌ها در موقعیت‌های مشخص داخل بدنه قرار گرفته‌اند و همه کنتاکت‌ها الزاماً اندازه یکسانی ندارند. بنابراین در هنگام سیم‌کشی باید شماره و محل هر کنتاکت با نقشه اتصال مورد استفاده مطابقت داده شود.
بدنه فلزی و ساختار پنلی
بدنه فلزی کانکتور، ساختار مکانیکی مناسبی برای استفاده در تجهیزات مختلف فراهم می‌کند. طراحی دایره‌ای نیز باعث می‌شود کانکتور فضای مشخص و منظمی روی پنل اشغال کند و اتصال آن با کانکتور مقابل به‌سادگی انجام شود.

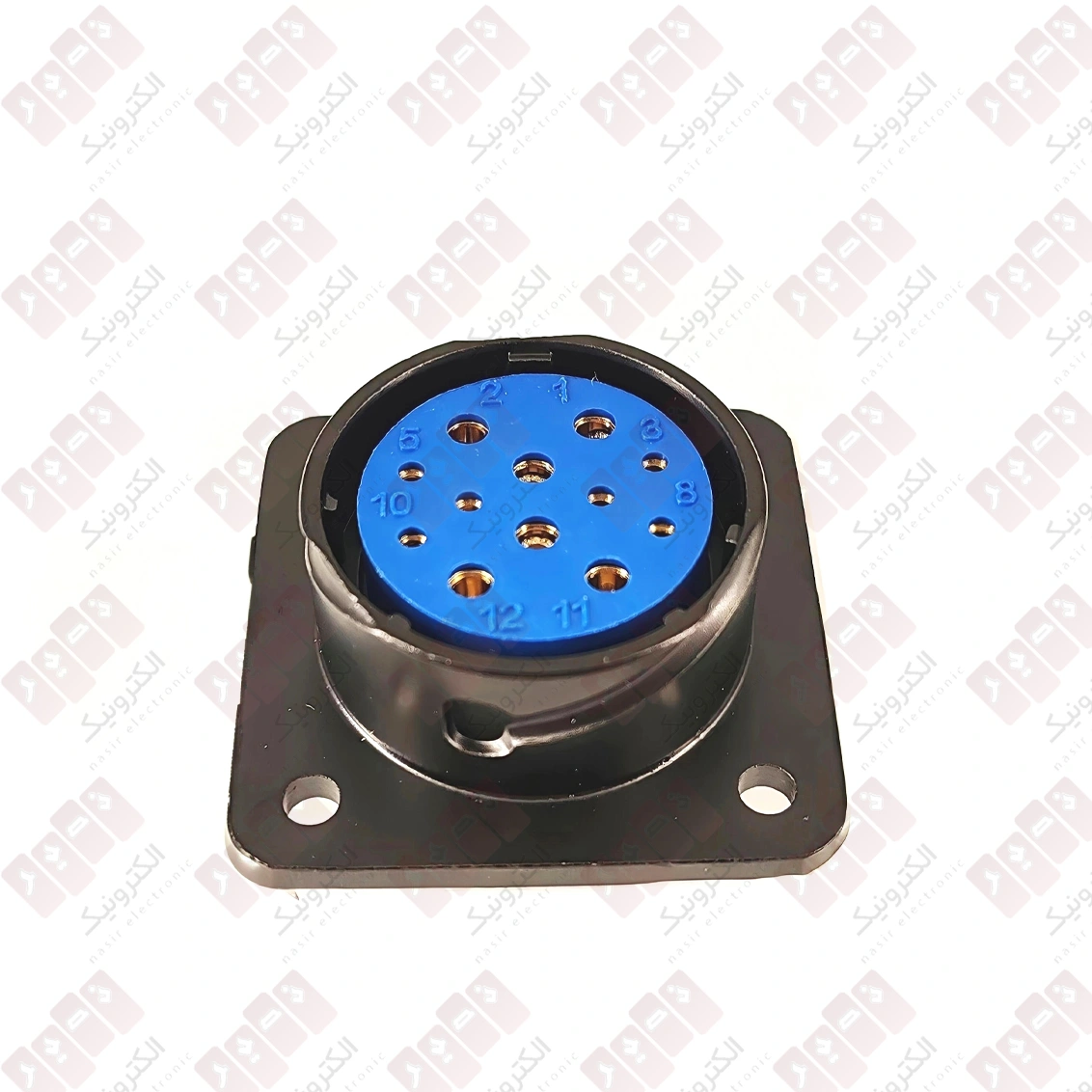

قفل بایونتی یا سرنیزه‌ای چیست؟
قفل بایونتی یک روش اتصال سریع است که در آن کانکتور با قرار گرفتن در موقعیت مناسب و یک چرخش کوتاه در جای خود قفل می‌شود. در نتیجه، اتصال و جداسازی کانکتور بدون نیاز به باز و بسته کردن پیچ‌های متعدد انجام می‌شود.
این مکانیزم برای تجهیزاتی که کانکتور آن‌ها باید در زمان سرویس یا تعمیر چندین بار جدا و دوباره متصل شود، مزیت مهمی دارد. قفل شدن صحیح همچنین به ثابت ماندن دو بخش کانکتور در محل اتصال کمک می‌کند.
چرا ۱۲ پین بودن این مدل اهمیت دارد؟
وجود ۱۲ کنتاکت به کاربر اجازه می‌دهد چند مسیر الکتریکی را در یک نقطه اتصال مدیریت کند. این ویژگی در تجهیزاتی که تعداد خطوط سیگنال، کنترل یا تغذیه آن‌ها زیاد است، باعث مرتب‌تر شدن سیم‌کشی و کاهش تعداد کانکتورهای موردنیاز می‌شود.
کاربرد کانکتور LYP28ZK21U
کانکتور LYP28ZK21U در تجهیزاتی کاربرد دارد که به یک اتصال چندپین، پنلی و قابل جداسازی نیاز دارند. طراحی ۱۲ پین این مدل امکان انتقال چند مسیر از طریق یک مجموعه اتصال را فراهم می‌کند و ساختار بایونتی نیز روند اتصال و جداسازی را ساده‌تر می‌کند.
از کاربردهای متداول چنین کانکتورهایی می‌توان به موارد زیر اشاره کرد:
- تجهیزات برق و الکترونیک
- سیستم‌های کنترل و اتوماسیون
- تابلوها و تجهیزات کنترل
- ابزار دقیق و دستگاه‌های اندازه‌گیری
- تجهیزات مخابراتی و ارتباطی
- ماشین‌آلات و تجهیزات دارای چند مسیر اتصال
- تجهیزاتی که نیاز به اتصال و جداسازی دوره‌ای کابل دارند
هنگام خرید LYP28ZK21U به چه نکاتی توجه کنیم؟
مهم‌ترین نکته، مطابقت کامل پارت‌نامبر با کانکتور موردنیاز است. مدل LYP28ZK21U را نباید فقط بر اساس ظاهر یا تعداد پین انتخاب کرد؛ نوع کنتاکت، آرایش داخلی و کانکتور مقابل نیز باید بررسی شود.
همچنین اگر قرار است از کانکتور برای انتقال جریان یا ولتاژ مشخصی استفاده شود، مشخصات الکتریکی همان آرایش کنتاکت باید با نیاز مدار تطبیق داده شود. ظرفیت جریان همه کنتاکت‌ها الزاماً یکسان نیست و نباید یک مقدار عمومی را برای تمام پین‌ها در نظر گرفت.
در نتیجه، برای انتخاب دقیق کانکتور پنلی ۱۲ پین LYP28ZK21U بهتر است پارت‌نامبر، آرایش کنتاکت‌ها و مشخصات فنی نسخه موردنظر قبل از نصب بررسی شود.
مزایا و مشخصات کانکتور LYP28ZK21U
LYP28ZK21U برای زمانی مناسب است که در یک تجهیز، چند مسیر الکتریکی باید از طریق یک اتصال دایره‌ای و قابل جداسازی به هم متصل شوند. ساختار ۱۲ پین، نصب پنلی و قفل بایونتی، این مدل را برای طراحی‌هایی که نظم سیم‌کشی و دسترسی مناسب به محل اتصال اهمیت دارد، کاربردی می‌کند.
مهم‌ترین ویژگی‌ها
- مدل: LYP28ZK21U
- سری: LYP
- نوع: کانکتور دایره‌ای پنلی
- تعداد کنتاکت: ۱۲ پین
- نوع کنتاکت: مادگی
- سایز پوسته: ۲۸
- نوع قفل: بایونتی یا سرنیزه‌ای
- ساختار: چندپین و قابل جداسازی
- کاربرد: اتصال کابل و تجهیزات الکتریکی
جمع‌بندی
اگر به دنبال یک کانکتور دایره‌ای ۱۲ پین مادگی برای نصب روی پنل هستید، LYP28ZK21U یکی از مدل‌های سری LYP است که با آرایش چندکنتاکتی و اتصال بایونتی، امکان ایجاد یک نقطه اتصال مرتب و قابل جداسازی را فراهم می‌کند. برای انتخاب نهایی، مهم است که پارت‌نامبر کامل و آرایش کنتاکت‌ها با کانکتور مقابل و نیاز الکتریکی دستگاه مطابقت داشته باشد.
نکته: مشخصات دقیق جریان، ولتاژ، قطر کنتاکت و سایر پارامترهای الکتریکی باید بر اساس نقشه فنی و نسخه دقیق کانکتور بررسی شوند؛ زیرا این موارد می‌توانند با نوع و آرایش کنتاکت‌ها تغییر کنند.
