کابل کواکسیال RG179 چیست؟
وقتی صحبت از انتقال دقیق سیگنالهای RF و ویدئویی در فضاهای محدود میشود، انتخاب کابل مناسب اهمیت زیادی پیدا میکند. کابل کواکسیال RG179 یکی از کابلهای پرکاربرد با امپدانس 75 اهم است که به دلیل قطر کم، انعطافپذیری بالا و عملکرد پایدار در فرکانسهای بالا، در بسیاری از تجهیزات مخابراتی، سیستمهای انتقال تصویر، دستگاههای اندازهگیری، تجهیزات پزشکی و پروژههای الکترونیکی مورد استفاده قرار میگیرد.
برخلاف کابلهای معمولی، RG179 تنها یک سیم برای انتقال سیگنال نیست؛ ساختار مهندسیشده این کابل باعث میشود سیگنال با کمترین افت، کمترین نویز و پایداری بالا منتقل شود. استفاده از عایق PTFE، شیلد بافتهشده از مس نقرهاندود و روکش مقاوم FEP باعث شده است این کابل در محیطهایی که تغییرات دما، رطوبت یا نویز الکترومغناطیسی وجود دارد نیز عملکرد قابل اعتمادی داشته باشد.
اگر به دنبال کابلی هستید که علاوه بر کیفیت انتقال سیگنال، فضای کمی اشغال کند و نصب آسانی داشته باشد، کابل RG179 یکی از بهترین انتخابها برای پروژههای حرفهای محسوب میشود.

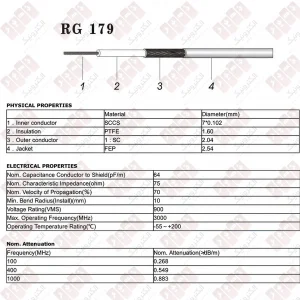

ساختار کابل RG179 چگونه است؟
عملکرد مطلوب کابل RG179 تنها به امپدانس 75 اهم محدود نمیشود. هر لایه از این کابل وظیفه مشخصی بر عهده دارد و مجموع این لایهها باعث انتقال پایدار اطلاعات در فرکانسهای بالا میشود.
هادی مرکزی (Center Conductor)
هادی مرکزی این کابل از رشتههای افشان Copper Clad Steel با روکش نقره تشکیل شده است. این ساختار علاوه بر افزایش استحکام مکانیکی، رسانایی مناسبی برای انتقال سیگنالهای فرکانس بالا فراهم میکند و در برابر خم شدنهای مکرر مقاومت بیشتری نسبت به برخی هادیهای معمولی دارد.
عایق PTFE
پس از هادی مرکزی، لایه عایق از جنس PTFE (Polytetrafluoroethylene) قرار دارد. PTFE که بسیاری آن را با نام تفلون میشناسند، یکی از بهترین مواد دیالکتریک در صنعت کابل است. این ماده ظرفیت خازنی پایین، پایداری الکتریکی بالا و مقاومت بسیار خوبی در برابر حرارت دارد و به کاهش افت سیگنال در فرکانسهای بالا کمک میکند.
شیلد بافتهشده
برای جلوگیری از ورود نویز و تداخل الکترومغناطیسی، کابل RG179 از شیلد بافتهشده با پوشش حدود 95 درصد استفاده میکند. این شیلد که از مس نقرهاندود ساخته میشود، نقش مهمی در حفظ کیفیت سیگنال و کاهش تداخلهای محیطی دارد.
روکش FEP
لایه بیرونی کابل از جنس FEP (Fluorinated Ethylene Propylene) ساخته شده است. این روکش علاوه بر مقاومت در برابر حرارت، در برابر رطوبت، روغن، مواد شیمیایی، اشعه UV و سایش نیز عملکرد بسیار خوبی دارد. به همین دلیل کابل RG179 برای استفاده در محیطهای سخت و پروژههایی که به دوام بالا نیاز دارند، گزینهای مناسب محسوب میشود.
مشخصات فنی کابل کواکسیال RG179
- امپدانس: 75 اهم
- حداکثر فرکانس کاری: 3 گیگاهرتز
- قطر خارجی: 2.54 میلیمتر
- قطر هادی مرکزی: 0.30 میلیمتر
- عایق: PTFE
- روکش: FEP
- شیلد: مس نقرهاندود با پوشش حدود 95٪
- حداقل شعاع خمش: 10.16 میلیمتر
- محدوده دمای کاری: 55- تا 200+ درجه سانتیگراد
- حداکثر ولتاژ کاری: 900 ولت
- امکان استفاده در سیستمهای RF و انتقال تصویر با امپدانس 75 اهم
چرا کابل کواکسیال RG179 انتخاب مناسبی برای انتقال سیگنال است؟
کابل RG179 تنها به دلیل قطر کم یا انعطافپذیری بالا شناخته نمیشود. این کابل برای انتقال دقیق سیگنال در فرکانسهای بالا طراحی شده است و به همین دلیل در بسیاری از تجهیزات حساس از آن استفاده میکنند. ساختار داخلی مهندسیشده، امپدانس استاندارد 75 اهم و استفاده از مواد اولیه باکیفیت باعث میشود کیفیت سیگنال حتی در شرایط کاری سخت نیز حفظ شود.
یکی از مهمترین مزیتهای کابل RG179، کاهش تداخل الکترومغناطیسی است. شیلد بافتهشده با پوشش بالا از ورود نویزهای محیطی جلوگیری میکند و اجازه میدهد سیگنال با کمترین افت به مقصد برسد. این ویژگی در تجهیزات ویدئویی، سیستمهای انتقال تصویر، تجهیزات اندازهگیری و دستگاههای مخابراتی اهمیت زیادی دارد.
مزایای کابل RG179
- امپدانس استاندارد 75 اهم برای انتقال دقیق سیگنال
- قطر کم و نصب آسان در فضاهای محدود
- انعطافپذیری مناسب برای مسیرهای پیچیده
- عایق PTFE با پایداری الکتریکی بالا
- روکش FEP مقاوم در برابر حرارت، رطوبت و مواد شیمیایی
- شیلد مس نقرهاندود با پوشش حدود 95 درصد برای کاهش نویز
- تحمل دمای کاری از 55- تا 200+ درجه سانتیگراد
- مناسب برای انتقال سیگنالهای RF و ویدئویی
- وزن کم و شعاع خمش مناسب
- طول عمر بالا در صورت نصب صحیح
امپدانس 75 اهم چه مزیتی دارد؟
امپدانس 75 اهم یکی از استانداردهای رایج برای انتقال سیگنالهای ویدئویی و بسیاری از سیستمهای ارتباطی است. زمانی که امپدانس کابل با امپدانس تجهیزات یکسان باشد، بازتاب سیگنال کاهش پیدا میکند و انتقال اطلاعات با کیفیت بالاتری انجام میشود. به همین دلیل کابل RG179 در تجهیزات انتقال تصویر، دوربینهای حرفهای، سیستمهای HD-SDI، تجهیزات آزمایشگاهی و بسیاری از دستگاههای اندازهگیری مورد استفاده قرار میگیرد.
عایق PTFE چه تاثیری در عملکرد کابل دارد؟
PTFE که بیشتر با نام تفلون شناخته میشود، یکی از بهترین مواد عایقی برای کابلهای فرکانس بالا است. این ماده علاوه بر تحمل دمای زیاد، ثابت دیالکتریک پایینی دارد و همین ویژگی باعث کاهش تلفات سیگنال میشود. همچنین PTFE در برابر رطوبت، بسیاری از مواد شیمیایی و فرسایش مقاومت بالایی دارد و عملکرد کابل را در طول زمان حفظ میکند.
روکش FEP چه تفاوتی با روکشهای معمولی دارد؟
روکش FEP علاوه بر محافظت از ساختار داخلی کابل، مقاومت بسیار خوبی در برابر حرارت، روغن، مواد شیمیایی، نور خورشید و شرایط محیطی دارد. این ویژگی باعث میشود کابل RG179 در محیطهای صنعتی، فضای باز و پروژههایی که شرایط کاری دشواری دارند نیز عملکرد مناسبی داشته باشد. همچنین سطح صاف این روکش باعث میشود کابل بهراحتی از داخل داکت یا لوله عبور کند.
کاربردهای کابل کواکسیال RG179
به دلیل کیفیت انتقال سیگنال، قطر کم و انعطافپذیری مناسب، کابل RG179 در بسیاری از تجهیزات الکترونیکی و مخابراتی استفاده میشود.
- تجهیزات RF و مخابراتی
- گیرندهها و فرستندههای رادیویی
- تجهیزات GPS و سیستمهای موقعیتیاب
- شبکههای WLAN
- تجهیزات پزشکی و آزمایشگاهی
- ابزارهای اندازهگیری و تست
- دوربینهای حرفهای و تجهیزات ویدئویی
- سیستمهای ارتباطی و انتقال داده
مقایسه کابل RG179 با کابلهای مشابه
در زمان انتخاب کابل کواکسیال، بسیاری از کاربران بین مدلهایی مانند RG179، RG174، RG316 و RG58 مردد هستند. هرکدام از این کابلها برای کاربرد مشخصی طراحی شدهاند و انتخاب صحیح آنها به امپدانس، فرکانس کاری، شرایط محیطی و نوع تجهیزات بستگی دارد.
کابل RG179 یا RG316؟
مهمترین تفاوت این دو کابل در امپدانس آنها است. کابل RG179 دارای امپدانس 75 اهم است و بیشتر در سیستمهای انتقال تصویر، تجهیزات ویدئویی، SDI، HD-SDI و بسیاری از تجهیزات اندازهگیری استفاده میشود. در مقابل، کابل RG316 دارای امپدانس 50 اهم است و بیشتر برای تجهیزات RF، GPS، آنتن، Wi-Fi، مخابرات و سیستمهای فرکانس رادیویی کاربرد دارد. بنابراین این دو کابل جایگزین یکدیگر نیستند و باید متناسب با مشخصات تجهیزات انتخاب شوند.
کابل RG179 یا RG174؟
هر دو کابل قطر کمی دارند، اما RG179 برای تجهیزات 75 اهم طراحی شده است، در حالی که RG174 امپدانس 50 اهم دارد. اگر دستگاه شما برای کابل 75 اهم طراحی شده باشد، استفاده از RG179 باعث تطابق بهتر امپدانس و انتقال دقیقتر سیگنال خواهد شد.
کابل RG179 یا RG58؟
کابل RG58 قطر بیشتری نسبت به RG179 دارد و معمولاً در کاربردهای 50 اهم مورد استفاده قرار میگیرد. اگر فضای نصب محدود باشد و تجهیزات شما به کابل 75 اهم نیاز داشته باشند، RG179 انتخاب مناسبتری خواهد بود. همچنین وزن کمتر و انعطافپذیری بالاتر این کابل، نصب آن را در تجهیزات کوچک و فضاهای محدود آسانتر میکند.
راهنمای انتخاب کابل RG179
قبل از خرید کابل RG179 بهتر است چند نکته مهم را بررسی کنید تا کابل انتخابشده با نیاز پروژه شما مطابقت داشته باشد.
- ابتدا امپدانس تجهیزات را بررسی کنید؛ این کابل برای سیستمهای 75 اهم طراحی شده است.
- در صورت استفاده در محیطهای گرم یا دارای مواد شیمیایی، روکش FEP انتخاب مناسبی خواهد بود.
- اگر مسیر نصب دارای خمهای متعدد است، انعطافپذیری کابل اهمیت زیادی دارد.
- برای جلوگیری از افت سیگنال، طول کابل را متناسب با نیاز پروژه انتخاب کنید.
- نوع کانکتور مورد نیاز مانند BNC، SMA یا سایر کانکتورهای سازگار را قبل از خرید مشخص کنید.
چرا کابل RG179 انتخاب مناسبی برای پروژههای حرفهای است؟
کابل RG179 ترکیبی از ابعاد کوچک، انعطافپذیری مناسب و کیفیت انتقال سیگنال را ارائه میدهد. استفاده از عایق PTFE، شیلد بافتهشده با پوشش بالا و روکش مقاوم FEP باعث شده است این کابل در بسیاری از پروژههای مخابراتی، انتقال تصویر، تجهیزات آزمایشگاهی، سیستمهای اندازهگیری و تجهیزات ویدئویی عملکرد قابل اعتمادی داشته باشد.
اگر به دنبال کابلی هستید که علاوه بر کیفیت ساخت بالا، در برابر تغییرات دما، رطوبت و نویز محیط نیز مقاومت مناسبی داشته باشد، کابل کواکسیال RG179 میتواند یکی از بهترین گزینهها برای استفاده در پروژههای حرفهای باشد.
سوالات متداول درباره کابل RG179
کابل RG179 برای چه کاربردهایی مناسب است؟
این کابل بیشتر در انتقال تصویر، سیستمهای SDI و HD-SDI، تجهیزات RF با امپدانس 75 اهم، تجهیزات پزشکی، دستگاههای اندازهگیری، GPS، WLAN و بسیاری از تجهیزات الکترونیکی استفاده میشود.
امپدانس کابل RG179 چقدر است؟
امپدانس استاندارد کابل RG179 برابر با 75 اهم است و برای تجهیزاتی که با همین امپدانس طراحی شدهاند بهترین عملکرد را ارائه میدهد.
روکش FEP چه مزیتی دارد؟
روکش FEP مقاومت بسیار خوبی در برابر حرارت، مواد شیمیایی، رطوبت، روغن و اشعه UV دارد و باعث افزایش دوام کابل در شرایط محیطی مختلف میشود.
عایق PTFE چه تاثیری بر عملکرد کابل دارد؟
PTFE به دلیل خواص دیالکتریک مناسب، باعث کاهش افت سیگنال، افزایش پایداری الکتریکی و تحمل دمای بالا میشود و عملکرد کابل را در فرکانسهای بالا بهبود میدهد.
نکات مهم هنگام خرید کابل کواکسیال RG179
قبل از خرید کابل RG179 بهتر است مشخصات فنی تجهیزات خود را بررسی کنید. این کابل با امپدانس 75 اهم طراحی شده است و بهترین عملکرد را زمانی ارائه میدهد که تمام اجزای مسیر انتقال سیگنال نیز بر اساس همین امپدانس انتخاب شوند. استفاده از کابل با امپدانس نامناسب میتواند باعث بازتاب سیگنال، افزایش تلفات و کاهش کیفیت انتقال اطلاعات شود.
طول کابل نیز اهمیت زیادی دارد. هرچه طول کابل بیشتر شود، میزان افت سیگنال نیز افزایش پیدا میکند. به همین دلیل توصیه میشود طول کابل را متناسب با نیاز واقعی پروژه انتخاب کنید و از افزایش بیدلیل طول مسیر جلوگیری شود.
اگر کابل در محیطهایی با دمای بالا، رطوبت، مواد شیمیایی یا فضای باز نصب میشود، استفاده از کابل RG179 با عایق PTFE و روکش FEP انتخاب مناسبی خواهد بود. این ساختار باعث افزایش دوام کابل و حفظ کیفیت انتقال سیگنال در طول زمان میشود.
مشخصات فنی کابل RG179
| مشخصه | مقدار |
|---|---|
| نوع کابل | کابل کواکسیال RG179 |
| امپدانس | 75 اهم |
| حداکثر فرکانس کاری | 3 گیگاهرتز |
| قطر خارجی کابل | 2.54 میلیمتر |
| هادی مرکزی | 7 رشته فولاد با روکش مس نقرهاندود (SPCW) |
| عایق | PTFE (تفلون) |
| شیلد | مس نقرهاندود با پوشش حدود 95 درصد |
| روکش | FEP |
| ولتاژ کاری | 900 ولت |
| دمای کاری | 55- تا 200+ درجه سانتیگراد |
جمعبندی
کابل کواکسیال RG179 یکی از کابلهای پرکاربرد با امپدانس 75 اهم است که برای انتقال سیگنالهای ویدئویی و فرکانس بالا طراحی شده است. استفاده از هادی با روکش نقره، عایق PTFE، شیلد با پوشش بالا و روکش مقاوم FEP باعث شده این کابل در تجهیزات انتقال تصویر، دستگاههای اندازهگیری، سیستمهای مخابراتی، تجهیزات پزشکی، GPS، WLAN و بسیاری از کاربردهای تخصصی عملکردی پایدار و مطمئن داشته باشد.
اگر به دنبال یک کابل کواکسیال با کیفیت ساخت بالا، ابعاد کوچک، انعطافپذیری مناسب و مقاومت بالا در برابر حرارت و نویز هستید، کابل RG179 میتواند انتخابی مطمئن برای پروژههای حرفهای و نیمهحرفهای باشد.
