اتنیتور 10dB وینشل مدل 3T-10، وات2، 12.4GHz

اتنیتور 10dB وینشل مدل 3T-10، وات2، 12.4GHz

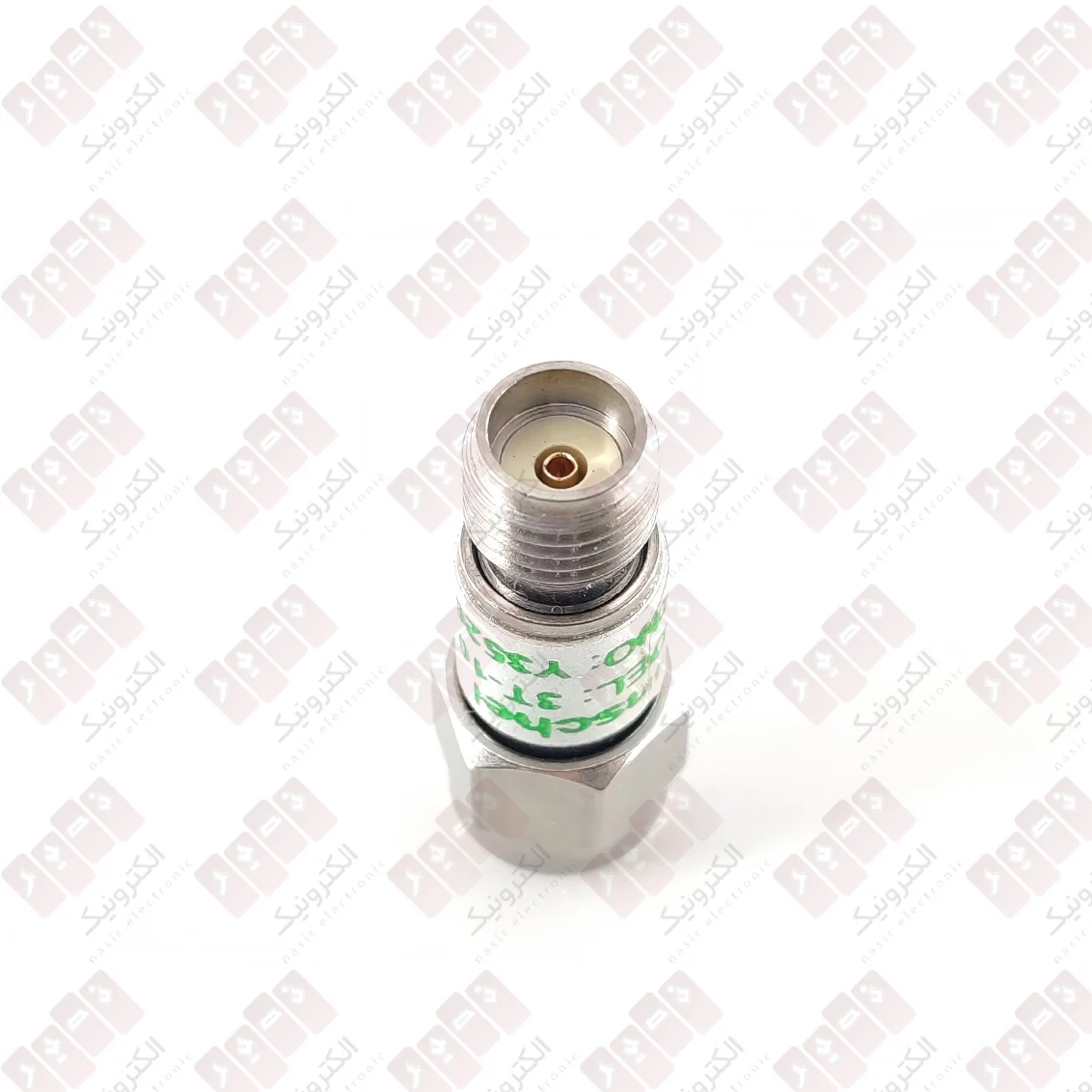

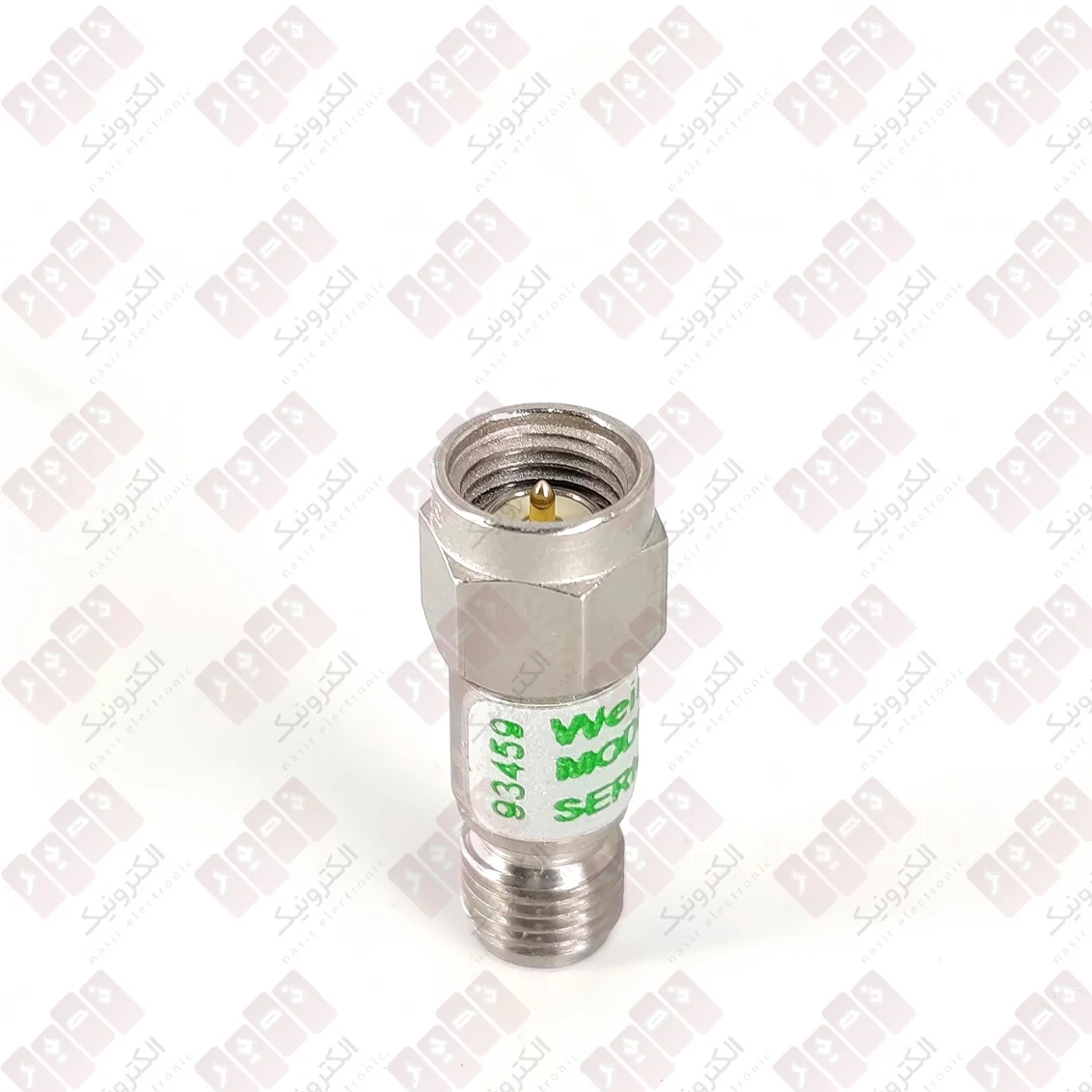

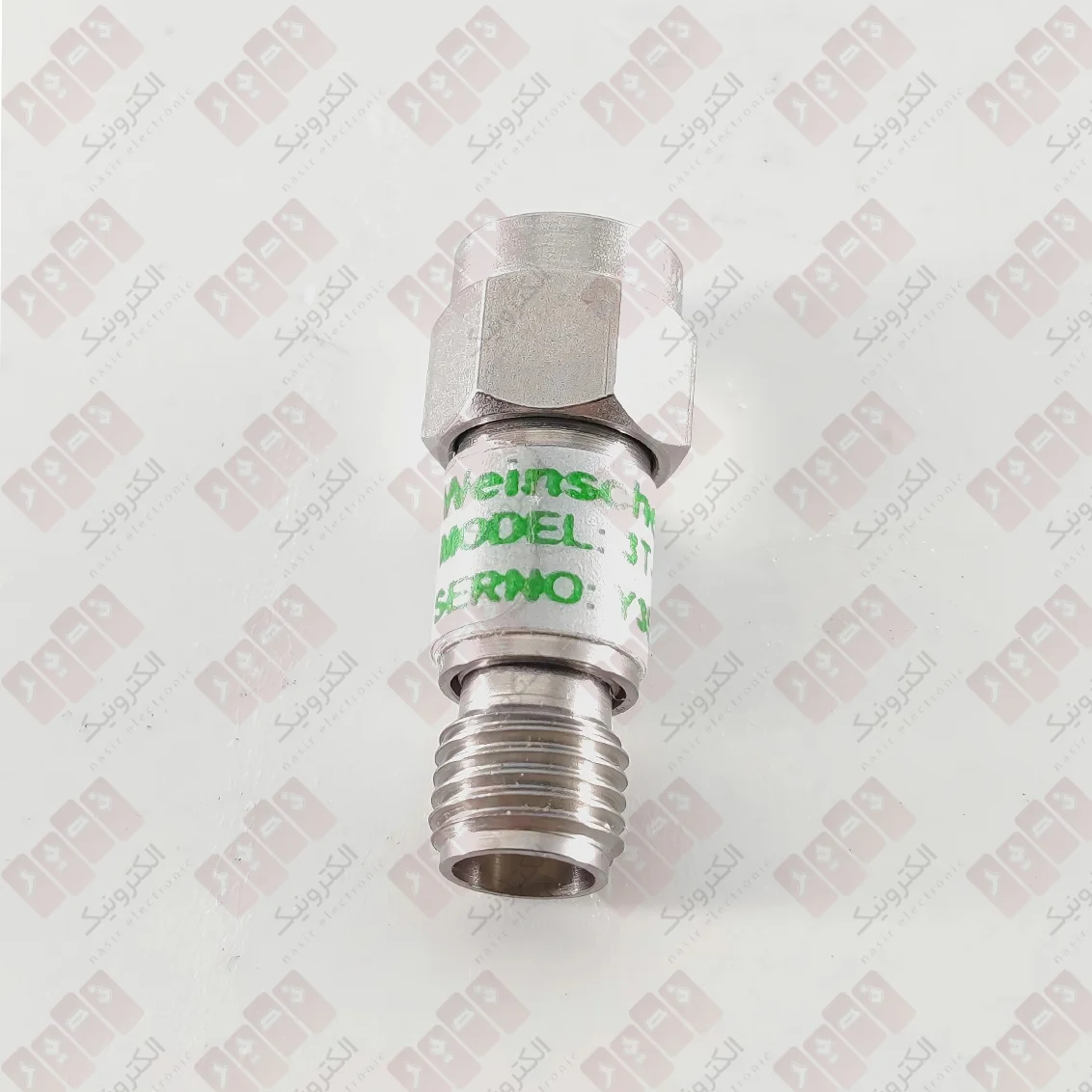

اتنیتور 10dB وینشل مدل 3T-10 یک تضعیف‌کننده ثابت RF از برند Weinschel است که برای کاهش و کنترل سطح سیگنال در مسیرهای RF و مایکروویو استفاده می‌شود. این مدل دارای تضعیف 10dB، توان متوسط 2 وات و محدوده فرکانسی DC تا 12.4GHz است و برای سیستم‌های دارای امپدانس 50 اهم طراحی شده است.

مدل 3T-10 به کانکتور SMA با پیکربندی Female/Male یا مادگی و نری مجهز شده است. حداکثر VSWR اعلام‌شده برای این مدل 1.25:1 است. ترکیب تضعیف 10dB، فرکانس کاری تا 12.4GHz و کانکتور SMA، این محصول را برای بسیاری از مسیرهای کواکسیال و تجهیزات RF مناسب می‌کند.

مشخصات فنی اتنیتور وینشل 3T-10

اتنیتور 10dB وینشل چه کاربردی دارد؟

اتنیتور RF برای کاهش سطح توان سیگنال در یک مسیر استفاده می‌شود. مقدار تضعیف 10dB در مدل 3T-10 باعث کاهش سطح سیگنال عبوری می‌شود و می‌تواند در تنظیم سیگنال، تست تجهیزات و ایجاد سطح مناسب برای ورودی بخش‌های مختلف سیستم مورد استفاده قرار گیرد.

در تجهیزات مخابراتی و آزمایشگاهی، کنترل سطح سیگنال اهمیت زیادی دارد. استفاده از یک اتنیتور ثابت مانند Weinschel 3T-10 می‌تواند به تنظیم سطح سیگنال در مسیر RF کمک کند و از ورود سطح نامناسب سیگنال به بخش بعدی جلوگیری کند.

محدوده فرکانسی تا 12.4GHz

یکی از مشخصات مهم این محصول، محدوده فرکانسی DC تا 12.4GHz است. چنین محدوده‌ای امکان استفاده از اتنیتور 3T-10 را در طیف متنوعی از مدارها و تجهیزات RF و مایکروویو فراهم می‌کند.

هنگام انتخاب اتنیتور باید فرکانس کاری سیستم با محدوده فرکانسی محصول مطابقت داشته باشد. مدل 3T-10 برای کاربردهایی طراحی شده است که به تضعیف ثابت 10dB در محدوده DC تا 12.4GHz نیاز دارند.

توان 2 وات

توان متوسط اعلام‌شده برای Weinschel 3T-10 برابر با 2 وات در دمای محیط 25 درجه سانتی‌گراد است. طبق دیتاشیت رسمی سری 3T، با افزایش دمای محیط ظرفیت توان کاهش پیدا می‌کند و در دمای 125 درجه سانتی‌گراد به 0.5 وات می‌رسد.

سازنده همچنین برای سری 3T توان پیک 500 وات را در شرایط مشخص، یعنی پالس 5 میکروثانیه و چرخه کاری 0.2 درصد، اعلام کرده است. بنابراین برای استفاده از این محصول باید توان متوسط، دمای محیط و شرایط سیگنال به صورت هم‌زمان در نظر گرفته شود.

کانکتور SMA نری و مادگی

اتنیتور 3T-10 از کانکتور SMA با پیکربندی Female/Male استفاده می‌کند. این نوع اتصال امکان استفاده از محصول را در مسیرهای RF دارای اتصالات SMA فراهم می‌کند.

پیش از نصب، نوع کانکتور تجهیزات و کابل باید بررسی شود تا اتصال به شکل صحیح انجام گیرد. کانکتورهای سری 3T مطابق اطلاعات سازنده با ابعاد رابط SMA بر اساس MIL-STD-348 طراحی شده‌اند.

امپدانس 50 اهم و VSWR

امپدانس نامی این اتنیتور 50 اهم است؛ بنابراین برای استفاده در سیستم‌های RF و کواکسیال 50 اهم انتخاب می‌شود. حداکثر VSWR اعلام‌شده برای مدل 3T-10 برابر با 1.25:1 است.

هماهنگی امپدانس میان اتنیتور، کابل و سایر تجهیزات اهمیت زیادی دارد. انتخاب صحیح امپدانس به کاهش مشکلات ناشی از عدم تطابق در مسیر RF کمک می‌کند.

طراحی مقاوم و ابعاد کوچک

سری Weinschel 3T با طراحی مقاوم برای کاربردهای RF ساخته شده است. بدنه و کانکتورهای این خانواده از فولاد ضدزنگ با عملیات سطحی مناسب ساخته شده‌اند و کنتاکت‌ها از مس بریلیم با روکش طلا هستند.

طراحی جمع‌وجور، یکی دیگر از ویژگی‌های این خانواده است. طبق دیتاشیت رسمی، وزن مدل‌های دارای تضعیف 1 تا 12dB برابر با 3.9 گرم است. سازنده همچنین به طراحی مقاوم کانکتورها و رعایت الزامات محیطی MIL-DTL-3933 اشاره کرده است.

کاربردهای اتنیتور 10dB وینشل 3T-10

• کنترل سطح سیگنال در مسیرهای RF
• تست و اندازه‌گیری تجهیزات مخابراتی
• استفاده در تجهیزات آزمایشگاهی RF
• مدارها و سیستم‌های مایکروویو
• مسیرهای کواکسیال با امپدانس 50 اهم
• تنظیم سطح سیگنال در تجهیزات تست RF

نکات مهم هنگام خرید اتنیتور 10dB

برای انتخاب اتنیتور مناسب، مقدار تضعیف، توان، محدوده فرکانسی، امپدانس و نوع کانکتور را بررسی کنید. در مدل 3T-10 مقدار تضعیف 10dB، توان متوسط 2 وات، امپدانس 50 اهم و محدوده فرکانسی DC تا 12.4GHz است.

نوع کانکتور نیز اهمیت زیادی دارد. این محصول دارای اتصال SMA از نوع Female/Male است؛ بنابراین بهتر است پیش از خرید، نوع کانکتور موجود روی کابل یا تجهیز مورد نظر را بررسی کنید.

چرا اتنیتور وینشل 3T-10؟

Weinschel 3T-10 ترکیبی از تضعیف ثابت 10dB، توان متوسط 2 وات و محدوده فرکانسی DC تا 12.4GHz را ارائه می‌دهد. کانکتور SMA، امپدانس 50 اهم، طراحی مقاوم و ابعاد کوچک نیز از ویژگی‌های مهم این مدل هستند.

این مشخصات باعث می‌شوند مدل 3T-10 برای استفاده در بسیاری از کاربردهای RF، مخابراتی، مایکروویو و تست و اندازه‌گیری قابل بررسی باشد. انتخاب نهایی باید بر اساس مشخصات دقیق سیستم و شرایط کاری انجام شود.

جمع‌بندی

اتنیتور 10dB وینشل مدل 3T-10 یک تضعیف‌کننده ثابت RF با توان متوسط 2 وات و محدوده فرکانسی DC تا 12.4GHz است. این محصول با امپدانس 50 اهم و کانکتور SMA از نوع Female/Male عرضه می‌شود و حداکثر VSWR اعلام‌شده آن 1.25:1 است.

اگر به دنبال یک اتنیتور 10dB برای کنترل سطح سیگنال در مسیرهای RF هستید، مشخصات فنی این مدل می‌تواند آن را برای کاربردهای مختلف تست، اندازه‌گیری، مخابراتی و مایکروویو مناسب کند. پیش از استفاده نیز باید توان، فرکانس، نوع اتصال و شرایط دمایی سیستم با مشخصات محصول مطابقت داده شود.

سوالات متداول

اتنیتور Weinschel 3T-10 چند دسی‌بل تضعیف دارد؟

مقدار تضعیف این مدل 10dB است و برای کاهش ثابت سطح سیگنال در مسیر RF استفاده می‌شود.

توان اتنیتور 3T-10 چقدر است؟

توان متوسط این مدل 2 وات در دمای محیط 25 درجه سانتی‌گراد است. با افزایش دما، توان قابل استفاده کاهش پیدا می‌کند.

فرکانس کاری Weinschel 3T-10 چقدر است؟

محدوده فرکانسی این اتنیتور از DC تا 12.4GHz اعلام شده است.

کانکتور اتنیتور 3T-10 چیست؟

این مدل دارای کانکتور SMA با پیکربندی Female/Male، یعنی یک اتصال نری و یک اتصال مادگی، است.

امپدانس این اتنیتور چند اهم است؟

امپدانس نامی Weinschel 3T-10 برابر با 50 اهم است.

VSWR مدل 3T-10 چقدر است؟

حداکثر VSWR اعلام‌شده برای این مدل 1.25:1 است.
