کانکتور فلنچ نری ۷ پین XR12J7A
کانکتور فلنچ نری XR12J7A یک کانکتور گرد چندپین از سری XR12 است که برای ایجاد اتصالات الکتریکی در تجهیزات دارای محل نصب پنلی استفاده می‌شود. این مدل دارای هفت کنتاکت پینی، بدنه فلزی و فلنچ مربعی برای اتصال به پنل یا بدنه دستگاه است. طراحی چندپین آن امکان انتقال چند مسیر اتصال الکتریکی را از طریق یک مجموعه کانکتور فراهم می‌کند.
اگر برای دستگاه خود به یک کانکتور فلنچ نری ۷ پین نیاز دارید، مهم است که علاوه بر تعداد پین‌ها، ابعاد نصب، آرایش کنتاکت‌ها و نوع کانکتور مقابل را نیز بررسی کنید. تطبیق این موارد کمک می‌کند قطعه انتخاب‌شده با مجموعه موردنظر سازگار باشد.

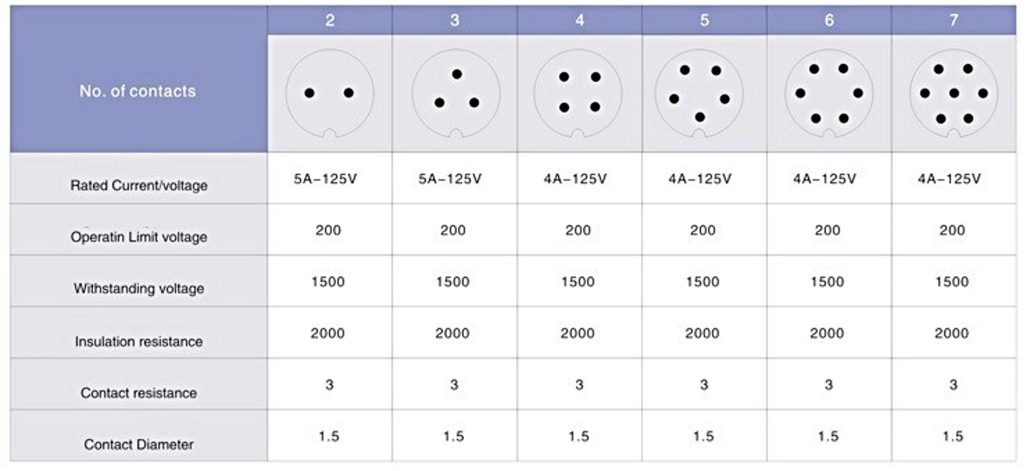

مشخصات کانکتور XR12J7A
- مدل محصول: XR12J7A
- سری کانکتور: XR12
- نوع کنتاکت: پینی (نری)
- تعداد کنتاکت‌ها: ۷ پین
- ساختار نصب: پنلی با فلنچ مربعی
- جنس بدنه: فلزی؛ جنس دقیق آلیاژ باید از دیتاشیت همین مدل تأیید شود.
- شناسه محصول: XR12J7A
بررسی پارت‌نامبر XR12J7A

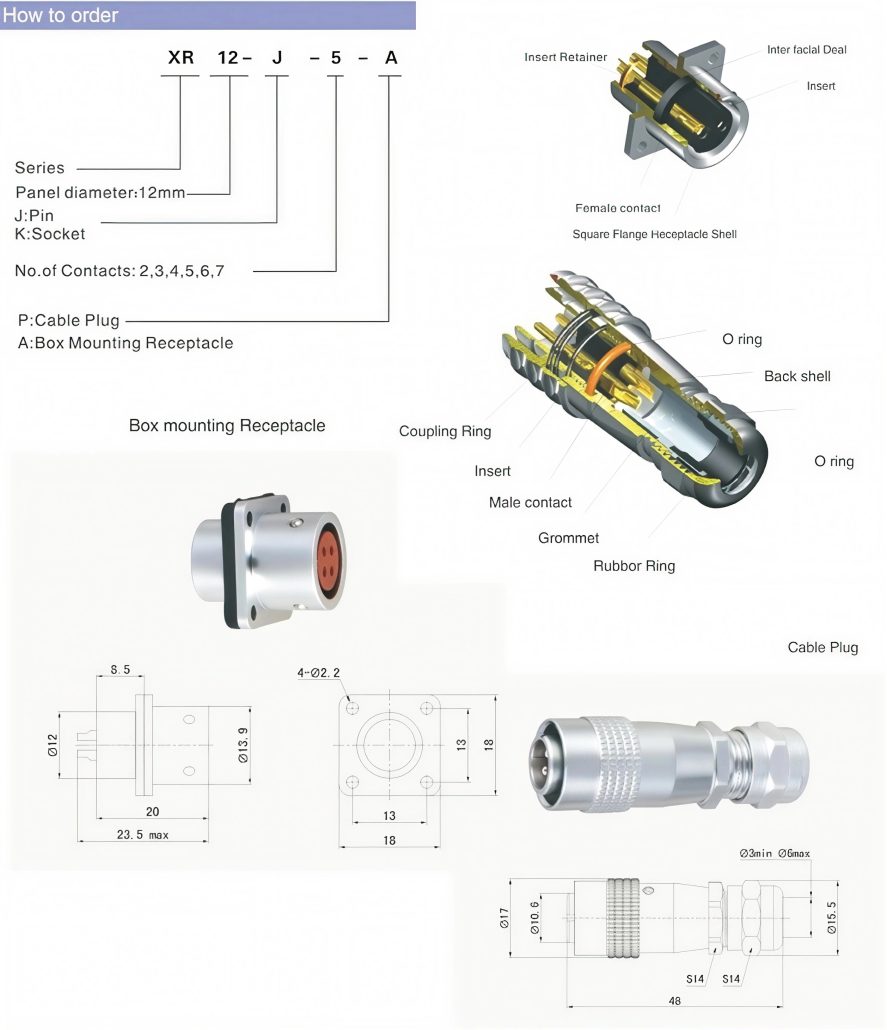

پارت‌نامبر XR12J7A برای شناسایی مدل و مشخصات ساختاری کانکتور استفاده می‌شود. بر اساس نمودار کدگذاری ارائه‌شده برای این محصول، اجزای کد به شکل زیر تفسیر می‌شوند:
- XR12: شناسه سری کانکتور.
- J: نوع کنتاکت پینی یا نری.
- 7: تعداد هفت کنتاکت.
- A: مدل سوکت یا کانکتور مخصوص نصب روی پنل، مطابق نمودار کدگذاری محصول.
توجه داشته باشید که حرف A در این کد به نوع قطعه و ساختار نصب اشاره دارد و به‌تنهایی به معنی مادگی بودن کنتاکت‌ها نیست. بنابراین، هنگام سفارش باید نوع کنتاکت پینی و شکل واقعی قطعه را نیز بررسی کنید.
طراحی فلنچ مربعی و نصب روی پنل
یکی از ویژگی‌های ظاهری کانکتور XR12J7A، فلنچ مربعی آن است. این ساختار برای نصب کانکتور روی پنل یا بدنه تجهیزات در نظر گرفته شده و امکان ثابت‌کردن قطعه با پیچ را فراهم می‌کند. در نتیجه، کانکتور می‌تواند در محل مشخصی از مجموعه نصب شود و اتصال آن با سایر اجزای دستگاه مدیریت‌پذیرتر باشد.
بر اساس نقشه ابعادی ارائه‌شده برای این مدل، ابعاد فلنچ حدود ۱۸ در ۱۸ میلی‌متر و تعداد سوراخ‌های نصب چهار عدد است. قطر سوراخ‌ها در نقشه حدود ۲٫۲ میلی‌متر و فاصله مشخص‌شده بین آن‌ها حدود ۱۳ میلی‌متر است. پیش از ساخت پنل یا سفارش قطعه جایگزین، این ابعاد را با نقشه اصلی و نمونه واقعی تطبیق دهید.
کانکتور ۷ پین XR12J7A چه کاربردی دارد؟
کانکتورهای چندپین پنلی در مجموعه‌هایی استفاده می‌شوند که به چند مسیر اتصال الکتریکی در یک رابط نیاز دارند. با توجه به ساختار این مدل، می‌توان آن را برای بررسی و استفاده در تجهیزات الکترونیکی، دستگاه‌های کنترلی، ابزارهای صنعتی و مجموعه‌های دارای اتصال پنلی در نظر گرفت؛ البته سازگاری نهایی به مشخصات الکتریکی و مکانیکی پروژه بستگی دارد.
برای انتخاب این کانکتور در یک کاربرد مشخص، موارد زیر را بررسی کنید:
- تطبیق تعداد و آرایش هفت کنتاکت با کانکتور مقابل.
- بررسی ابعاد فلنچ و محل سوراخ‌های نصب روی پنل.
- تطبیق نوع کنتاکت نری با نوع کنتاکت قطعه مقابل.
- بررسی روش اتصال سیم‌ها و سازگاری آن با کابل یا مدار موردنظر.
- بررسی جریان و ولتاژ مجاز، مقاومت عایقی و درجه حفاظت بر اساس دیتاشیت معتبر همین مدل.
نکات مهم پیش از خرید کانکتور فلنچ نری XR12J7A
پیش از خرید کانکتور XR12J7A، فقط به شباهت ظاهری یا تعداد پین‌ها اکتفا نکنید. دو کانکتور ممکن است تعداد کنتاکت یکسانی داشته باشند، اما از نظر ابعاد، چیدمان پین‌ها، نوع اتصال یا مشخصات الکتریکی با یکدیگر سازگار نباشند.
اگر این محصول را برای جایگزینی یک قطعه قدیمی انتخاب می‌کنید، پارت‌نامبر کامل، نمای روبه‌رو، نقشه نصب و نوع کانکتور مقابل را بررسی کنید. همچنین، جریان نامی، ولتاژ کاری و میزان مقاومت در برابر رطوبت یا گردوغبار باید از مستندات معتبر همان مدل تأیید شود؛ زیرا نمی‌توان این مقادیر را صرفاً از روی ظاهر کانکتور تعیین کرد.
جمع‌بندی
کانکتور فلنچ نری ۷ پین XR12J7A دارای ساختار گرد، هفت کنتاکت پینی و فلنچ مربعی برای نصب پنلی است. پارت‌نامبر این مدل به شناسایی سری، نوع کنتاکت، تعداد پین‌ها و ساختار نصب کمک می‌کند.
برای انتخاب دقیق و اطمینان از سازگاری، ابعاد نصب، آرایش کنتاکت‌ها و مشخصات الکتریکی را با مستندات فنی محصول و نیاز مجموعه خود تطبیق دهید.
مدل محصول: XR12J7A | نوع: کانکتور فلنچ نری | تعداد پین: ۷
