اتنیتور RF 100 وات 30dB 6GHz با کانکتور N نر به ماده
اتنیتور RF 100 وات 30dB 6GHz یک تضعیفکننده ثابت برای کاهش سطح سیگنال در مسیرهای رادیویی و مخابراتی است. این قطعه برای زمانی استفاده میشود که لازم است قدرت سیگنال RF قبل از رسیدن به بخش بعدی مدار یا تجهیزات، به مقدار مشخصی کاهش پیدا کند. این مدل دارای توان نامی 100 وات، تضعیف 30dB و مشخصه 6GHz است و از دو کانکتور N، شامل یک کانکتور N نر و یک کانکتور N ماده، استفاده میکند.
اتنیتور در مسیر سیگنال قرار میگیرد و بخشی از توان سیگنال را به گرما تبدیل میکند. به همین دلیل، مدلهای پرتوان مانند این محصول معمولاً دارای بدنه فلزی و ساختار پرهدار برای کمک به دفع گرما هستند. در اتنیتورهای 100 واتی، خنککاری مناسب و ایجاد جریان هوای کافی در اطراف بدنه اهمیت دارد، زیرا توان قابل تحمل به شرایط استفاده و دمای محیط نیز وابسته است.
تضعیف 30dB در اتنیتور یعنی چه؟
عدد 30dB میزان کاهش سیگنال توسط اتنیتور را مشخص میکند. به زبان ساده، این قطعه قدرت سیگنال عبوری را به مقدار مشخصی کاهش میدهد تا سطح سیگنال برای بخش بعدی سیستم مناسبتر شود. در حالت ایدهآل، تضعیف 30dB به معنی عبور حدود یکهزارم توان ورودی از خروجی است.
برای مثال، اگر یک سیگنال با توان 100 وات به صورت ایدهآل وارد اتنیتور 30dB شود، مقدار توان خروجی از نظر محاسبه تئوری حدود 0.1 وات خواهد بود و بخش عمده توان در خود اتنیتور به گرما تبدیل میشود. این مثال فقط برای توضیح مفهوم 30dB است و نباید به عنوان شرایط مجاز استفاده از محصول در همه حالتها در نظر گرفته شود.
توان 100 وات چه مفهومی دارد؟
توان نامی 100 وات نشان میدهد این اتنیتور برای کاربردهای RF با سطح توان بالاتر طراحی شده است. برخلاف یک رابط ساده، اتنیتور پرتوان هنگام کاهش سیگنال، بخشی از انرژی RF را به گرما تبدیل میکند. بنابراین طراحی بدنه و سیستم دفع حرارت در عملکرد آن اهمیت زیادی دارد.
در منابع فنی مربوط به اتنیتورهای مشابه، توان 100 وات به عنوان توان متوسط قابل تحمل در شرایط مشخص اعلام شده است و با افزایش دمای محیط، میزان توان قابل استفاده میتواند کاهش پیدا کند. بنابراین هنگام استفاده از اتنیتور در توانهای بالا، باید شرایط نصب، تهویه و دمای محیط مورد توجه قرار گیرد.
فرکانس 6GHz
این اتنیتور برای مشخصه فرکانسی 6GHz در نظر گرفته شده است و برای مسیرهای انتقال سیگنال با فرکانس بالا کاربرد دارد. اتنیتورهای مشابه با توان 100 وات و تضعیف 30dB نیز در مشخصه 6GHz تولید میشوند و در تجهیزات و سامانههای مخابراتی و رادیویی مورد استفاده قرار میگیرند.
انتخاب اتنیتور مناسب باید بر اساس فرکانس سیگنال، میزان تضعیف مورد نیاز، توان عبوری و نوع اتصال انجام شود. استفاده از قطعهای که از نظر فرکانس یا توان با سیستم سازگار نباشد، میتواند باعث عملکرد نامناسب یا افزایش حرارت شود.
کانکتور N نر به N ماده

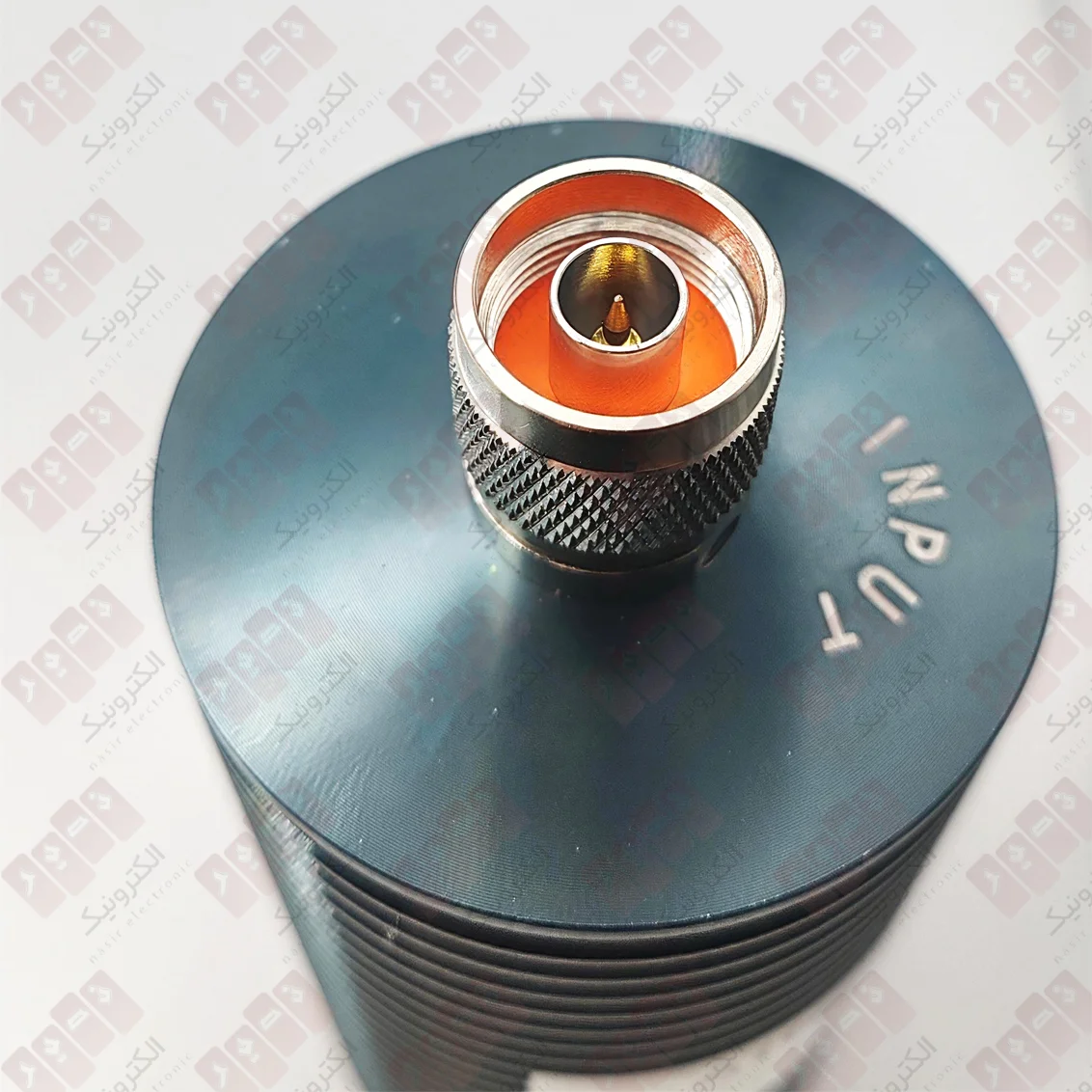

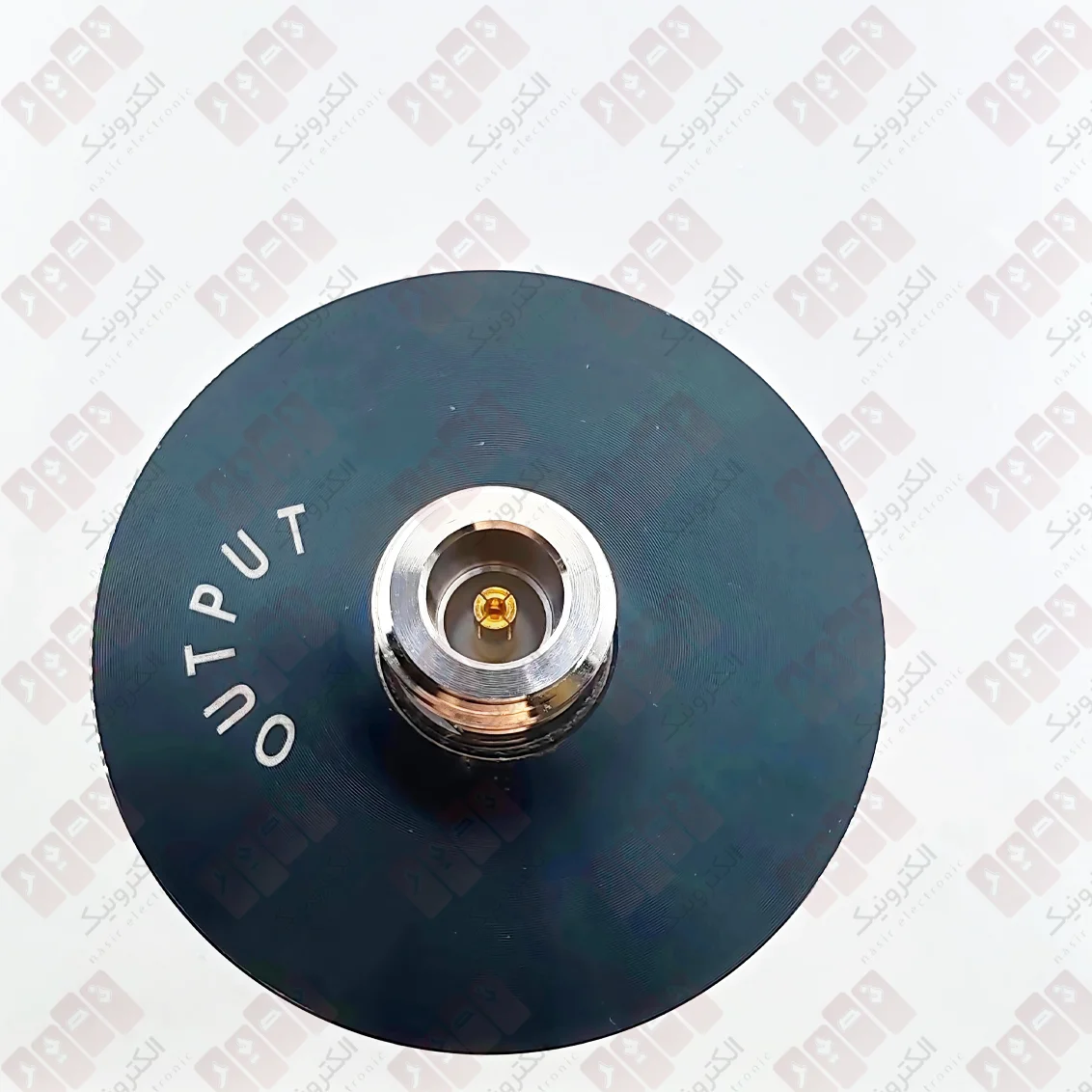

این اتنیتور دارای دو کانکتور از نوع N است که یک طرف آن N نر و طرف دیگر N ماده است. این نوع اتصال باعث میشود اتنیتور بتواند مستقیماً در مسیر تجهیزاتی که از اتصال N استفاده میکنند قرار بگیرد و نیازی به استفاده از تبدیل جداگانه در بسیاری از کاربردها نداشته باشد.
کانکتور N یکی از کانکتورهای شناختهشده در سیستمهای فرکانس رادیویی است و در تجهیزات مخابراتی، رادیویی و انتقال سیگنال کاربرد گستردهای دارد. اتنیتورهای مشابه 100 وات و 30dB با اتصال N نر به N ماده نیز در محصولات تخصصی این حوزه وجود دارند.
بدنه فلزی و دفع گرما

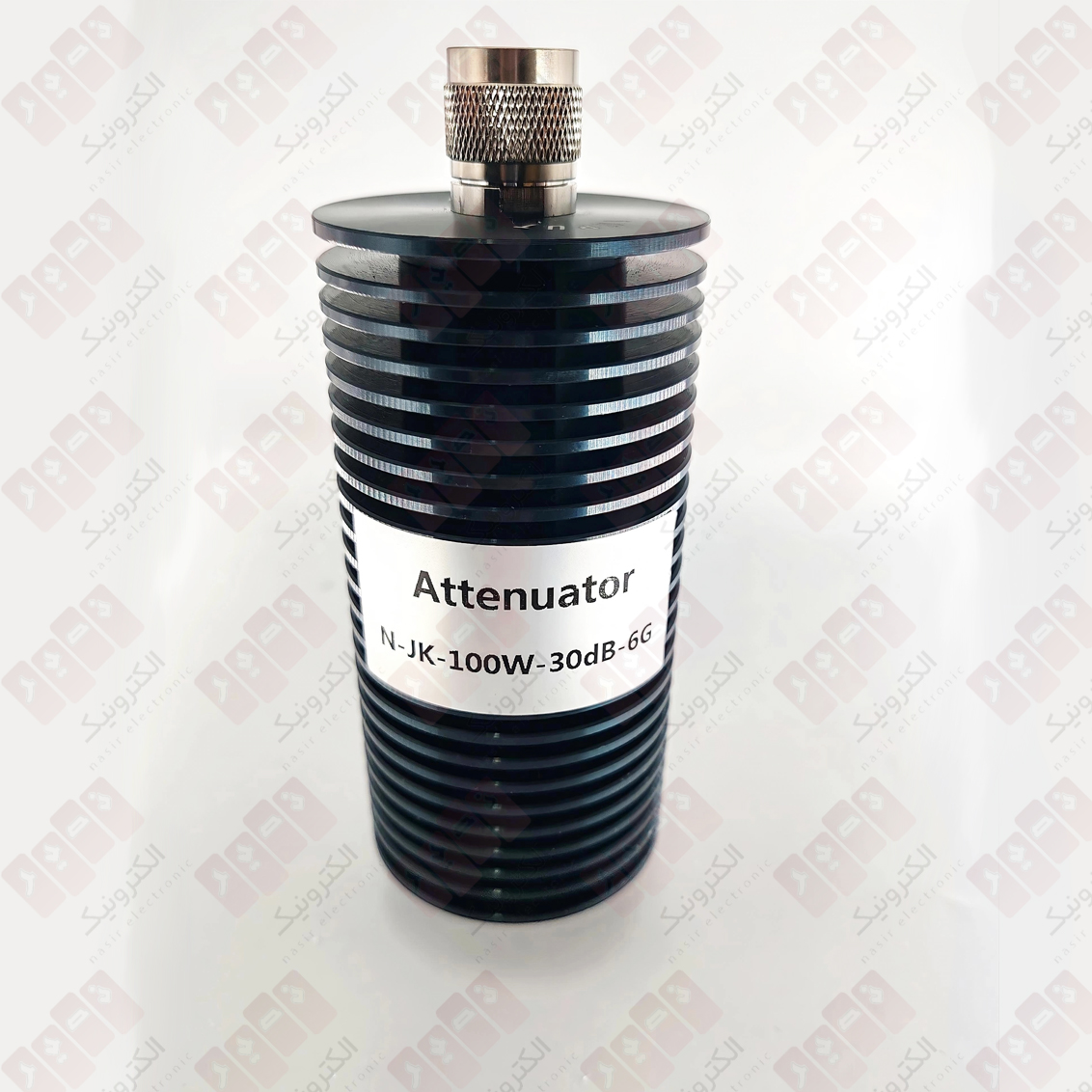

در اتنیتورهای پرتوان، دفع گرمای ایجادشده هنگام کاهش توان سیگنال اهمیت زیادی دارد. بدنه فلزی و پرههای روی بدنه به افزایش سطح تماس با هوا کمک میکنند تا گرما راحتتر از اتنیتور خارج شود.
برای عملکرد مناسب، بهتر است اطراف قسمتهای خنککننده بسته نباشد و جریان هوای کافی در اطراف بدنه وجود داشته باشد. منابع فنی اتنیتورهای مشابه نیز بر اهمیت جریان آزاد هوا در اطراف پرههای خنککننده تأکید کردهاند.
کاربردهای اتنیتور RF 100 وات 30dB 6GHz
این اتنیتور میتواند در مسیرهای مختلف انتقال سیگنال RF مورد استفاده قرار گیرد. از کاربردهای رایج این نوع تضعیفکننده میتوان به موارد زیر اشاره کرد:
- کاهش سطح سیگنال در مسیرهای RF
- استفاده در تجهیزات مخابراتی و رادیویی
- استفاده در مسیر فرستنده و گیرندههای فرکانس بالا
- تنظیم سطح سیگنال برای تجهیزات مختلف
- استفاده در سیستمهای تست و اندازهگیری
- کاهش توان سیگنال پیش از ورود به بخشهای حساس تجهیزات
- استفاده در مسیرهای انتقال سیگنال با اتصال N
مزایای اتنیتور 100 وات 30dB 6GHz
- تضعیف ثابت 30dB برای کاهش مشخص سطح سیگنال
- توان نامی 100 وات برای کاربردهای پرتوان RF
- مشخصه فرکانسی 6GHz
- مجهز به کانکتور N نر و N ماده
- مناسب برای قرارگیری مستقیم در مسیر سیگنال
- بدنه فلزی مناسب برای دفع گرمای ایجادشده
- مناسب برای تجهیزات مخابراتی، رادیویی و تست RF
نکات مهم هنگام استفاده
پیش از نصب اتنیتور، باید میزان توان سیگنال، فرکانس کاری و نوع کانکتور سیستم بررسی شود. توان 100 وات به معنی این نیست که محصول در هر دما و هر شرایطی میتواند به صورت نامحدود با 100 وات کار کند. در استفاده با توان بالا، دمای محیط و شرایط خنککاری اهمیت زیادی دارند. در محصولات مشابه نیز سازندگان برای افزایش دمای محیط، کاهش توان قابل تحمل را در نظر میگیرند. 6
همچنین هنگام اتصال کانکتورهای N باید از وارد کردن فشار یا ضربه به کانکتورها جلوگیری شود. اتصال صحیح و محکم به کاهش مشکلات مربوط به مسیر انتقال سیگنال کمک میکند.
جمعبندی
اتنیتور RF 100 وات 30dB 6GHz یک تضعیفکننده ثابت برای کاهش سطح سیگنال در سیستمهای فرکانس رادیویی است. این محصول با تضعیف 30dB، توان نامی 100 وات و اتصال N نر به N ماده، برای کاربردهایی مناسب است که نیاز به کاهش کنترلشده سیگنال در مسیر RF دارند.
ساختار پرهدار و بدنه فلزی نیز برای کمک به دفع گرمای ایجادشده در هنگام کار با توان بالا اهمیت دارد. این اتنیتور میتواند در تجهیزات مخابراتی، سیستمهای رادیویی، مسیرهای انتقال سیگنال و تجهیزات تست و اندازهگیری مورد استفاده قرار گیرد. برای انتخاب نهایی، تطبیق فرکانس، توان، میزان تضعیف و نوع کانکتور با مشخصات سیستم ضروری است.
