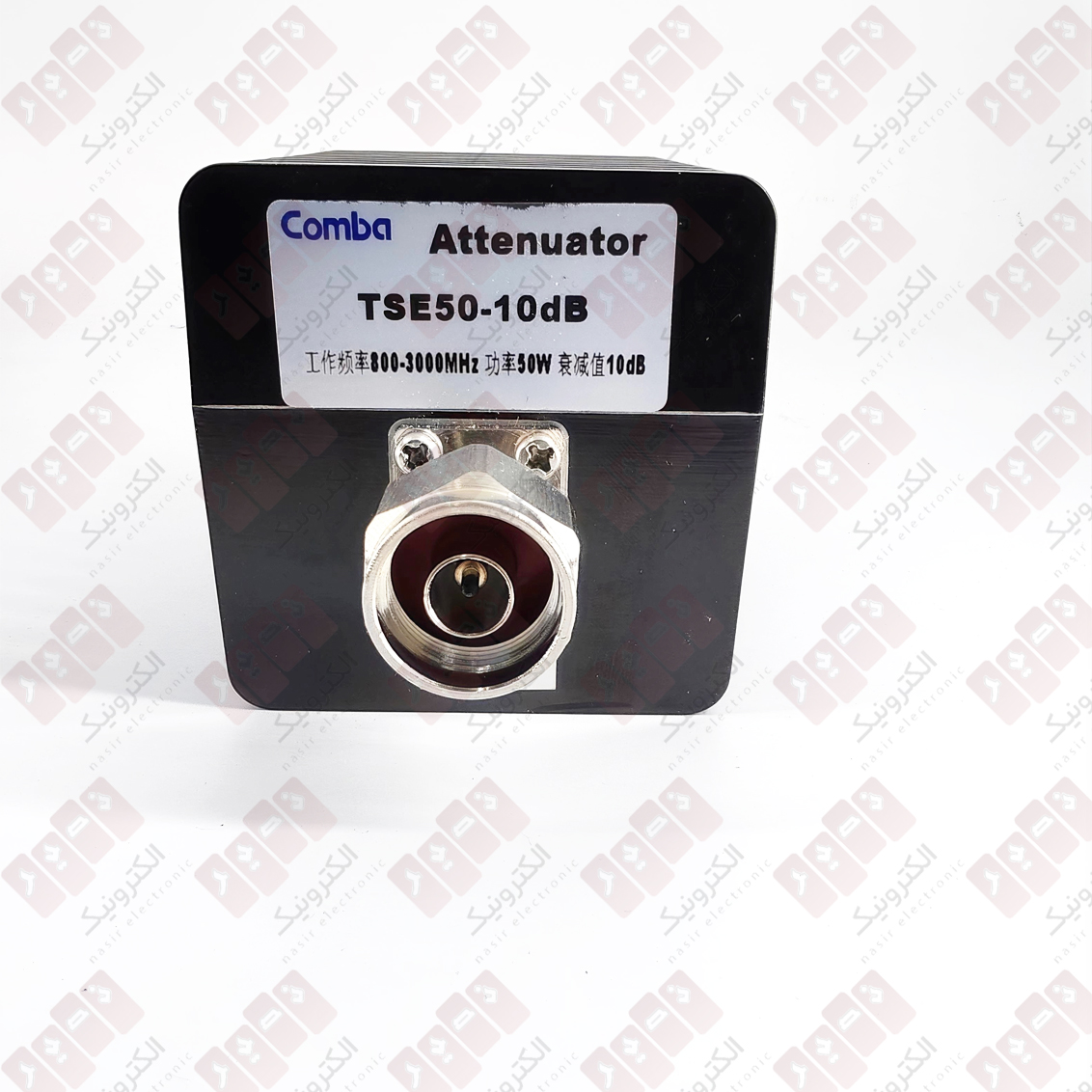

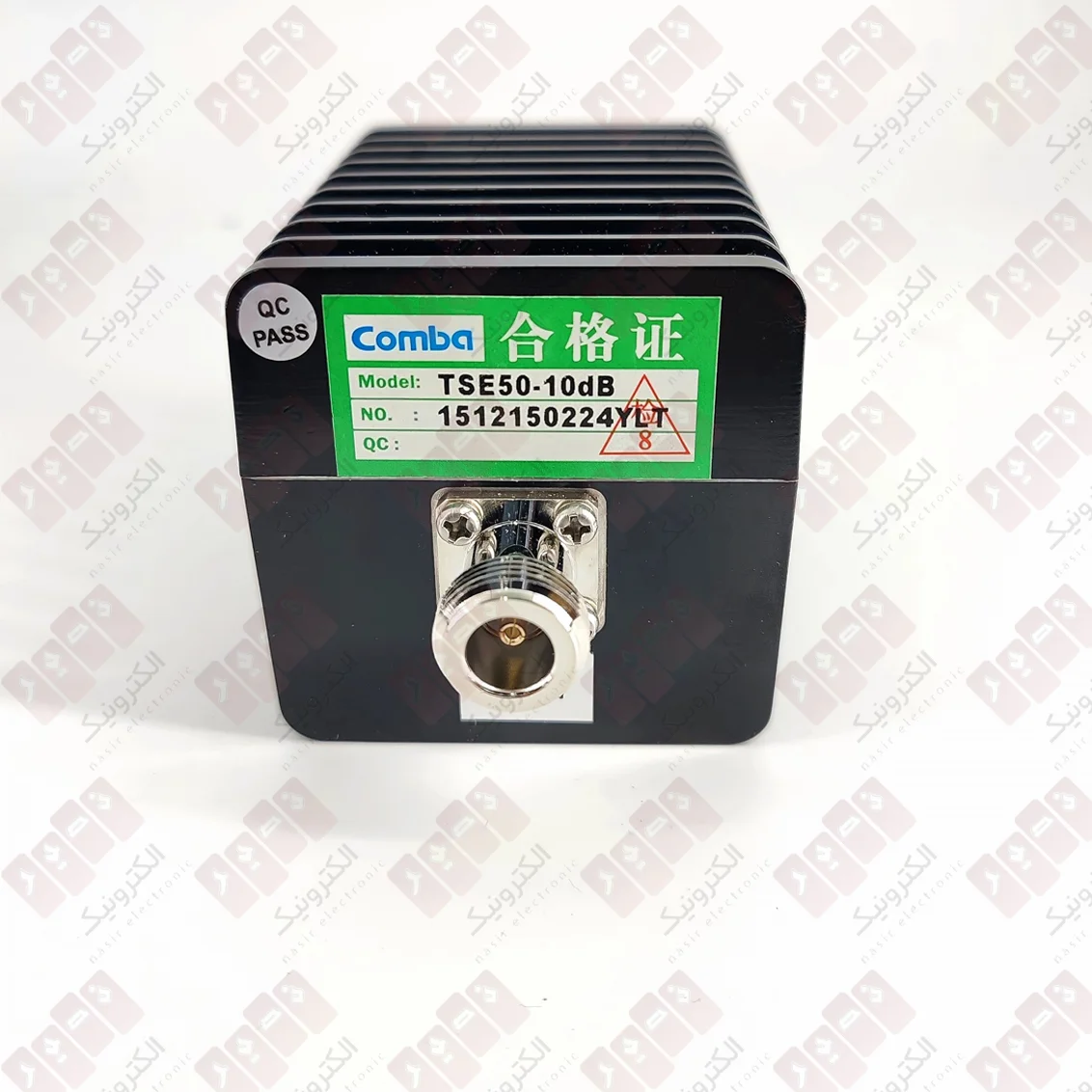

اتنیتور 50 وات 10 دسیبل تا 3 گیگاهرتز
این اتنیتور RF یک قطعه ثابت برای کاهش سطح توان سیگنال در مسیرهای فرکانس رادیویی است.
طبق مشخصات درجشده روی بدنه محصول، این مدل دارای توان 50 وات،
تضعیف 10 دسیبل و محدوده فرکانسی 800 تا 3000 مگاهرتز است.
اتنیتور در مسیر سیگنال قرار میگیرد و مقدار مشخصی از توان سیگنال را کاهش میدهد.
به زبان ساده، زمانی که سطح سیگنال در یک مسیر بیشتر از مقدار مورد نیاز باشد،
میتوان از اتنیتور برای پایین آوردن سطح آن استفاده کرد. اتنیتورهای ثابت معمولاً با مقدار تضعیف مشخصی مانند 3، 6، 10 یا 20 دسیبل ساخته میشوند.
تضعیف 10 دسیبل این مدل نیز مقدار کاهش توان سیگنال را مشخص میکند.
مشخصات فنی اتنیتور
| مشخصات | مقدار |
|---|---|
| نوع محصول | اتنیتور ثابت فرکانس رادیویی |
| توان نامی | 50 وات |
| میزان تضعیف | 10 دسیبل |
| محدوده فرکانسی | 800 تا 3000 مگاهرتز |
| حداکثر فرکانس درجشده | 3 گیگاهرتز |
| نوع اتصال | کانکتور نوع N |
تضعیف 10 دسیبل یعنی چه؟
مقدار 10 دسیبل مشخص میکند که این قطعه چه مقدار از توان سیگنال را کاهش میدهد.
در یک اتنیتور ایدهآل با تضعیف 10 دسیبل، توان خروجی حدود یکدهم توان ورودی خواهد بود.
برای مثال، اگر 10 وات توان به ورودی یک اتنیتور ایدهآل 10 دسیبل وارد شود،
توان خروجی ایدهآل حدود 1 وات خواهد بود.
البته این مثال برای توضیح ساده مفهوم تضعیف است و مقدار واقعی خروجی به شرایط کاری و مشخصات دقیق قطعه بستگی دارد.
مفهوم تضعیف دسیبلی و رابطه آن با توان در منابع فنی تجهیزات اندازهگیری فرکانس رادیویی نیز به همین شکل تعریف میشود.
توان 50 وات در اتنیتور
عدد 50 وات روی محصول نشاندهنده توان نامی درجشده برای این اتنیتور است.
این ویژگی باعث میشود قطعه برای مسیرهایی که سطح توان سیگنال در آنها بیشتر است، قابل استفاده باشد.
توان قابل تحمل یک اتنیتور در استفاده واقعی میتواند به شرایطی مانند فرکانس کاری، مدت زمان اعمال توان و شرایط حرارتی وابسته باشد.
بنابراین برای کارکرد مداوم در نزدیکی توان نامی، رعایت مشخصات فنی و شرایط نصب محصول اهمیت دارد.
محدوده فرکانسی 800 تا 3000 مگاهرتز
طبق مشخصات درجشده روی بدنه، این اتنیتور در محدوده 800 تا 3000 مگاهرتز مشخص شده است.
3000 مگاهرتز برابر با 3 گیگاهرتز است.
به همین دلیل میتوان از آن به عنوان یک اتنیتور RF با محدوده فرکانسی 800 مگاهرتز تا 3 گیگاهرتز نیز یاد کرد.
این محدوده فرکانسی باعث میشود اتنیتور برای بسیاری از مسیرهای سیگنال RF در این بازه فرکانسی قابل استفاده باشد.
با این حال، انتخاب قطعه باید بر اساس فرکانس واقعی سیستم و سایر مشخصات فنی مورد نیاز انجام شود.
کانکتور N در اتنیتور
این مدل از کانکتور نوع N برای اتصال به مسیر RF استفاده میکند.
کانکتورهای N از کانکتورهای رایج در سیستمهای فرکانس رادیویی هستند و برای اتصال تجهیزات و کابلهای همنوع به کار میروند.
در هنگام نصب، باید نوع کانکتور دو طرف اتنیتور با کانکتور تجهیزات یا کابل مورد استفاده مطابقت داشته باشد.
این موضوع باعث میشود اتصال مکانیکی و مسیر انتقال سیگنال به شکل صحیح برقرار شود.
کاربرد اتنیتور RF
اتنیتورهای RF در مسیرهای مختلف فرکانس رادیویی برای کاهش سطح توان سیگنال استفاده میشوند.
این قطعات در آزمایش و اندازهگیری تجهیزات، مسیرهای انتقال سیگنال و سیستمهای RF کاربرد دارند.
منابع فنی تجهیزات اندازهگیری نیز از اتنیتور برای کاهش سطح سیگنال و کنترل توان ورودی استفاده میکنند.
- کاهش سطح توان سیگنال RF
- تست تجهیزات فرکانس رادیویی
- اندازهگیری و بررسی سیگنال
- استفاده در مسیرهای انتقال سیگنال RF
- تست تجهیزات مخابراتی
- استفاده در مسیرهای کواکسیال
- کنترل سطح سیگنال در مسیر RF
چرا از اتنیتور 10 دسیبل استفاده میشود؟
گاهی سطح توان سیگنال در یک مسیر بیشتر از مقدار مناسب برای ورودی تجهیز بعدی است.
در چنین شرایطی، استفاده از یک اتنیتور میتواند سطح سیگنال را کاهش دهد.
اتنیتور 10 دسیبل برای کاربردهایی مناسب است که به یک مقدار تضعیف ثابت و مشخص نیاز دارند.
مزیت اصلی این نوع اتنیتور، عملکرد ساده آن است.
قطعه در مسیر سیگنال قرار میگیرد و مقدار تضعیف مشخصشده را ایجاد میکند؛
بنابراین برای استفاده معمول نیازی به تنظیم دستی مقدار تضعیف وجود ندارد.
نکات مهم هنگام استفاده
قبل از اتصال اتنیتور، فرکانس کاری و سطح توان مسیر را بررسی کنید.
فرکانس سیستم باید در محدوده کاری مشخصشده برای اتنیتور قرار داشته باشد.
همچنین توان اعمالشده نباید از توان نامی قطعه بیشتر شود.
اتصال صحیح کانکتورهای نوع N نیز اهمیت دارد.
کانکتور باید بدون فشار و به شکل صحیح متصل شود تا از آسیب به اتصال و ایجاد مشکل در مسیر سیگنال جلوگیری شود.
جمعبندی
این اتنیتور 50 وات 10 دسیبل یک قطعه ثابت برای کاهش سطح توان سیگنال در مسیرهای فرکانس رادیویی است.
بر اساس مشخصات درجشده روی محصول، این مدل دارای توان 50 وات،
تضعیف 10 دسیبل و محدوده فرکانسی 800 تا 3000 مگاهرتز است و از
کانکتور نوع N استفاده میکند.
اگر به یک اتنیتور RF با تضعیف ثابت 10 دسیبل، توان 50 وات و محدوده فرکانسی تا 3 گیگاهرتز نیاز دارید،
این مدل میتواند برای کاهش سطح سیگنال در مسیرهای RF، تست تجهیزات و کاربردهای اندازهگیری مورد استفاده قرار گیرد.
