کانکتور فلنچ‌دار ۵ پین LYP21ZJ9U

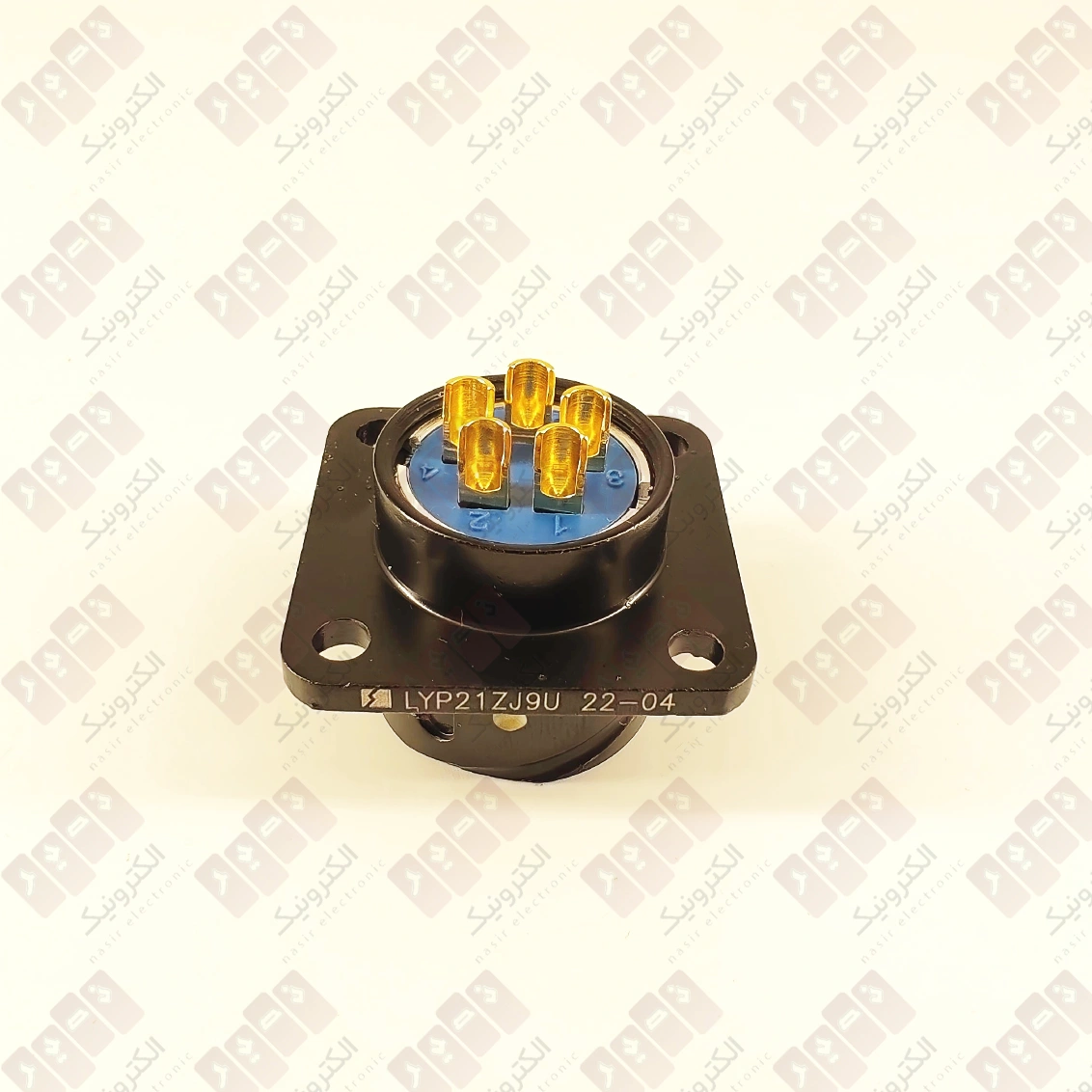

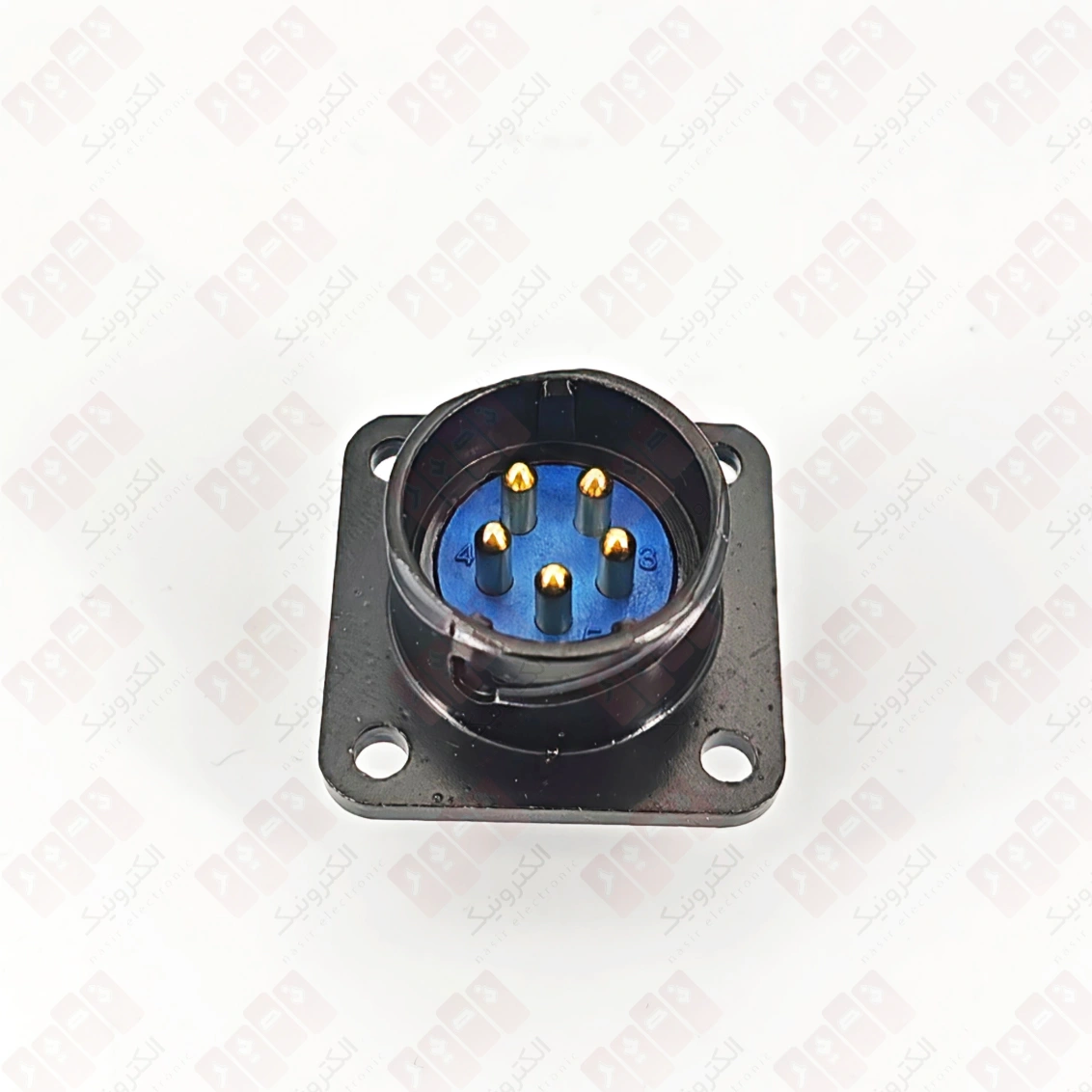

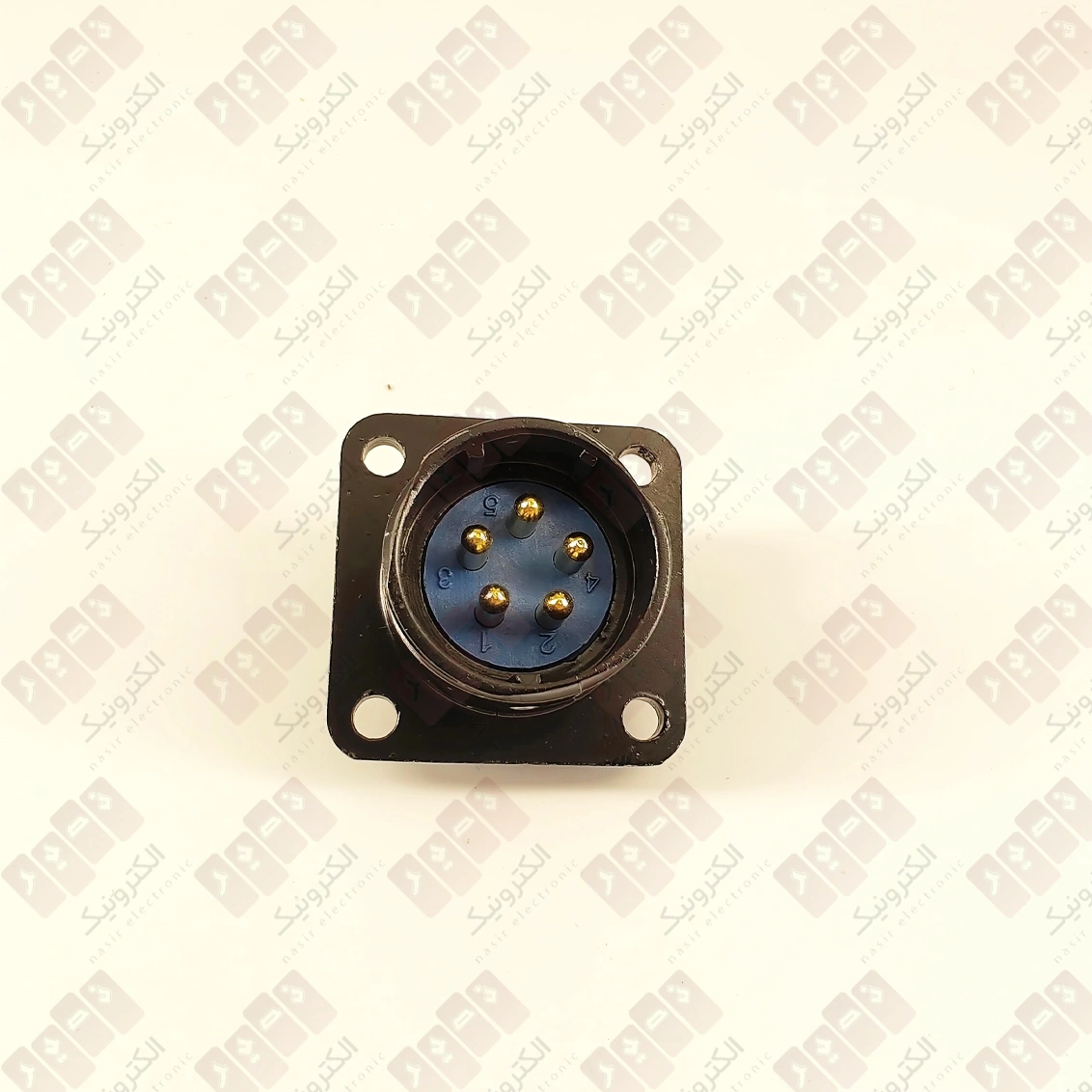

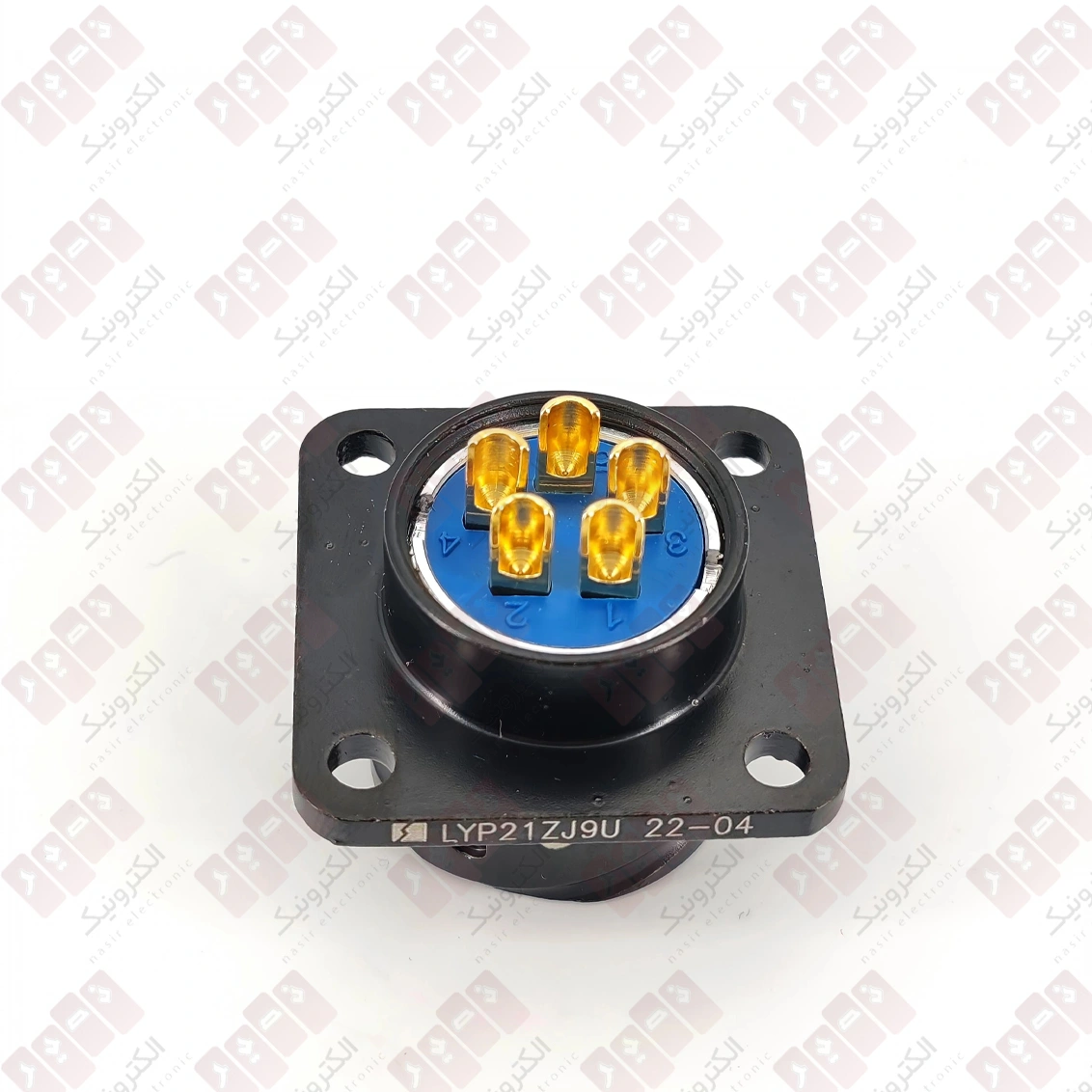

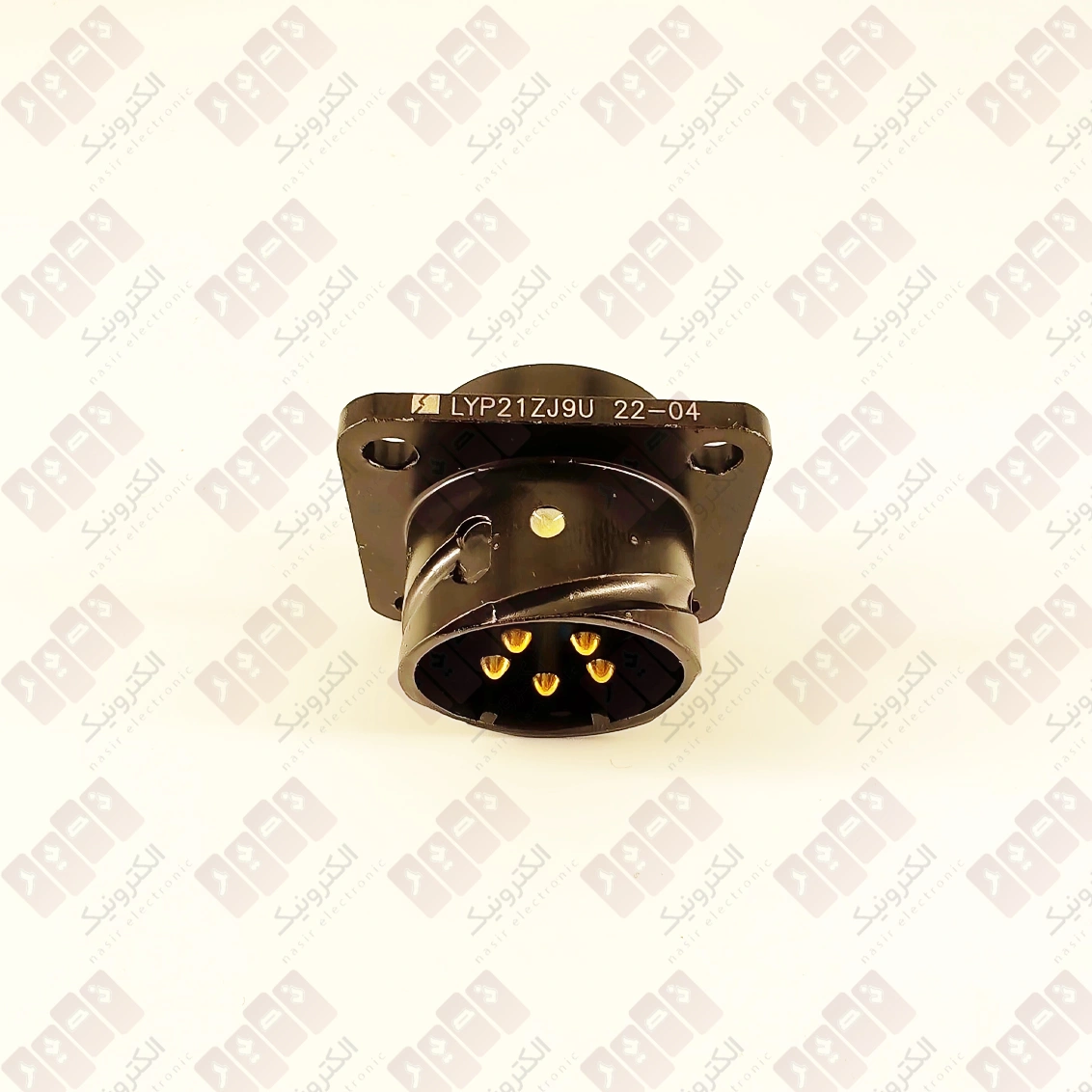

کانکتور LYP21ZJ9U یک کانکتور گرد ۵ پین از سری LYP21 است که برای نصب روی پنل تجهیزات طراحی شده است. این مدل بدنه فلزی از جنس آلیاژ آلومینیوم دارد و به دلیل شکل فلنچ‌دار، می‌توان آن را روی بدنه دستگاه ثابت کرد.

در قسمت اتصال این مدل، ۵ پین قرار دارد. این پین‌ها برای ایجاد ارتباط بین سیم‌ها و مدارهای مختلف استفاده می‌شوند. طراحی چندپین باعث می‌شود چند مسیر اتصال در یک کانکتور جمع شوند و سیم‌کشی دستگاه مرتب‌تر شود.

یکی از ویژگی‌های مهم LYP21ZJ9U روش اتصال آن است. این کانکتور از سیستم بایونتی (Bayonet) استفاده می‌کند. به زبان ساده، برای وصل کردن دو بخش کانکتور کافی است آن‌ها را در مسیر درست قرار دهید و با یک چرخش کوتاه درگیر کنید. برای جدا کردن نیز همین حرکت را در جهت مخالف انجام می‌دهید.

سری LYP21 برای اتصال تجهیزات الکتریکی، ابزارهای اندازه‌گیری و دستگاه‌های مختلف معرفی شده است. بنابراین LYP21ZJ9U می‌تواند برای تجهیزاتی مناسب باشد که به یک اتصال گرد، چندپین، پنلی و قابل جداسازی نیاز دارند.

مدل LYP21ZJ9U در آرایش 9U قرار می‌گیرد. نکته مهم این است که عدد 9 در این کد به معنی ۹ پین نیست. آرایش 9U در اندازه LYP21 دارای ۵ کنتاکت است.

ساختار و ویژگی‌های کانکتور LYP21ZJ9U

بدنه LYP21ZJ9U از آلیاژ آلومینیوم ساخته شده و سطح آن به رنگ مشکی و با پرداخت اکسیدشده معرفی شده است. استفاده از بدنه فلزی، ساختار مکانیکی مناسبی برای نصب کانکتور روی پنل تجهیزات ایجاد می‌کند.

کنتاکت‌های این مدل از نوع پین (Pin) هستند و در مشخصات آرایش 9U، آبکاری طلا برای آن‌ها اعلام شده است. آبکاری طلا در قسمت تماس کنتاکت‌ها به کاهش اثر اکسید شدن سطح کمک می‌کند و برای حفظ کیفیت اتصال الکتریکی اهمیت دارد.

اتصال بایونتی یعنی چه؟

بایونتی (Bayonet Coupling) در ظاهر یک اصطلاح تخصصی است، اما کار آن ساده است. دو قسمت کانکتور در مسیر مخصوص خود قرار می‌گیرند و با یک چرخش کوتاه، به هم گیر می‌کنند و در جای خود می‌مانند.

به همین دلیل، کاربر برای اتصال کانکتور لازم نیست رزوه را چند دور بچرخاند. یک حرکت قرار دادن و چرخاندن، دو بخش را به هم متصل می‌کند. برای جدا کردن هم همین مسیر برعکس انجام می‌شود.

این نوع اتصال برای تجهیزاتی کاربردی است که کانکتور باید در زمان سرویس، تعمیر یا جابه‌جایی دستگاه باز و بسته شود. در نتیجه، بایونتی را می‌توان به زبان ساده همان اتصال و قفل شدن سریع با چرخش کوتاه دانست.

مقاومت تماسی ۳٫۸ میلی‌اهم

برای آرایش 9U، مقاومت تماسی اعلام‌شده حدود ۳٫۸ میلی‌اهم است. مقاومت تماسی به مقدار مقاومتی گفته می‌شود که در محل تماس دو بخش رسانا ایجاد می‌شود. مقدار پایین‌تر این مقاومت معمولاً به معنی افت کمتر در محل اتصال است.

البته مقاومت تماسی به‌تنهایی برای انتخاب کانکتور کافی نیست. نوع مدار، جریان مورد نیاز، سیم مورد استفاده و شرایط کاری نیز باید هنگام انتخاب بررسی شوند.

مشخصات فنی کانکتور LYP21ZJ9U

معنی پارت‌نامبر LYP21ZJ9U

کد LYP21ZJ9U بخش‌های مختلفی دارد که برای شناسایی نوع کانکتور استفاده می‌شوند. LYP نام خانواده محصول و عدد 21 مربوط به اندازه یا نوع پوسته این سری است.

حرف Z به نوع سوکت پنلی یا Receptacle مربوط می‌شود. حرف J نیز نوع کنتاکت را مشخص می‌کند که در این مدل از نوع پین است.

بخش 9U شماره آرایش کنتاکت‌هاست. در این آرایش، تعداد کنتاکت‌ها ۵ عدد است. بنابراین اگر در جستجوی «کانکتور LYP21 پنج پین» یا «LYP21ZJ9U» هستید، این مدل در همین دسته قرار می‌گیرد.

آیا LYP21ZJ9U ضدآب است؟

برای این مدل نباید بدون مدرک فنی، عبارت‌هایی مانند IP65، IP67 یا IP68 استفاده شود. مدل LYP21ZJ9U در کد خود پسوند M ندارد و برای همین، نمی‌توان مشخصات مدل‌های آب‌بندی‌شده را به آن نسبت داد.

همچنین برای پارت‌نامبر دقیق LYP21ZJ9U، عدد مشخص و قابل استنادی برای ولتاژ نامی، جریان نامی و دمای کاری در منابع بررسی‌شده وجود ندارد. بنابراین این اعداد را نباید به‌صورت حدسی در مشخصات محصول قرار داد.

کاربرد کانکتور LYP21ZJ9U

کانکتور LYP21ZJ9U زمانی کاربرد دارد که چند مسیر سیم یا مدار باید از طریق یک اتصال قابل جداسازی به یکدیگر متصل شوند. نصب پنلی این مدل باعث می‌شود کانکتور روی بدنه دستگاه قرار بگیرد و دسترسی به محل اتصال ساده‌تر باشد.

از سری LYP21 برای تجهیزات الکتریکی، ابزارهای اندازه‌گیری و دستگاه‌های مختلف استفاده می‌شود. به همین دلیل، این کانکتور می‌تواند در تجهیزاتی که به اتصال چندپین و پنلی نیاز دارند مورد استفاده قرار گیرد.

• تجهیزات الکتریکی
• تجهیزات الکترونیکی
• ابزارهای اندازه‌گیری
• تجهیزات کنترل و مانیتورینگ
• دستگاه‌های دارای پنل
• تجهیزات آزمایشگاهی
• برخی تجهیزات مخابراتی و کنترلی، در صورت تطابق مشخصات مدار

چرا کانکتور LYP21ZJ9U را انتخاب کنیم؟

اگر در یک دستگاه به یک کانکتور ۵ پین نیاز دارید که روی پنل نصب شود، بدنه فلزی داشته باشد و اتصال آن با چرخش کوتاه انجام شود، LYP21ZJ9U می‌تواند گزینه مناسبی برای بررسی باشد.

پنج پین این مدل امکان انتقال چند مسیر اتصال را در یک رابط فراهم می‌کنند. بدنه آلیاژ آلومینیوم نیز ساختار فلزی و مناسبی برای نصب روی تجهیزات ایجاد می‌کند. از طرف دیگر، روش اتصال بایونتی باعث می‌شود وصل و جدا کردن کانکتور با یک حرکت چرخشی کوتاه انجام شود.

قبل از خرید LYP21ZJ9U این موارد را بررسی کنید

قبل از خرید، فقط به تعداد پین توجه نکنید. ابعاد محل نصب، شکل فلنچ، آرایش پین‌ها، نوع کانکتور مقابل و مشخصات الکتریکی مدار باید با محصول هماهنگ باشند.

اگر این کانکتور را برای جایگزینی یک مدل قدیمی می‌خواهید، بهتر است تصویر و ابعاد کانکتور قبلی را نیز با LYP21ZJ9U مقایسه کنید. پنج پین بودن دو کانکتور به‌تنهایی به معنی سازگاری آن‌ها نیست.

جمع‌بندی

LYP21ZJ9U یک کانکتور گرد و فلنچ‌دار ۵ پین از سری LYP21 است که برای نصب روی پنل تجهیزات طراحی شده است. بدنه آلیاژ آلومینیوم، کنتاکت‌های آبکاری‌شده با طلا و اتصال بایونتی از ویژگی‌های قابل استناد این مدل هستند.

اگر به دنبال کانکتور ۵ پین LYP21، کانکتور پنلی، کانکتور فلنچ‌د یا کانکتور بایونتی هستید، LYP21ZJ9U یکی از مدل‌هایی است که می‌توانید با توجه به ابعاد و نیاز الکتریکی دستگاه خود بررسی کنید.
