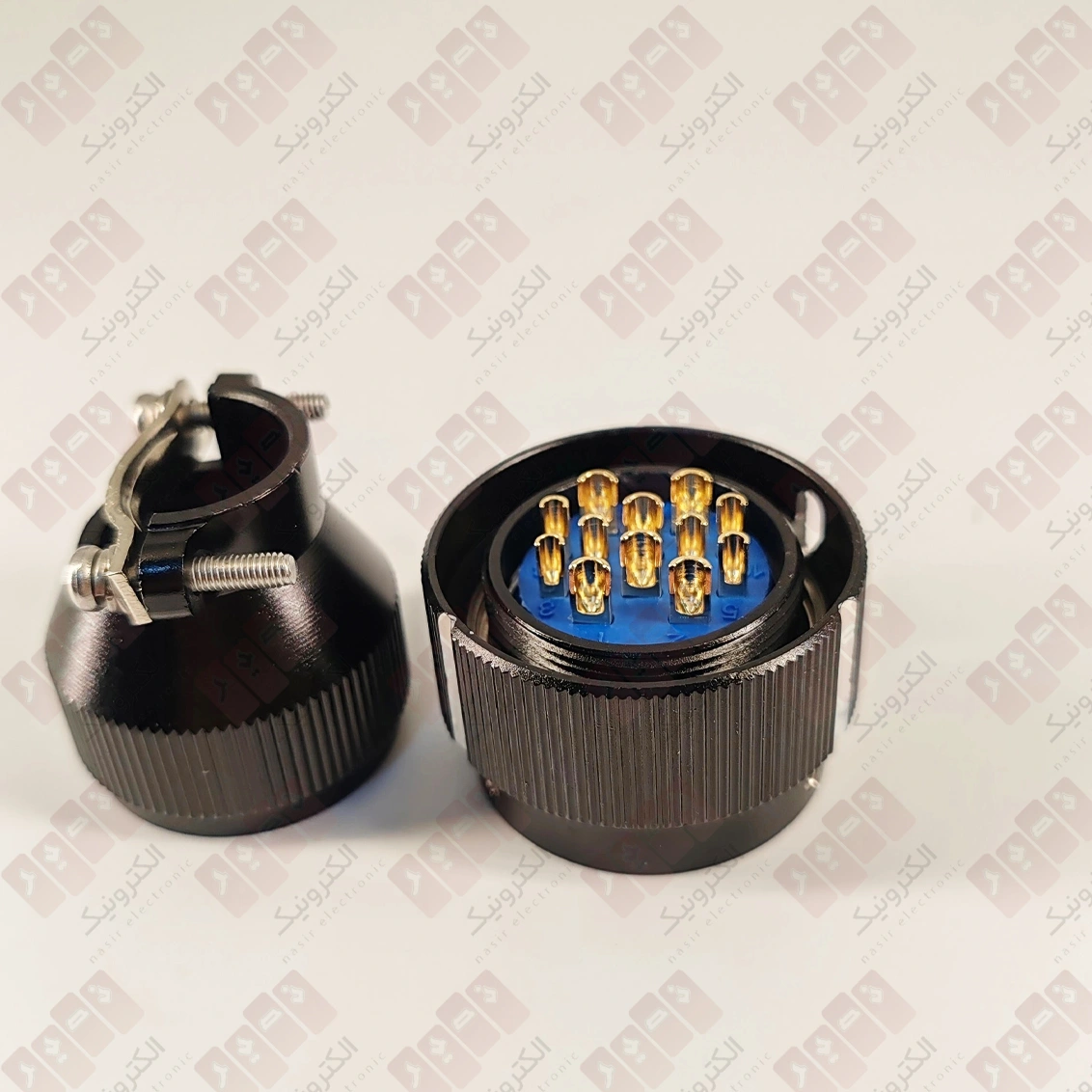

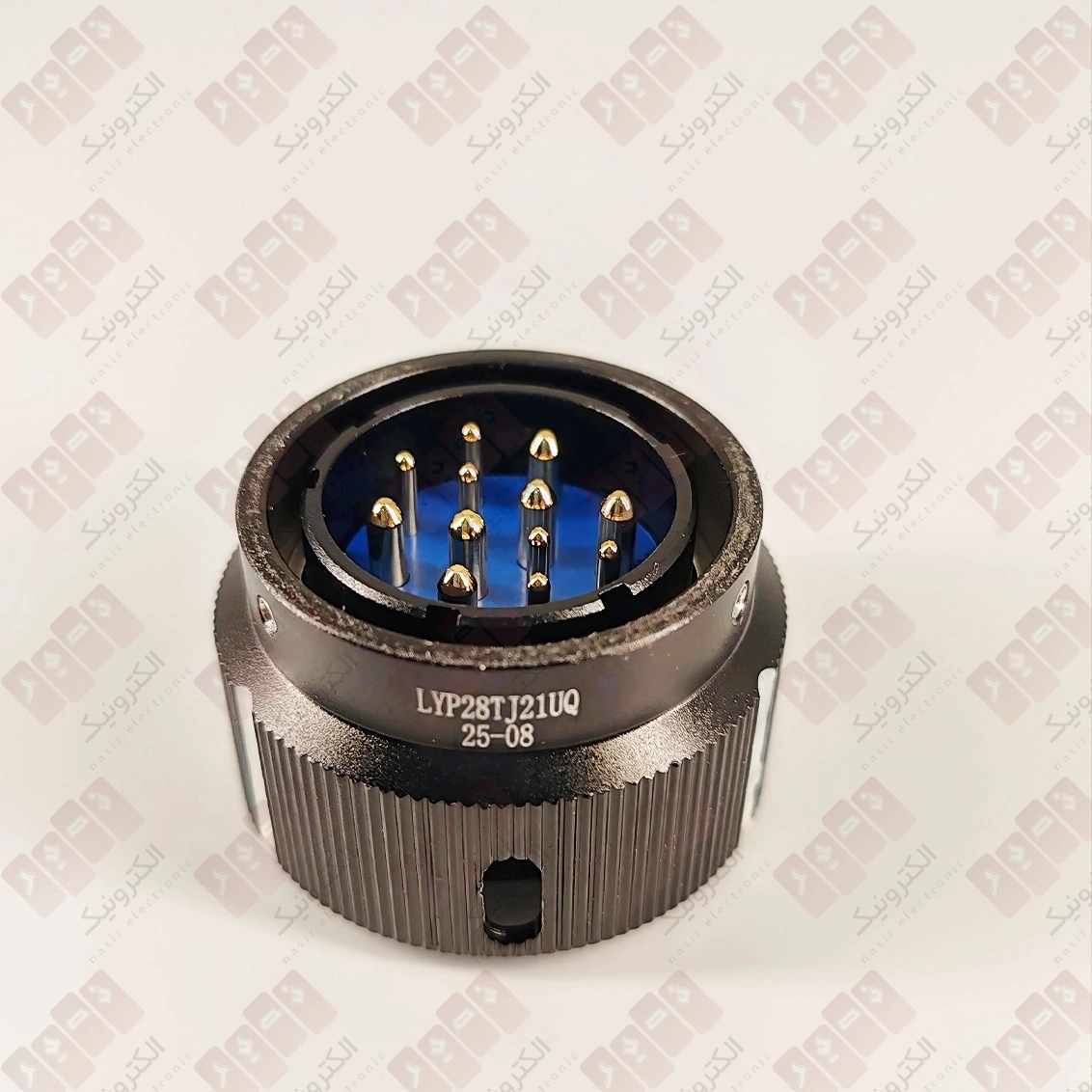

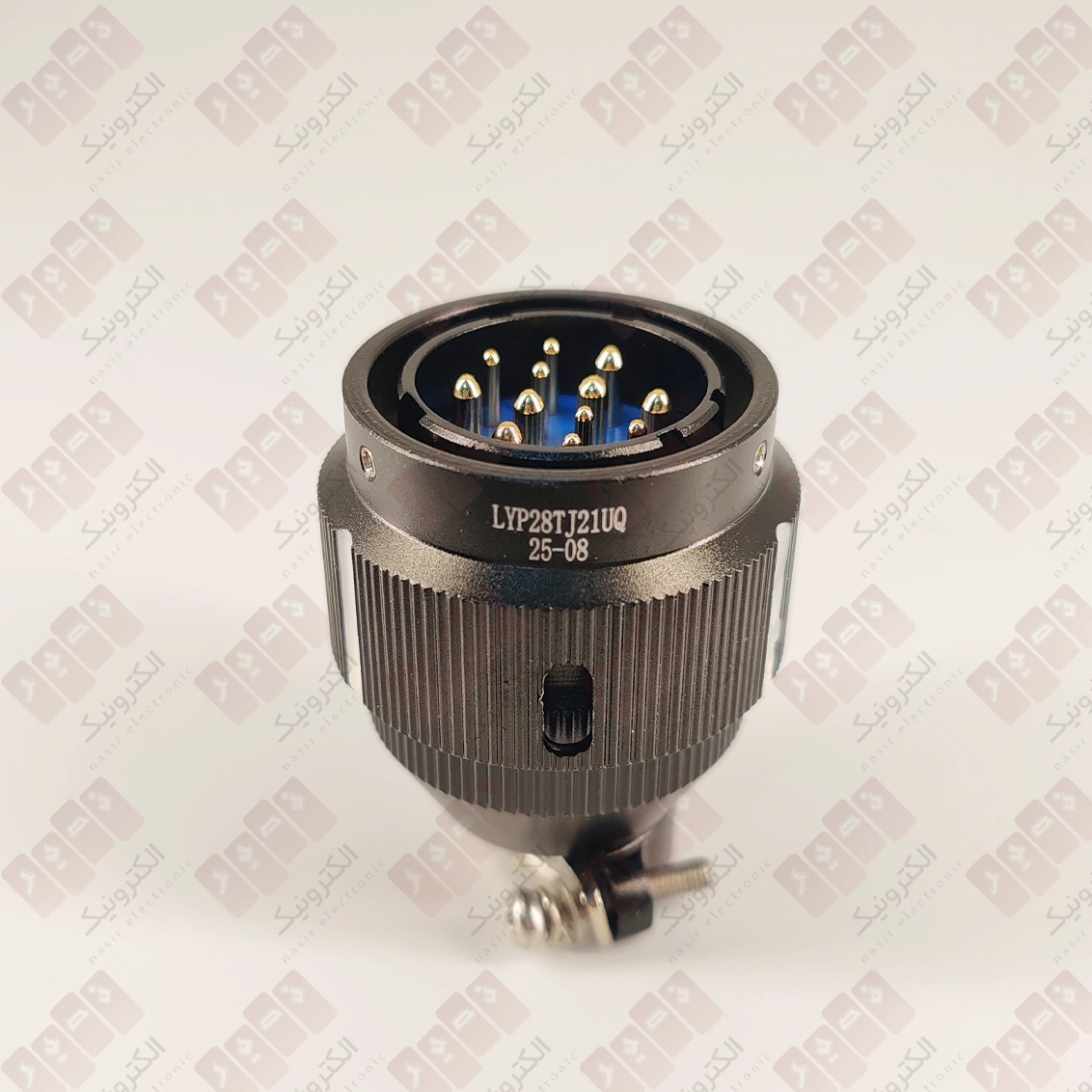

کانکتور سیار نری LYP28TJ21UQ؛ کانکتور ۱۲ پین با بدنه آلومینیومی
کانکتور LYP28TJ21UQ یک کانکتور گرد سیار نری ۱۲ پین از سری LYP28 است که برای ایجاد اتصال بین کابل و تجهیزات الکتریکی و الکترونیکی استفاده میشود. این مدل بدنهای از آلیاژ آلومینیوم دارد و کنتاکتهای آن از آلیاژ مس با روکش طلا ساخته شدهاند.
ترکیب بدنه فلزی، ۱۲ پین و سیستم اتصال سریع، این مدل را برای پروژههایی مناسب میکند که به یک اتصال چندمسیره و مطمئن نیاز دارند.
قفل بایونتی چیست؟
قفل بایونتی یعنی یک قفل سریع چرخشی. برای اتصال، دو قسمت کانکتور را در جای خود قرار میدهید و با یک چرخش کوتاه آنها را قفل میکنید. برای جدا کردن نیز همین کار را برعکس انجام میدهید.
این روش باعث میشود اتصال و جداسازی کانکتور راحتتر انجام شود و نیازی به باز و بسته کردن طولانی یک اتصال پیچی نباشد.
چرا LYP28TJ21UQ انتخاب مناسبی است؟
در یک کانکتور چندپین، فقط تعداد پینها اهمیت ندارد. نوع اتصال، کیفیت کنتاکت، جنس بدنه و روش قفل شدن نیز باید با نیاز دستگاه هماهنگ باشد.
کانکتور LYP28TJ21UQ با ۱۲ پین، بدنه آلومینیومی، کنتاکتهای روکش طلا و اتصال سریع چرخشی، برای استفاده در تجهیزات مختلف الکترونیکی، کنترلی و اندازهگیری قابل بررسی است.
مشخصات فنی کانکتور LYP28TJ21UQ
- پارت نامبر: LYP28TJ21UQ
- سری: LYP28
- نوع کانکتور: گرد سیار
- نوع اتصال: نری
- تعداد پین: ۱۲ پین
- جنس بدنه: آلیاژ آلومینیوم
- جنس کنتاکت: آلیاژ مس
- روکش کنتاکت: طلا
- نوع قفل: بایونتی یا قفل سریع چرخشی
- ولتاژ کاری: ۶۰۰ ولت
- جریان کاری: ۲۵ آمپر
- ولتاژ تحمل: ۱۵۰۰ ولت
- مقاومت عایقی: حداقل ۵۰۰۰ مگااهم
- دمای کاری: ۵۵- تا ۱۲۵+ درجه سانتیگراد
- عمر مکانیکی: ۵۰۰ بار اتصال و جداسازی
- جنس عایق: پلاستیک ترموست
بدنه آلومینیومی و کنتاکتهای روکش طلا
بدنه LYP28TJ21UQ از آلیاژ آلومینیوم ساخته شده است. این ساختار فلزی، استحکام مناسبی برای استفاده در تجهیزات مختلف ایجاد میکند.
کنتاکتها نیز از آلیاژ مس ساخته شدهاند و روکش طلا دارند. این روکش به محافظت از سطح کنتاکت در برابر اکسید شدن کمک میکند و برای حفظ کیفیت سطح تماس اهمیت دارد.
۱۲ پین چه کاربردی دارد؟
وجود ۱۲ پین یعنی این کانکتور ۱۲ نقطه اتصال دارد. بنابراین میتوان چند مسیر سیم یا اتصال را در یک مجموعه جمع کرد و کابلکشی تجهیزات را مرتبتر انجام داد.
با این حال، فقط تعداد پینها برای انتخاب کانکتور کافی نیست. آرایش پینها و سازگاری آنها با کانکتور مقابل نیز باید بررسی شود.
کاربردهای کانکتور LYP28TJ21UQ
کانکتور سیار نری LYP28TJ21UQ برای ایجاد اتصال بین کابل و تجهیزات مختلف طراحی شده است. وجود ۱۲ پین باعث میشود چند مسیر اتصال در یک کانکتور قرار بگیرد.
از کاربردهای قابل بررسی این مدل میتوان به موارد زیر اشاره کرد:
- تجهیزات الکترونیکی
- دستگاههای اندازهگیری
- تجهیزات تست و آزمایش
- سیستمهای کنترلی
- تجهیزات الکتریکی
- ابزارهای اندازهگیری
جریان و ولتاژ کاری
برای پارت LYP28TJ21UQ جریان کاری ۲۵ آمپر و ولتاژ کاری ۶۰۰ ولت اعلام شده است. ولتاژ تحمل این مدل نیز ۱۵۰۰ ولت گزارش شده است.
این اعداد باید در کنار شرایط واقعی مدار، نوع سیم، دمای کار و نحوه نصب بررسی شوند. بنابراین بهتر است فقط بر اساس یک عدد، مناسب بودن کانکتور برای یک پروژه مشخص را تعیین نکنید.
دمای کاری و عمر مکانیکی
محدوده دمای کاری اعلامشده برای این مدل از ۵۵- تا ۱۲۵+ درجه سانتیگراد است. همچنین عمر مکانیکی آن ۵۰۰ بار اتصال و جداسازی گزارش شده است.
این ویژگی برای تجهیزاتی اهمیت دارد که کانکتور در طول استفاده چندین بار به کابل یا دستگاه متصل و از آن جدا میشود.
قبل از خرید به این موارد توجه کنید
- پارت نامبر را دقیق بررسی کنید: LYP28TJ21UQ.
- مطمئن شوید کانکتور موردنیاز شما از نوع نری است.
- تعداد ۱۲ پین و آرایش آنها را با نمونه خود مطابقت دهید.
- کانکتور مادگی مقابل باید از نظر مکانیکی با این مدل سازگار باشد.
- جریان و ولتاژ موردنیاز مدار را با مشخصات کانکتور مقایسه کنید.
آیا کانکتور LYP28TJ21UQ ضد آب است؟
درباره ضدآب بودن این محصول باید دقت کرد. برای پارت دقیق LYP28TJ21UQ، درجه حفاظت مشخصی مانند IP65 یا IP67 در منابعی که بررسی شده بهصورت قطعی اعلام نشده است.
بعضی مدلها یا پیکربندیهای دیگر خانواده LYP ممکن است مشخصات آببندی متفاوتی داشته باشند؛ اما نباید مشخصات یک مدل دیگر را به LYP28TJ21UQ نسبت داد. اگر درجه حفاظت در برابر آب و گردوغبار برای پروژه شما مهم است، حتماً مشخصات همان مدل را قبل از خرید بررسی کنید.
جمعبندی کانکتور LYP28TJ21UQ
کانکتور LYP28TJ21UQ یک کانکتور گرد سیار نری ۱۲ پین با بدنه آلیاژ آلومینیوم و کنتاکتهای آلیاژ مس با روکش طلاست. اتصال بایونتی یا همان قفل سریع چرخشی، امکان اتصال و جداسازی سادهتر را فراهم میکند.
این مدل با جریان کاری ۲۵ آمپر، ولتاژ کاری ۶۰۰ ولت، ولتاژ تحمل ۱۵۰۰ ولت، مقاومت عایقی حداقل ۵۰۰۰ مگااهم و محدوده دمایی ۵۵- تا ۱۲۵+ درجه سانتیگراد معرفی شده است. عمر مکانیکی ۵۰۰ بار اتصال و جداسازی نیز برای آن اعلام شده است.
اگر به یک کانکتور نری ۱۲ پین LYP28 با بدنه فلزی، پینهای روکش طلا و اتصال سریع نیاز دارید، این مدل میتواند برای تجهیزات الکترونیکی، کنترلی، اندازهگیری و کابلکشی دستگاهها گزینه مناسبی باشد؛ البته انتخاب نهایی باید بر اساس پارت نامبر، آرایش پینها و مشخصات کانکتور مقابل انجام شود.
پرسشهای متداول درباره LYP28TJ21UQ
کانکتور LYP28TJ21UQ چند پین دارد؟
این مدل دارای ۱۲ پین و از نوع نری است.
LYP28TJ21UQ نری است یا مادگی؟
LYP28TJ21UQ یک کانکتور نری است.
جریان کاری این کانکتور چقدر است؟
جریان کاری اعلامشده برای این مدل ۲۵ آمپر است.
ولتاژ کاری LYP28TJ21UQ چقدر است؟
ولتاژ کاری این مدل ۶۰۰ ولت و ولتاژ تحمل آن ۱۵۰۰ ولت اعلام شده است.
قفل بایونتی یعنی چه؟
قفل بایونتی یعنی قفل سریع چرخشی. دو قسمت کانکتور در جای خود قرار میگیرند و با یک چرخش کوتاه به هم قفل میشوند.
جنس بدنه LYP28TJ21UQ چیست؟
بدنه این مدل از آلیاژ آلومینیوم ساخته شده است.
پینهای این کانکتور چه روکشی دارند؟
کنتاکتهای آن از آلیاژ مس ساخته شده و روکش طلا دارند.
دمای کاری کانکتور چقدر است؟
محدوده دمای کاری اعلامشده برای LYP28TJ21UQ از ۵۵- تا ۱۲۵+ درجه سانتیگراد است.
عمر مکانیکی کانکتور چقدر است؟
عمر مکانیکی اعلامشده برای این مدل ۵۰۰ بار اتصال و جداسازی است.
