مبدل MOXA TCC-80I چیست؟
مبدل MOXA TCC-80I یک مبدل سریال صنعتی برای تبدیل ارتباط RS-232 به RS-422 و RS-485 است. این محصول زمانی کاربرد دارد که بخواهید یک کامپیوتر، کنترلر یا تجهیز دارای پورت RS-232 را به دستگاهی با رابط RS-422 یا RS-485 متصل کنید. TCC-80I از ارتباط RS-485 دو سیمه و چهار سیمه پشتیبانی میکند و در سیستمهای اتوماسیون صنعتی، کنترل، مانیتورینگ و تجهیزات دارای ارتباط سریال کاربرد دارد.
اگر بخواهیم خیلی ساده توضیح بدهیم، MOXA TCC-80I نقش یک رابط بین دو نوع ارتباط سریال متفاوت را دارد. یعنی اگر یک دستگاه فقط RS-232 داشته باشد و دستگاه مقابل با RS-485 یا RS-422 کار کند، این مبدل ارتباط بین آنها را برقرار میکند.
این مدل علاوه بر تبدیل سیگنال، قابلیتهایی مثل کنترل خودکار جهت داده در RS-485، تشخیص خودکار سرعت انتقال اطلاعات و امکان تنظیم مقاومت انتهایی را نیز ارائه میدهد. همین ویژگیها TCC-80I را برای بسیاری از پروژههای صنعتی و تجهیزات سریال به گزینهای کاربردی تبدیل میکنند.
تبدیل RS-232 به RS-422 و RS-485
مهمترین وظیفه مبدل MOXA TCC-80I تبدیل ارتباط بین استانداردهای مختلف سریال است. این محصول از سه استاندارد RS-232، RS-422 و RS-485 پشتیبانی میکند و میتواند تجهیزات مختلفی را که از این رابطها استفاده میکنند، به یکدیگر متصل کند.
RS-232 یک رابط سریال رایج برای ارتباط تجهیزات و کامپیوترهاست. در مقابل، بسیاری از تجهیزات صنعتی و سیستمهای ارتباطی سریال از RS-422 و RS-485 استفاده میکنند. به همین دلیل در پروژههایی که تجهیزات قدیمیتر و جدیدتر باید با هم ارتباط داشته باشند، استفاده از یک مبدل مناسب اهمیت زیادی دارد.
پشتیبانی از RS-485 دو سیمه
در حالت RS-485 دو سیمه، مسیر ارسال و دریافت اطلاعات مشترک است. به همین دلیل تجهیزات ارتباط را بهصورت نیمهدوطرفه انجام میدهند؛ یعنی هر تجهیز در هر لحظه در حالت ارسال یا دریافت قرار میگیرد.
TCC-80I برای این حالت کنترل خودکار جهت داده را انجام میدهد و تغییر بین ارسال و دریافت را بدون نیاز به کنترل نرمافزاری جداگانه مدیریت میکند.
پشتیبانی از RS-422 و RS-485 چهار سیمه
در حالت چهار سیمه، مسیر ارسال و دریافت از یکدیگر جدا هستند. این ساختار امکان ارتباط تمامدوطرفه را فراهم میکند. بنابراین تجهیزاتی که از RS-422 یا RS-485 چهار سیمه استفاده میکنند، میتوانند از TCC-80I بهعنوان رابط ارتباطی استفاده کنند.
کنترل خودکار جهت داده در RS-485
یکی از قابلیتهای مهم MOXA TCC-80I، کنترل خودکار جهت داده یا همان کنترل خودکار مسیر ارسال در RS-485 است.
در RS-485 دو سیمه، تجهیزات ارسال و دریافت را روی یک زوج سیم انجام میدهند. به همین دلیل مبدل باید زمان فعال و غیرفعال کردن فرستنده را تشخیص دهد. TCC-80I این فرایند را بهصورت خودکار مدیریت میکند.
مبدل با تشخیص سیگنال ارسال از سمت RS-232، فرستنده RS-485 را فعال میکند. در نتیجه برای مدیریت جهت انتقال داده به برنامهنویسی جداگانه نیاز ندارید و میتوانید ارتباط را سادهتر راهاندازی کنید.
سرعت انتقال داده MOXA TCC-80I
MOXA TCC-80I از سرعتهای ارتباطی 300 بیت بر ثانیه تا 115.2 کیلوبیت بر ثانیه پشتیبانی میکند. این محدوده سرعت امکان استفاده از مبدل را در کنار تجهیزات سریال مختلفی که در این بازه کار میکنند، فراهم میکند.
این خانواده از مبدلهای MOXA همچنین قابلیت تشخیص خودکار سرعت انتقال را دارد. این قابلیت میتواند فرایند راهاندازی ارتباط را سادهتر کند.

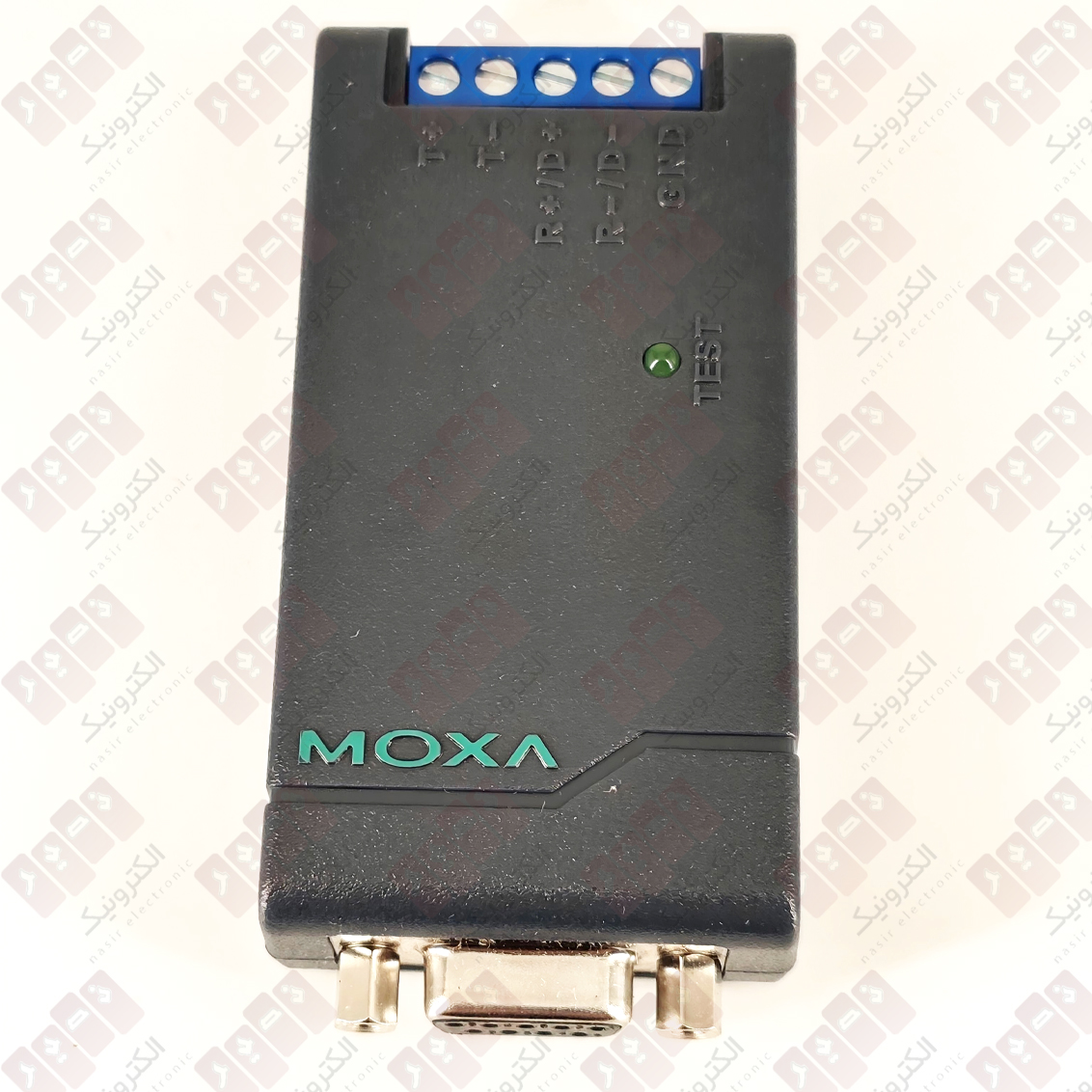

اتصال تجهیزات با ترمینالبلوک
مدل MOXA TCC-80I اتصال سمت RS-422 و RS-485 را از طریق ترمینالبلوک انجام میدهد. ترمینالبلوک در واقع همان محل اتصال سیمها به مبدل است و تجهیزات صنعتی و تابلوهای کنترل کاربرد زیادی از آن دارند.
این نوع اتصال امکان اتصال مستقیم و مرتب سیمهای ارتباطی به ترمینالهای مربوطه را فراهم میکند. برای RS-422 و RS-485 چهار سیمه، سیگنالهای Tx+، Tx-، Rx+، Rx- و GND استفاده میشوند.
در RS-485 دو سیمه نیز تجهیزات از سیگنالهای Data+، Data- و GND استفاده میکنند. بنابراین هنگام سیمکشی باید نوع ارتباط تجهیز مقابل و ترمینالهای مربوط به آن را بهدرستی بررسی کنید.

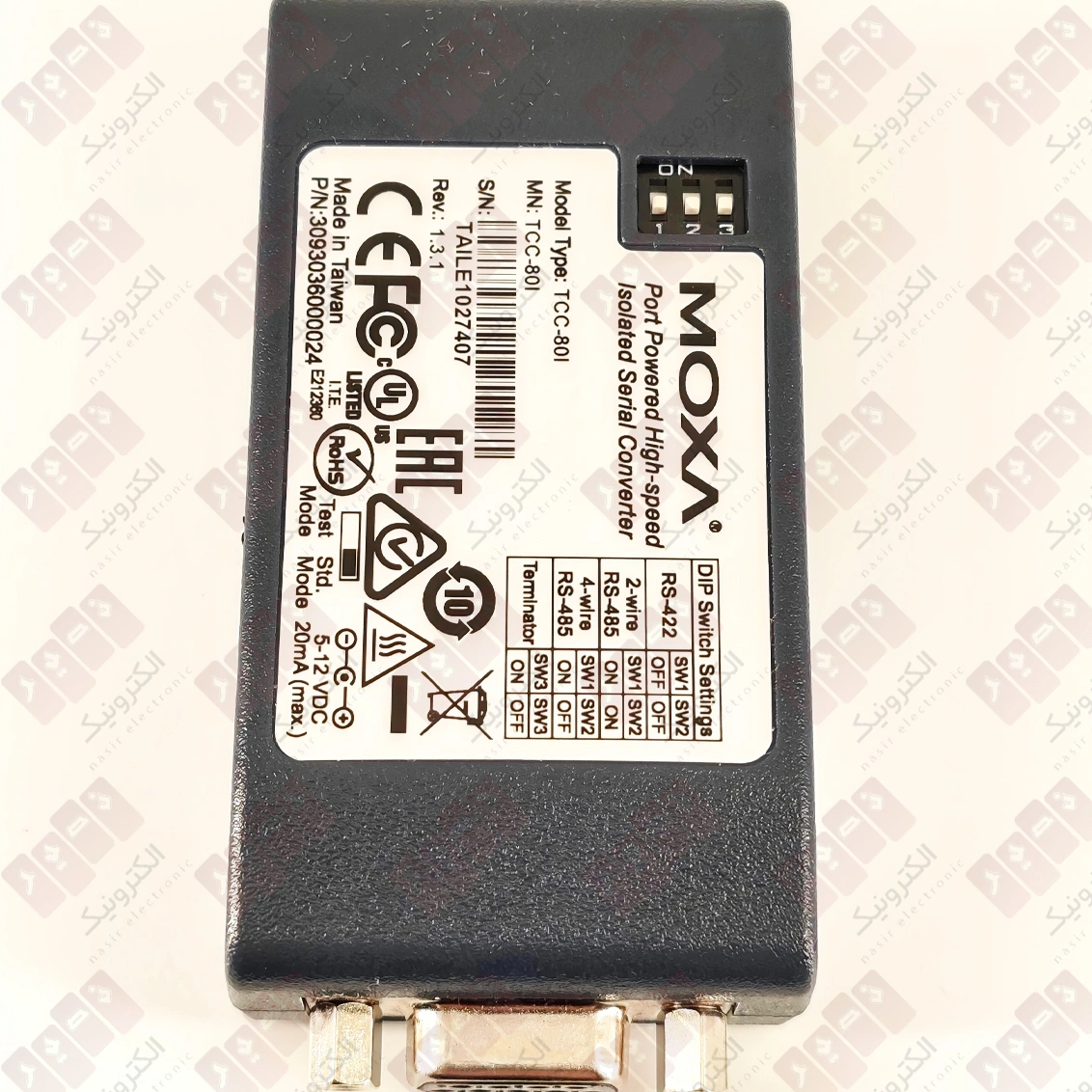

مقاومت انتهایی RS-485 چیست؟
در شبکههای RS-485، یکی از مواردی که هنگام سیمکشی باید به آن توجه کنید، مقاومت انتهایی یا ترمینیشن است. این مقاومت بازتاب سیگنال در مسیر ارتباطی را کنترل میکند.
MOXA TCC-80I امکان انتخاب وضعیت مقاومت انتهایی را فراهم میکند. طبق مشخصات رسمی، این بخش سه گزینه دارد: بدون مقاومت، 120 اهم و 120 کیلواهم.
ساختار شبکه، طول مسیر ارتباطی و نحوه سیمکشی، انتخاب مقاومت مناسب را تعیین میکنند. بنابراین بهتر است قبل از تغییر وضعیت ترمینیشن، ساختار واقعی شبکه RS-485 را بررسی کنید.

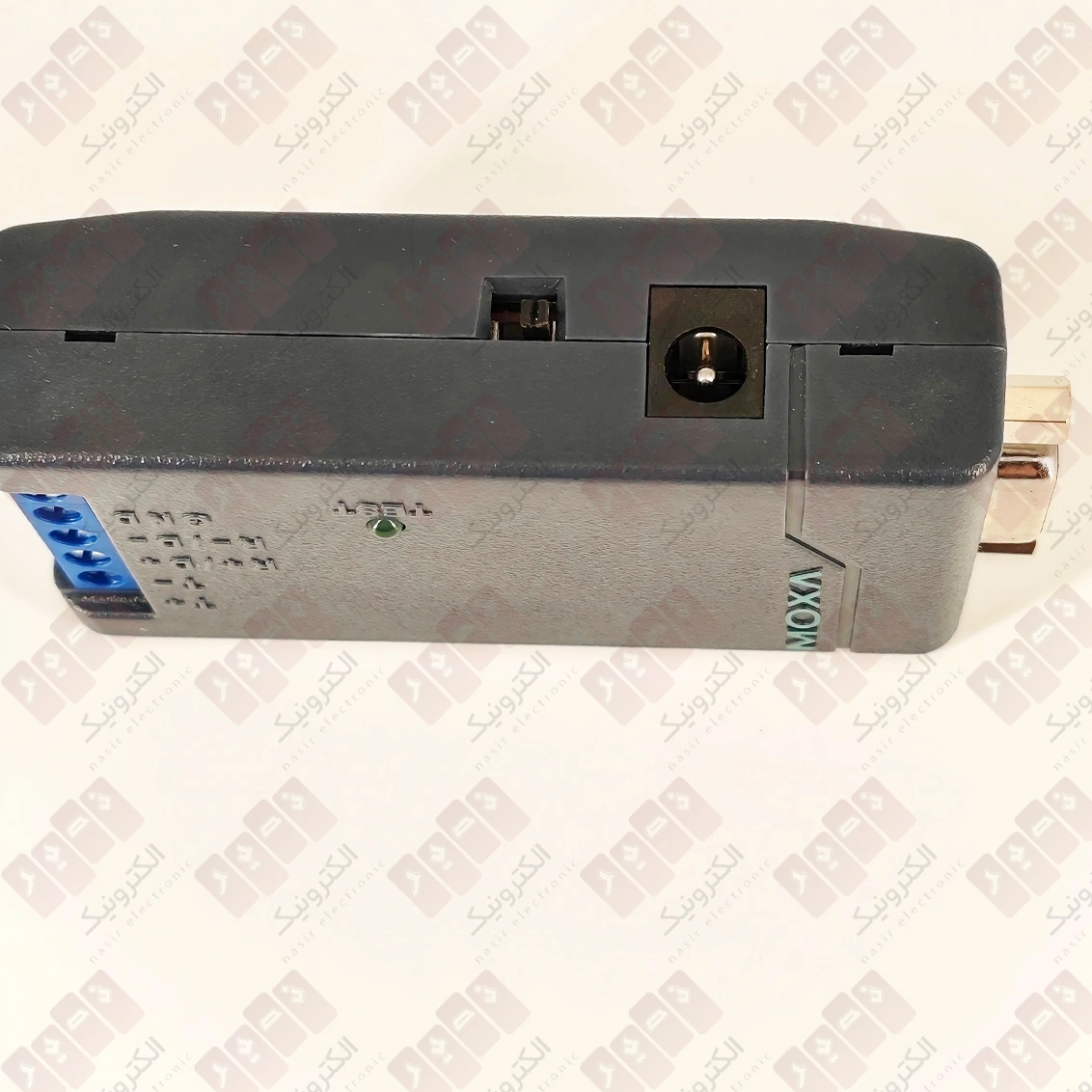

تغذیه و برق موردنیاز TCC-80I

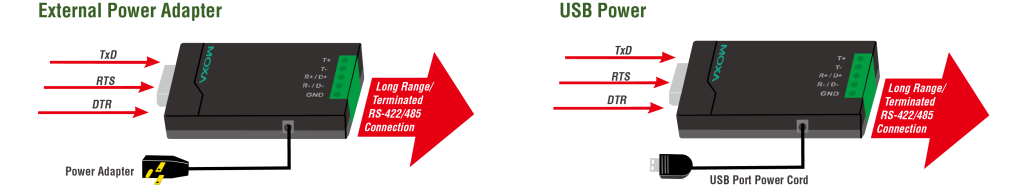

یکی از ویژگیهای کاربردی این محصول، امکان دریافت توان موردنیاز از سمت رابط RS-232 در شرایط مناسب است. بنابراین در بعضی کاربردها برای راهاندازی مبدل به منبع تغذیه خارجی نیاز نخواهید داشت.
البته تجهیز میزبان و شرایط اتصال، مقدار توان قابل دریافت از پورت RS-232 را تعیین میکنند. اگر توان کافی به مبدل نرسد، میتوانید از تغذیه خارجی 5 تا 12 ولت DC استفاده کنید.
جریان ورودی اعلامشده برای MOXA TCC-80I برابر با 20 میلیآمپر در 5 تا 12 ولت DC است. این مدل همچنین از حفاظت در برابر اضافهجریان پشتیبانی میکند.
نشانگر LED توان پورت
TCC-80I یک نشانگر LED برای بررسی وضعیت توان پورت دارد. این نشانگر به کاربر کمک میکند تا بررسی کند آیا توان دریافتشده از سمت RS-232 برای عملکرد مبدل کافی است یا خیر.
در حالت تست، روشن شدن نشانگر توان نشان میدهد که مبدل توان کافی دریافت میکند. اگر نشانگر روشن نشود، باید از منبع تغذیه خارجی استفاده کنید.

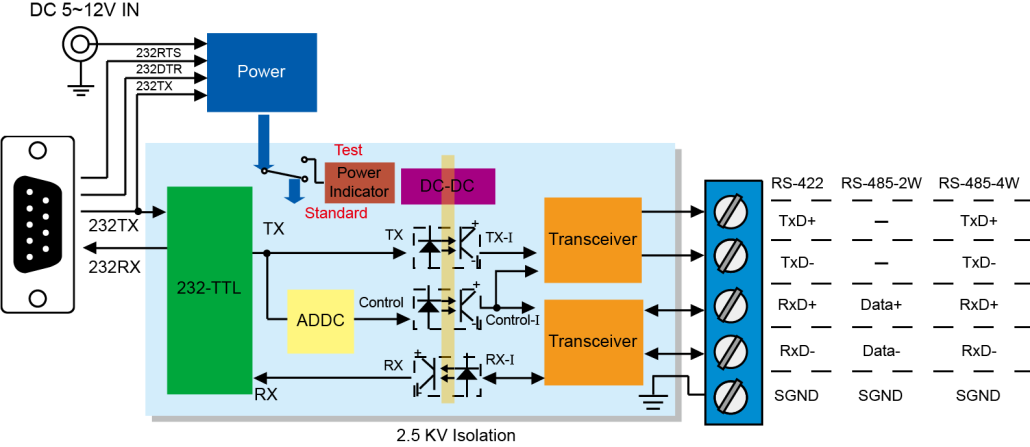

ایزولاسیون در MOXA TCC-80I
MOXA TCC-80I نسخه دارای ایزولاسیون در خانواده TCC-80/80I است. ایزولاسیون به زبان ساده یعنی دو بخش الکتریکی ارتباط مستقیمی با یکدیگر ندارند.
این ویژگی میتواند در کاربردهایی که اختلاف پتانسیل زمین یا جریانهای ناخواسته بین تجهیزات وجود دارد اهمیت داشته باشد و به کاهش مشکلات ناشی از این شرایط کمک کند.
در مستندات رسمی MOXA، مقدار ایزولاسیون TCC-80I در بخشهای مختلف مستندات با مقادیر متفاوت آمده است؛ بنابراین برای استناد دقیق فنی، بهتر است مقدار مربوط به همان نسخه دیتاشیت یا صفحه رسمی محصول را مبنا قرار دهید.
طراحی و ابعاد مبدل
MOXA TCC-80I یک مبدل کوچک و کمحجم است که برای نصب رومیزی طراحی شده است. ابعاد دستگاه 42 × 80 × 22 میلیمتر و وزن آن حدود 50 گرم است.
بدنه محصول از پوشش پلاستیکی در قسمت بالا و صفحه فلزی در قسمت پایین تشکیل میشود و درجه حفاظت آن IP30 است. به دلیل ابعاد کوچک، میتوانید مبدل را بهراحتی در کنار سایر تجهیزات و فضاهای محدود قرار دهید.
شرایط محیطی کاری
محدوده دمای کاری MOXA TCC-80I برابر با 0 تا 60 درجه سانتیگراد است. دمای نگهداری محصول نیز از 20- تا 75 درجه سانتیگراد اعلام شده است.
رطوبت نسبی محیط کاری باید در محدوده 5 تا 95 درصد، بدون میعان باشد. رعایت این محدودهها عملکرد صحیح و طول عمر بیشتر تجهیزات صنعتی را به همراه دارد.
کاربردهای مبدل MOXA TCC-80I
MOXA TCC-80I در پروژههایی کاربرد دارد که تجهیزات دارای رابطهای سریال متفاوت باید با یکدیگر ارتباط برقرار کنند. این مبدل بهخصوص در سیستمهای کنترل، اتوماسیون صنعتی، مانیتورینگ و تجهیزات دارای رابط RS-232، RS-422 یا RS-485 کاربرد دارد.
- تبدیل RS-232 به RS-485
- تبدیل RS-232 به RS-422
- اتصال تجهیزات RS-232 به سیستمهای RS-485
- اتصال تجهیزات سریال در پروژههای اتوماسیون صنعتی
- سیستمهای کنترل و مانیتورینگ
- تجهیزات ابزار دقیق دارای رابط سریال
- دستگاههای اندازهگیری دارای RS-232، RS-422 یا RS-485
- سیستمهای ارتباطی مبتنی بر RS-485 دو سیمه و چهار سیمه
مشخصات فنی MOXA TCC-80I
| مشخصات | جزئیات |
|---|---|
| برند | MOXA |
| مدل | TCC-80I |
| نوع محصول | مبدل سریال |
| استانداردهای ارتباطی | RS-232، RS-422، RS-485 |
| حالت RS-485 | دو سیمه و چهار سیمه |
| تعداد پورت | 2 |
| کانکتور | ترمینالبلوک |
| کنترل جهت RS-485 | کنترل خودکار جهت داده |
| سرعت انتقال داده | 300 bps تا 115.2 kbps |
| مقاومت انتهایی RS-485 | N/A، 120 اهم، 120 کیلواهم |
| ورودی تغذیه | 5 تا 12 ولت DC |
| جریان ورودی | 20 میلیآمپر |
| حفاظت اضافهجریان | پشتیبانی میشود |
| درجه حفاظت | IP30 |
| ابعاد | 42 × 80 × 22 میلیمتر |
| وزن | 50 گرم |
| نوع نصب | رومیزی |
| دمای کاری | 0 تا 60 درجه سانتیگراد |
| دمای نگهداری | 20- تا 75 درجه سانتیگراد |
| رطوبت کاری | 5 تا 95 درصد |
تفاوت MOXA TCC-80I با TCC-80
هر دو مدل برای تبدیل ارتباط سریال طراحی شدهاند، اما TCC-80I نسخه دارای ایزولاسیون است. بنابراین اگر در پروژه جداسازی الکتریکی بین دو بخش ارتباط اهمیت داشته باشد، باید مدل TCC-80I را با توجه به مشخصات پروژه بررسی کنید.
همچنین هنگام خرید باید به پارتنامبر دقیق محصول توجه داشته باشید. TCC-80I با مدل TCC-80I-DB9 یکسان نیست و نوع کانکتور آنها متفاوت است. مدل TCC-80I از ترمینالبلوک برای اتصال سمت RS-422/RS-485 استفاده میکند.
چرا مبدل MOXA TCC-80I انتخاب مناسبی است؟
اگر در پروژه خود یک تجهیز RS-232 دارید و لازم است آن را به RS-422 یا RS-485 متصل کنید، MOXA TCC-80I میتواند راهکاری ساده و کاربردی باشد. این محصول علاوه بر تبدیل ارتباط سریال، امکاناتی مانند کنترل خودکار جهت RS-485، پشتیبانی از ارتباط دو سیمه و چهار سیمه، سرعت انتقال تا 115.2 کیلوبیت بر ثانیه و امکان استفاده از تغذیه خارجی را ارائه میدهد.
ابعاد کوچک، وزن پایین و اتصال ترمینالبلوک نیز استفاده از این مبدل را در بسیاری از پروژههای کنترل و اتوماسیون راحتتر میکند.
جمعبندی
MOXA TCC-80I یک مبدل سریال صنعتی برای تبدیل و اتصال RS-232، RS-422 و RS-485 است. این مدل از RS-485 دو سیمه و چهار سیمه پشتیبانی میکند و با داشتن کنترل خودکار جهت داده، راهاندازی ارتباط RS-485 را سادهتر میکند.
پشتیبانی از سرعت 300 تا 115.2 کیلوبیت بر ثانیه، ترمینالبلوک، مقاومت انتهایی قابل انتخاب، امکان استفاده از تغذیه 5 تا 12 ولت DC و طراحی کمحجم، از مهمترین ویژگیهای این محصول هستند.
اگر به دنبال یک مبدل RS-232 به RS-485 و RS-422 برای سیستمهای صنعتی، کنترل، مانیتورینگ یا تجهیزات سریال هستید، TCC-80I با توجه به مشخصات فنی پروژه میتواند گزینه مناسبی برای بررسی و استفاده باشد.
