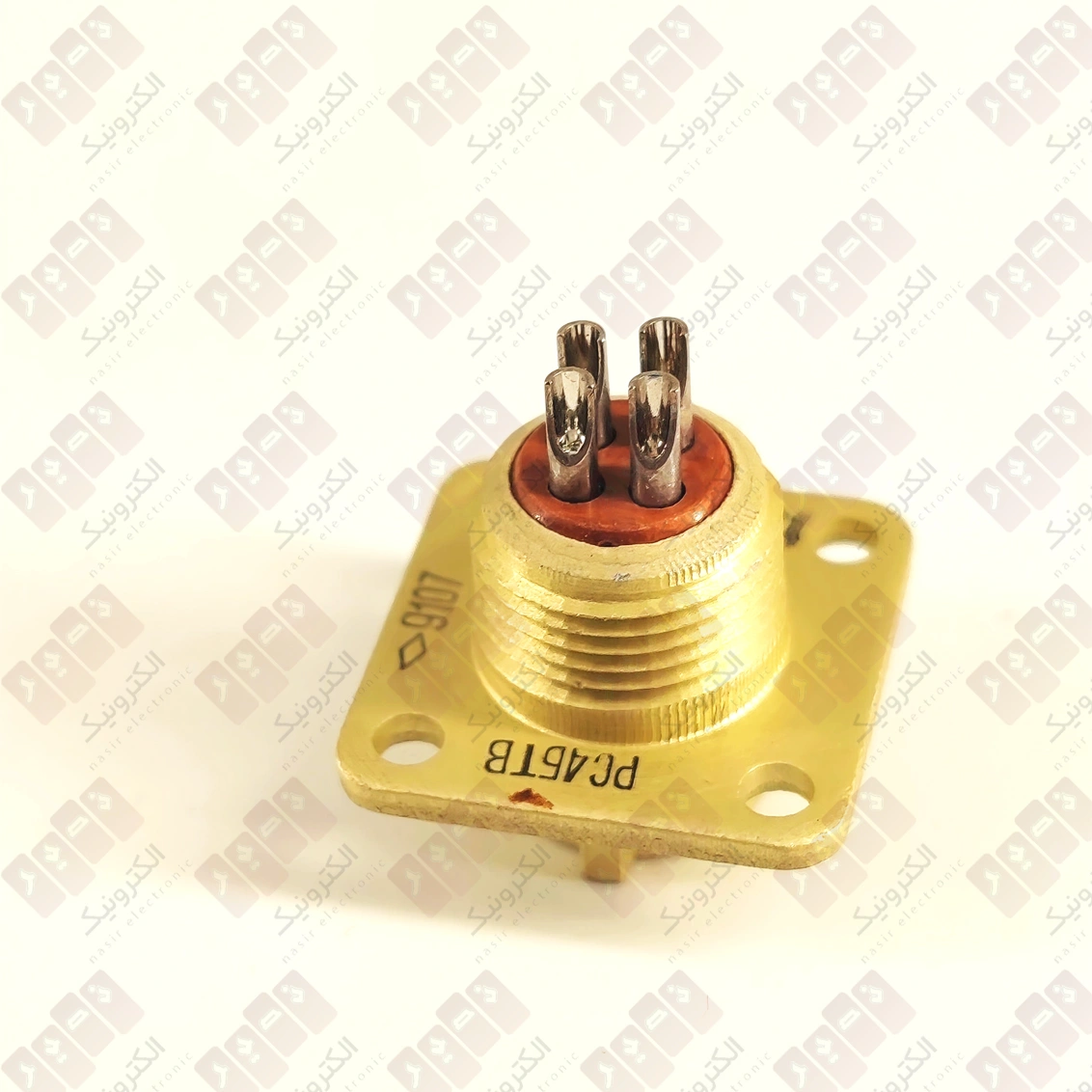

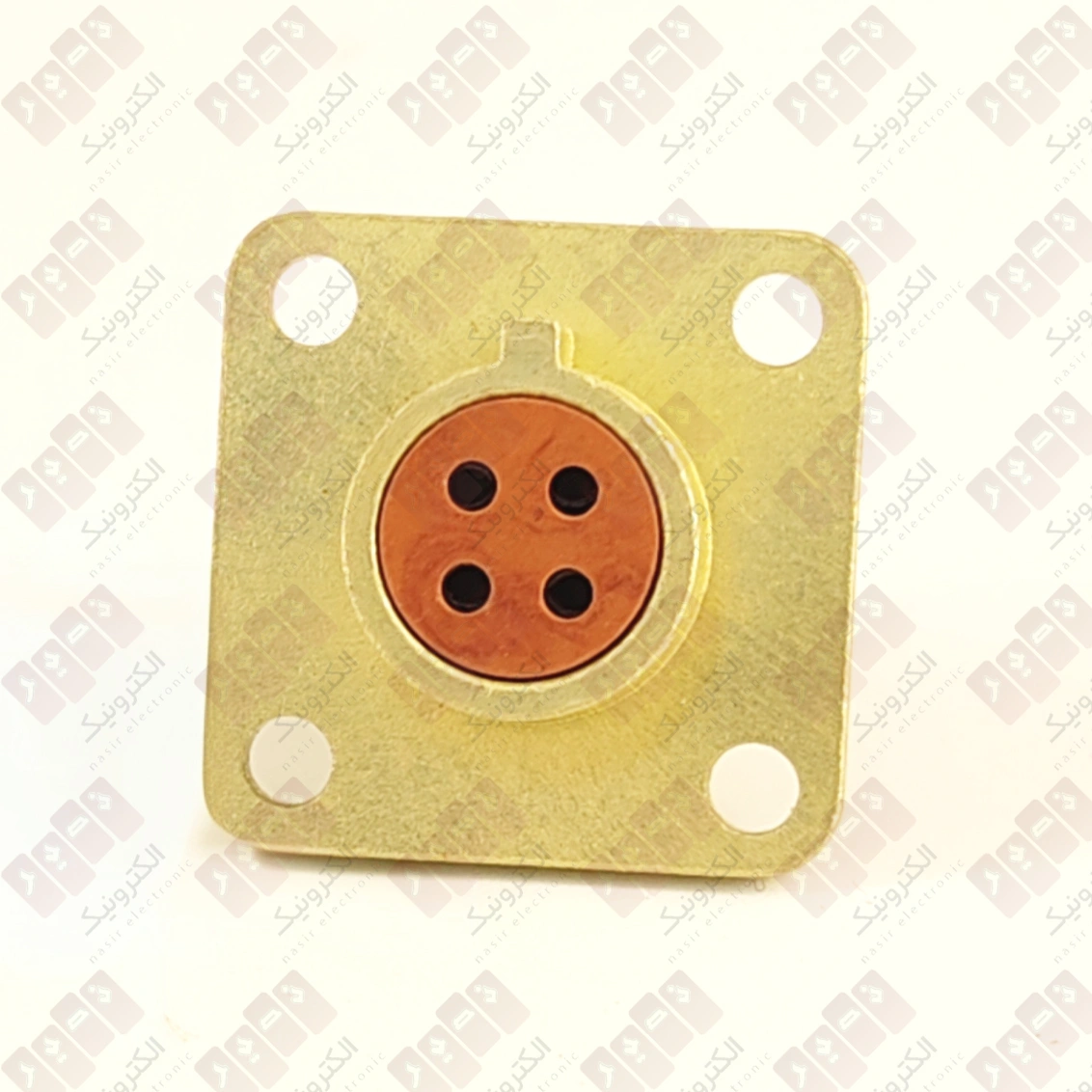

کانکتور روسی ۴ پین مادگی فلنچی کشویی РС4БТВ

کانکتور РС4БТВ یک کانکتور استوانه‌ای روسی از سری РС است که برای ایجاد اتصال الکتریکی مطمئن و قابل جدا شدن در تجهیزات مختلف طراحی شده است. این مدل در دسته مادگی‌های دستگاهی یا پنلی (Розетка приборная) قرار می‌گیرد و دارای ۴ کنتاکت است.

یکی از ویژگی‌های مهم РС4БТВ، نوع اتصال آن است. حرف «Б» در کد این خانواده نشان می‌دهد که اتصال بین مادگی و کانکتور مقابل از نوع врубное است؛ یعنی اتصال به صورت درگیرشونده و کشویی انجام می‌شود. بنابراین این مدل را نباید کانکتور پیچی یا رزوه‌ای معرفی کرد.

این کانکتور برای استفاده در تجهیزات الکترونیکی، تجهیزات رادیویی و مخابراتی، تجهیزات صنعتی و مدارهای الکتریکی کاربرد دارد و می‌تواند برای تعمیر، بازسازی یا جایگزینی کانکتورهای روسی مورد استفاده قرار گیرد.

پارت نامبر РС4БТВ یعنی چه؟

کد РС4БТВ فقط یک شماره تصادفی نیست و بخش‌های مختلف آن نوع کانکتور را مشخص می‌کنند:

• РС: نشان‌دهنده خانواده کانکتورهای سری РС است.
• 4: نشان‌دهنده تعداد کنتاکت‌ها؛ این مدل دارای ۴ کنتاکت است.
• Б: نشان‌دهنده نوع اتصال врубное یا اتصال درگیرشونده/کشویی است.
• ТВ: نشان‌دهنده اجرای همه‌اقلیمی در کدگذاری این خانواده است.

در نام‌گذاری رسمی این خانواده، حرف «А» برای نشان دادن پوشش طلایی کنتاکت‌ها استفاده می‌شود. چون در کد РС4БТВ حرف «А» وجود ندارد، کنتاکت‌های این مدل در گروه دارای پوشش نقره‌ای قرار می‌گیرند.

مشخصات فنی کانکتور РС4БТВ

کانکتور РС4БТВ برای استفاده در مدارهای الکتریکی با جریان مستقیم، جریان متناوب و جریان پالسی طراحی شده است. طبق مشخصات رسمی خانواده کانکتورهای РС، این محصولات برای مدارهای متناوب با فرکانس تا ۳ مگاهرتز نیز در نظر گرفته شده‌اند.

کاربرد کانکتور РС4БТВ

این کانکتور برای ایجاد اتصال بین بخش‌های مختلف یک سیستم الکتریکی یا الکترونیکی کاربرد دارد. چهار کنتاکت آن امکان انتقال مدارهای الکتریکی را در یک اتصال واحد فراهم می‌کنند.

از کاربردهای معمول این نوع کانکتور می‌توان به تجهیزات الکترونیکی، تجهیزات رادیویی، تجهیزات مخابراتی، دستگاه‌های صنعتی، تجهیزات قدیمی ساخت روسیه و پروژه‌های تعمیر و بازسازی اشاره کرد.

ساختار مادگی دستگاهی این مدل باعث می‌شود کانکتور روی بدنه یا پنل تجهیزات قرار بگیرد و کانکتور مقابل از سمت اتصال وارد آن شود. نوع اتصال врубное نیز امکان اتصال و جدا کردن کانکتور را بدون استفاده از اتصال رزوه‌ای فراهم می‌کند.

خرید کانکتور روسی РС4БТВ

اگر به دنبال کانکتور روسی ۴ پین مادگی برای تعمیر یا جایگزینی کانکتور یک تجهیز قدیمی هستید، مدل РС4БТВ یکی از گزینه‌های قابل بررسی در سری کانکتورهای РС است. این مدل به صورت مادگی دستگاهی طراحی شده و اتصال آن از نوع врубное یا درگیرشونده است.

قبل از خرید کانکتور РС4БТВ، حتماً پارت نامبر روی قطعه، تعداد کنتاکت‌ها، نوع مادگی یا نری و نحوه اتصال را با کانکتور مورد نیاز خود مقایسه کنید. این موضوع اهمیت زیادی دارد؛ چون کانکتورهای سری РС مدل‌های مختلفی با تعداد کنتاکت و نوع اتصال متفاوت دارند.

تفاوت РС4БТВ با مدل‌های مشابه

در نام‌گذاری سری РС، تغییر یک حرف می‌تواند مشخصات مهمی را تغییر دهد. برای مثال، وجود حرف «А» نشان‌دهنده پوشش طلایی کنتاکت‌ها است، در حالی که РС4БТВ بدون حرف «А» در گروه دارای پوشش نقره‌ای قرار می‌گیرد. همچنین حرف «Б» نوع اتصال врубное را مشخص می‌کند.

بنابراین اگر محصول مورد نیاز شما باید ۴ پین، مادگی، پنلی و کشویی باشد، تطبیق دقیق پارت نامبر با نمونه موجود بسیار مهم است. به همین دلیل، قبل از ثبت سفارش بهتر است تصاویر، ابعاد و مشخصات قطعه موجود خود را با محصول مقایسه کنید.

جمع‌بندی

РС4БТВ یک کانکتور روسی ۴ پین از سری РС و از نوع مادگی دستگاهی است. این مدل دارای اتصال врубное، کنتاکت‌های نقره‌ای و طراحی مناسب برای استفاده در تجهیزات الکترونیکی، صنعتی، رادیویی و مخابراتی است. طبق مشخصات رسمی خانواده РС، حداکثر جریان هر کنتاکت ۴ آمپر، حداکثر ولتاژ کاری ۲۰۰ ولت و فرکانس کاری اعلام‌شده برای مدارهای متناوب تا ۳ مگاهرتز است.

اگر هدف شما جایگزینی یک کانکتور قدیمی روسی است، مهم‌ترین نکته تطبیق پارت نامبر РС4БТВ، تعداد ۴ کنتاکت، نوع مادگی و نوع اتصال کشویی با قطعه مورد نیاز است.

توجه: مشخصات فنی فوق بر اساس اطلاعات منتشرشده برای خانواده کانکتورهای РС تنظیم شده است. برای انتخاب نهایی در یک دستگاه حساس، تطبیق پارت نامبر کامل و مستندات فنی تجهیز مورد استفاده توصیه می‌شود.
