معرفی کانکتور گرد نری فلنچ 10SL-3P

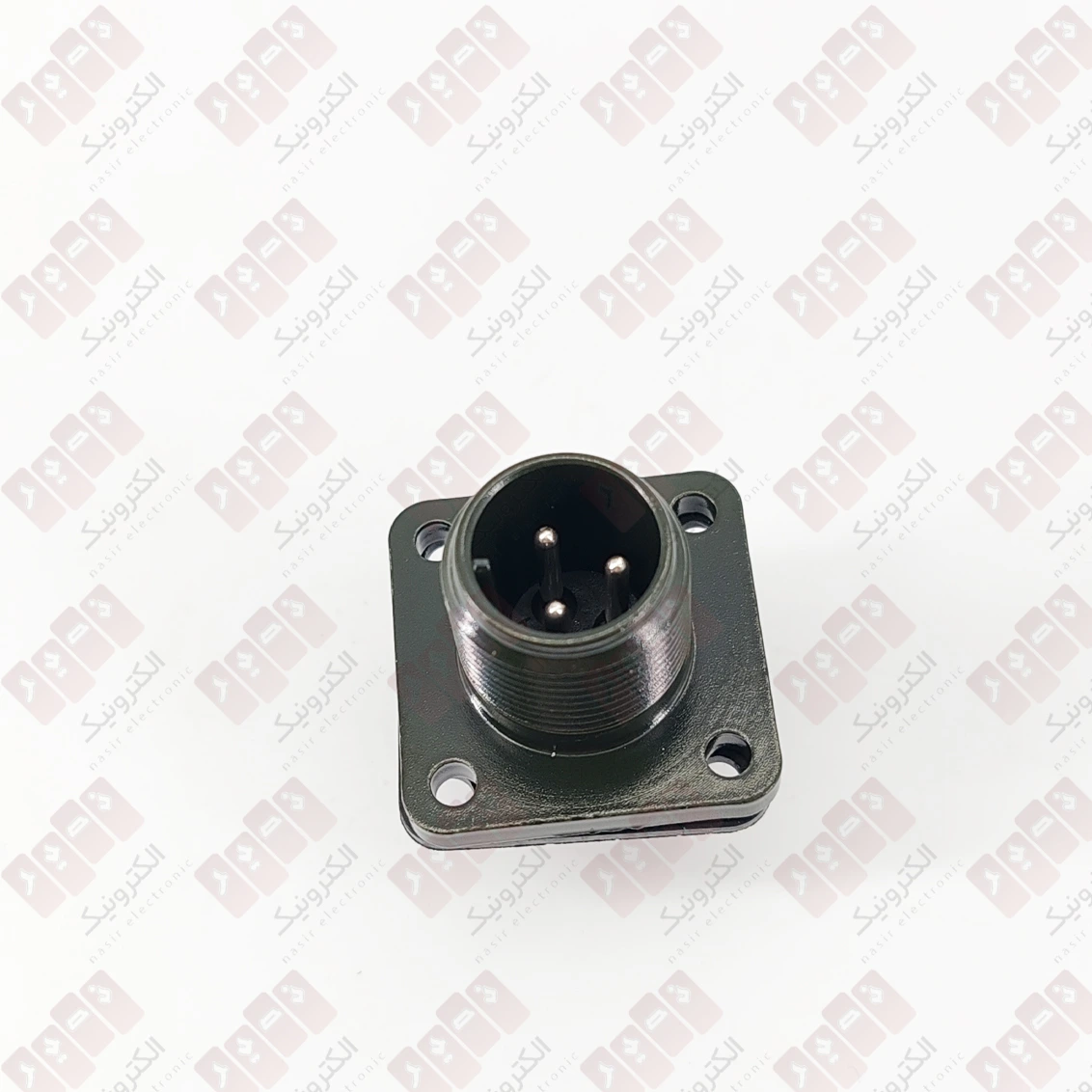

کانکتور گرد نری فلنچ 10SL-3P یک کانکتور الکتریکی فلزی با سه پین نری است که برای ایجاد اتصال الکتریکی در تجهیزات سازگار استفاده می‌شود. این مدل دارای فلنج با چهار سوراخ نصب است و برای نصب روی پنل یا بدنه تجهیزات طراحی شده است. بدنه فلزی، اتصال لحیمی و ساختار اتصال رزوه‌ای از ویژگی‌های مدل مرجع MS3102A10SL-3P هستند. پیش از خرید، شماره کامل قطعه و سازگاری آن با کانکتور مقابل را بررسی کنید.
اگر برای تجهیزات صنعتی یا الکتریکی خود به یک کانکتور گرد با سه پین نری نیاز دارید، کانکتور گرد نری فلنچ 10SL-3P می‌تواند گزینه‌ای برای بررسی باشد. اندازه پوسته، آرایش کنتاکت‌ها و ابعاد نصب باید با نیاز پروژه شما مطابقت داشته باشند.
مشخصات فنی کانکتور گرد نری فلنچ 10SL-3P
- شماره مدل مرجع: MS3102A10SL-3P
- نوع محصول: کانکتور گرد نری با فلنج نصب
- تعداد کنتاکت‌ها: 3 پین نری
- آرایش کنتاکت: 10SL-3P
- اندازه پوسته: 10SL
- نوع نصب: نصب پنلی با فلنج
- تعداد سوراخ‌های نصب: 4 سوراخ
- جنس بدنه مدل مرجع: آلیاژ آلومینیوم
- جنس کنتاکت‌ها: آلیاژ مس
- پوشش کنتاکت‌ها: نقره‌ای
- روش اتصال سیم: لحیمی
- نوع اتصال مکانیکی: رزوه‌ای
- سری محصول: MS
- استاندارد مرتبط: MIL-DTL-5015
طراحی فلنج و روش نصب کانکتور 10SL-3P
فلنج این کانکتور دارای چهار سوراخ برای نصب روی پنل یا بدنه تجهیزات است. این ساختار کمک می‌کند کانکتور در محل مشخصی ثابت شود و دسترسی به محل اتصال برای وصل کردن کانکتور مقابل آسان‌تر باشد.
پیش از نصب کانکتور گرد نری فلنچ 10SL-3P، ابعاد فلنج، فاصله سوراخ‌ها و فضای موردنیاز در پشت پنل را بررسی کنید. اندازه سوراخ‌های نصب باید با نقشه فنی قطعه و محل نصب هماهنگ باشد تا هنگام مونتاژ مشکلی ایجاد نشود.
سه پین نری و آرایش کنتاکت‌ها
کانکتور گرد نری فلنچ 10SL-3P دارای سه کنتاکت نری است. عبارت 10SL-3P به اندازه پوسته و آرایش کنتاکت‌ها اشاره دارد. در این مدل، اندازه پوسته 10SL است و سه موقعیت کنتاکت در نظر گرفته شده است.
هنگام انتخاب کانکتور مقابل، تنها به تعداد پین‌ها توجه نکنید. نوع کنتاکت، آرایش پایه‌ها، اندازه پوسته و ساختار اتصال نیز باید سازگار باشند. یکسان بودن تعداد پین‌ها به‌تنهایی به معنای سازگاری دو کانکتور نیست.
روش اتصال سیم در کانکتور گرد نری فلنچ 10SL-3P
در مدل مرجع MS3102A10SL-3P، اتصال سیم‌ها به کنتاکت‌ها از نوع لحیمی است. در این روش، سیم مطابق دستورالعمل سازنده آماده می‌شود و به بخش مخصوص لحیم‌کاری کنتاکت متصل می‌شود. آماده‌سازی درست سیم، کیفیت لحیم و رعایت ترتیب کنتاکت‌ها برای اتصال صحیح اهمیت دارند.
پیش از نصب، اندازه سیم و شرایط الکتریکی مدار را با مشخصات فنی کانکتور تطبیق دهید. بهتر است مونتاژ توسط فرد آشنا با نصب کانکتورهای صنعتی انجام شود و صحت سیم‌کشی پیش از راه‌اندازی بررسی شود.
بدنه فلزی و جنس کنتاکت‌ها
در مشخصات مدل مرجع، بدنه کانکتور از آلیاژ آلومینیوم و کنتاکت‌ها از آلیاژ مس ساخته شده‌اند. کنتاکت‌ها دارای پوشش نقره‌ای هستند. این اطلاعات به شناسایی ساختار محصول کمک می‌کنند و برای مقایسه با نیازهای فنی پروژه مفید هستند.
پوشش بدنه مدل مرجع در مشخصات فنی به‌صورت کرومات زیتونی روی کادمیم معرفی شده است. اگر جنس یا نوع پوشش برای پروژه شما اهمیت دارد، مشخصات همان قطعه را از دیتاشیت معتبر بررسی کنید؛ ظاهر محصول به‌تنهایی برای تشخیص قطعی جنس و پوشش کافی نیست.
کاربردهای کانکتور
کانکتورهای سری MS در تجهیزات الکتریکی و صنعتی و برخی کاربردهای دریایی و نظامی استفاده می‌شوند. کانکتور گرد نری فلنچ 10SL-3P نیز برای تجهیزاتی قابل بررسی است که به اتصال پنلی با سه پین نری و آرایش کنتاکت سازگار نیاز دارند.
انتخاب این کانکتور باید بر اساس شرایط واقعی پروژه انجام شود. جریان و ولتاژ مدار، نوع سیم، ابعاد محل نصب، شرایط محیطی و سازگاری با کانکتور مقابل از عوامل مهم پیش از خرید هستند. برای کاربرد در فضای باز یا محیط مرطوب، مشخصات حفاظت محیطی همان مدل را بررسی کنید و بدون مستندات سازنده، ضدآب بودن آن را فرض نکنید.
نکات مهم پیش از خرید کانکتور گرد نری فلنچ
- شماره کامل مدل را با قطعه موردنیاز مقایسه کنید.
- از نری بودن کنتاکت‌ها و سه‌پین بودن مدل مطمئن شوید.
- آرایش 10SL-3P را با کانکتور مقابل تطبیق دهید.
- ابعاد فلنج و فاصله چهار سوراخ نصب را بررسی کنید.
- مطمئن شوید روش اتصال لحیمی با سیم‌کشی پروژه سازگار است.
- مشخصات جریان، ولتاژ و دمای کاری را از دیتاشیت معتبر بررسی کنید.
- اگر به آب‌بندی یا مقاومت محیطی خاص نیاز دارید، مشخصات مربوط به همان مدل را بررسی کنید.
خرید کانکتور گرد نری فلنچ 10SL-3P
اگر به یک کانکتور گرد با سه پین نری، فلنج چهار سوراخ و اتصال لحیمی نیاز دارید، مدل مرجع MS3102A10SL-3P می‌تواند گزینه‌ای برای بررسی باشد. این محصول با پوسته اندازه 10SL و ساختار نصب پنلی شناخته می‌شود.
برای انتخاب مطمئن، شماره مدل و مشخصات فنی را با نیاز دستگاه خود مطابقت دهید. بررسی تعداد پین‌ها، آرایش کنتاکت‌ها، ابعاد نصب و مشخصات الکتریکی پیش از سفارش، به جلوگیری از خرید اشتباه کمک می‌کند.
سؤالات متداول درباره کانکتور 10SL-3P
کانکتور گرد نری فلنچ 10SL-3P چند پین دارد؟
این مدل دارای سه کنتاکت نری است.
آیا این کانکتور برای نصب روی پنل مناسب است؟
مدل مرجع MS3102A10SL-3P از نوع نصب پنلی است و فلنج آن برای ثابت کردن کانکتور روی پنل یا بدنه تجهیزات استفاده می‌شود. ابعاد محل نصب باید با نقشه فنی قطعه تطبیق داده شود.
روش اتصال سیم در این کانکتور چیست؟
روش اتصال سیم در مدل مرجع لحیمی است. برای مونتاژ صحیح، دستورالعمل سازنده و مشخصات سیم مورد استفاده را رعایت کنید.
آیا این کانکتور با تمام کانکتورهای سه‌پین سازگار است؟
خیر. علاوه بر تعداد پین‌ها، نوع کنتاکت، آرایش پایه‌ها، اندازه پوسته و روش اتصال نیز باید سازگار باشند.
آیا کانکتور ضدآب است؟
ضدآب بودن این مدل بدون بررسی مشخصات آب‌بندی و شرایط محیطی تأیید نمی‌شود. برای کاربرد در محیط مرطوب یا فضای باز، دیتاشیت قطعه را بررسی کنید.
