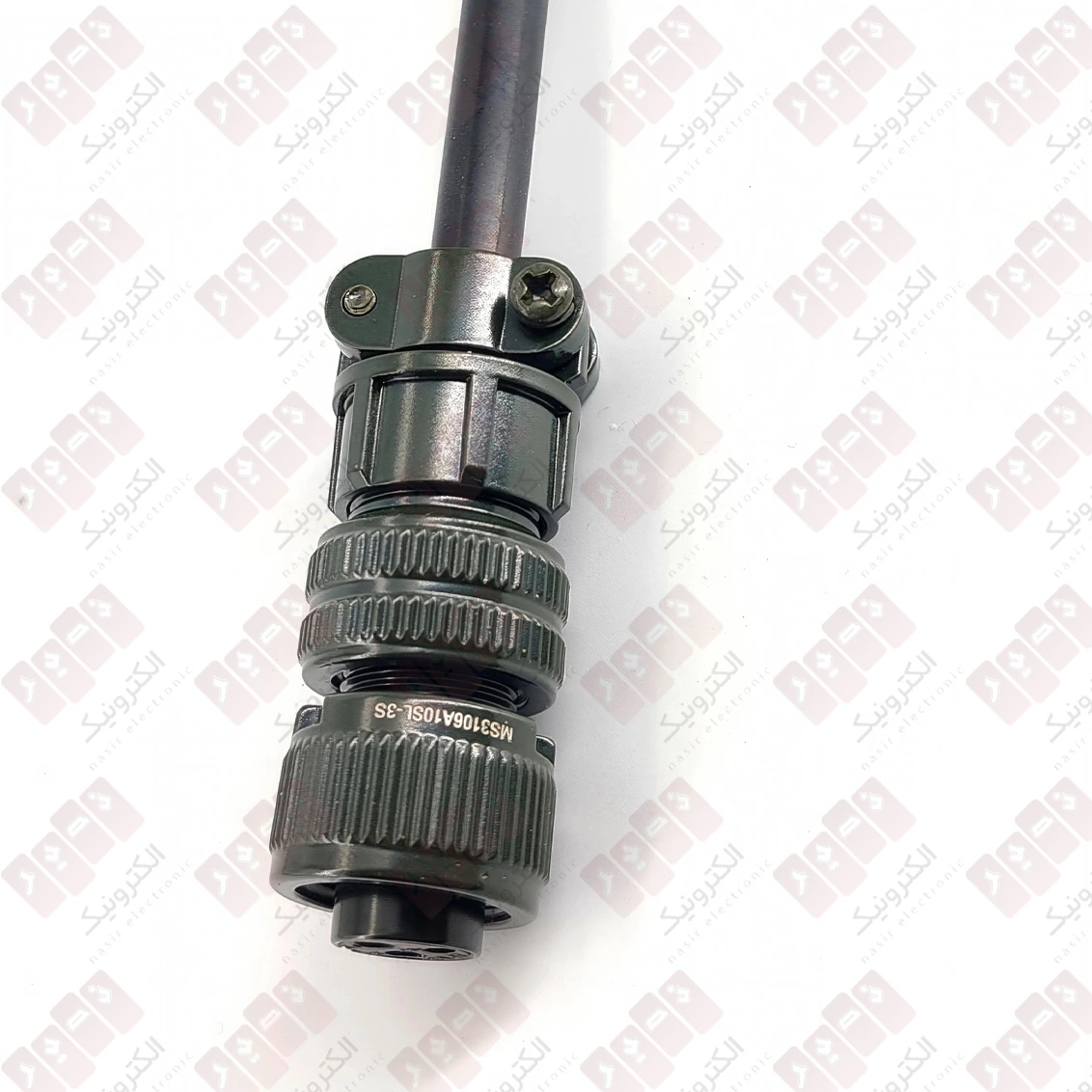

معرفی کانکتور گرد سیار مادگی MS3106A10SL-3S
کانکتور گرد سیار مادگی MS3106A10SL-3S یکی از کانکتورهای سری MS شرکت Amphenol Industrial است که برای اتصال و جداسازی مدارهای الکتریکی در تجهیزات صنعتی و کاربردهای نظامی طراحی شده است. این مدل دارای سه کنتاکت مادگی، بدنه فلزی و اتصال لحیمی است و برای پروژه‌هایی مناسب است که به یک اتصال گرد با مکانیزم قفل‌شدن رزوه‌ای نیاز دارند.
این کانکتور از نوع پلاگ مستقیم (Straight Plug) است و برای نصب روی کابل استفاده می‌شود. انتخاب صحیح آن به بررسی شماره فنی، آرایش کنتاکت‌ها و سازگاری با کانکتور مقابل بستگی دارد. بنابراین، پیش از خرید کانکتور MS3106A10SL-3S، بهتر است مشخصات فنی محصول را با نیازهای پروژه خود تطبیق دهید.
مشخصات فنی کانکتور MS3106A10SL-3S
- شماره فنی: MS3106A10SL-3S
- سازنده: Amphenol Industrial
- سری محصول: MS / سری 5015
- نوع کانکتور: پلاگ گرد سیار مستقیم
- نوع کنتاکت: مادگی (Socket)
- تعداد کنتاکت‌ها: 3 عدد
- آرایش کنتاکت: 10SL-3
- اندازه پوسته: 10SL
- اندازه کنتاکت: 16
- روش اتصال سیم: لحیمی (Solder Cup)
- جنس پوسته: آلیاژ آلومینیوم
- پوشش کنتاکت: نقره‌ای
- روش اتصال به کانکتور مقابل: رزوه‌ای
- استاندارد مرتبط: MIL-DTL-5015
- محدوده دمای کاری اعلام‌شده: از 55- تا 125+ درجه سانتی‌گراد
توجه: مشخصات پوشش و شرایط کاری باید با دیتاشیت نسخه دقیق محصول و شرایط سفارش تطبیق داده شوند. اندازه کنتاکت 16 به معنی وجود 16 کنتاکت نیست؛ این مدل سه کنتاکت دارد.
کانکتور MS3106A10SL-3S چه کاربردی دارد؟
کانکتور MS3106A10SL-3S برای ایجاد یک اتصال الکتریکی قابل جداسازی میان کابل و یک کانکتور سازگار استفاده می‌شود. طراحی گرد و اتصال رزوه‌ای آن، امکان اتصال مکانیکی مشخص و جدا کردن کانکتور را هنگام سرویس یا تعمیر تجهیزات فراهم می‌کند.
این خانواده از کانکتورها در تجهیزات صنعتی و برخی کاربردهای نظامی مورد استفاده قرار می‌گیرد. بااین‌حال، مناسب بودن این مدل برای هر دستگاه به شرایط محیطی، مشخصات مدار، نوع کابل و سازگاری کانکتور مقابل بستگی دارد.
ویژگی‌های کانکتور گرد مادگی MS3106A10SL-3S

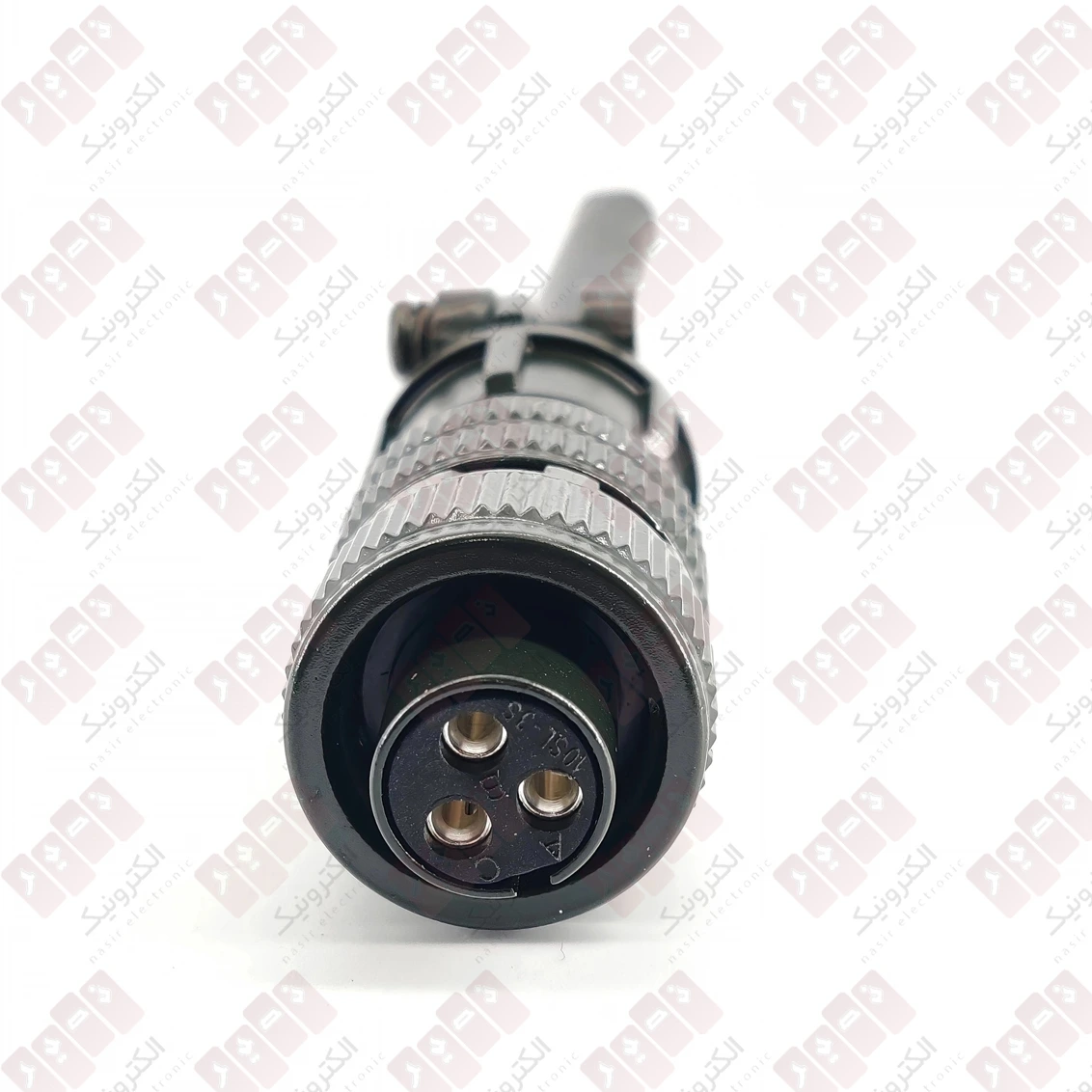

سه کنتاکت مادگی
این مدل دارای سه کنتاکت مادگی است که برای اتصال به کنتاکت‌های نری متناظر در کانکتور سازگار طراحی شده‌اند. تعداد کنتاکت‌ها و آرایش آن‌ها باید با نقشه سیم‌کشی دستگاه مطابقت داشته باشد.
اتصال لحیمی سیم‌ها
در نسخه MS3106A10SL-3S، سیم‌ها با روش لحیمی به کنتاکت‌ها متصل می‌شوند. هنگام نصب باید اندازه سیم، روش آماده‌سازی آن و دستورالعمل لحیم‌کاری مناسب رعایت شود تا از ایجاد اتصال ضعیف یا آسیب به عایق و قطعات داخلی جلوگیری شود.
بدنه فلزی از آلیاژ آلومینیوم
پوسته آلومینیومی، ساختار فلزی و مقاومی برای کانکتور فراهم می‌کند. پوشش بدنه در نسخه استاندارد این مدل به‌صورت کرومات زیتونی روی آبکاری کادمیوم معرفی شده است. اگر محدودیت زیست‌محیطی یا الزام مربوط به مواد و پوشش‌ها دارید، پیش از خرید نسخه دقیق و وضعیت انطباق آن را بررسی کنید.
اتصال رزوه‌ای و طراحی مستقیم
این کانکتور از مکانیزم اتصال رزوه‌ای برای جفت‌شدن با کانکتور مقابل استفاده می‌کند. طراحی مستقیم آن نیز برای اتصال کابل در مسیر مستقیم مناسب است. برای اطمینان از جفت‌شدن صحیح، اندازه پوسته، آرایش کنتاکت‌ها و نوع کانکتور مقابل باید با مشخصات این مدل هماهنگ باشند.
معنی مشخصات MS3106A10SL-3S چیست؟
شماره فنی کانکتور اطلاعات مهمی درباره خانواده محصول و ساختار آن ارائه می‌دهد. در انتخاب این مدل، توجه به بخش‌های زیر کاربردی است:
- MS3106A: شناسه مدل در خانواده کانکتورهای MS و نوع پلاگ مستقیم مربوط به این سری است.
- 10SL: اندازه پوسته کانکتور را مشخص می‌کند.
- 10SL-3: آرایش کنتاکت‌های این مدل را نشان می‌دهد که شامل سه کنتاکت با اندازه 16 است.
- S: نشان‌دهنده نوع کنتاکت مادگی (Socket) در این شماره فنی است.
برای سفارش قطعه، شماره فنی کامل را بررسی کنید؛ زیرا مدل‌هایی با شماره‌های بسیار نزدیک ممکن است از نظر تعداد کنتاکت، آرایش، نوع کنتاکت یا روش اتصال تفاوت داشته باشند.
نکات مهم پیش از خرید کانکتور MS3106A10SL-3S
- تعداد سه کنتاکت و آرایش 10SL-3 را با نقشه سیم‌کشی دستگاه تطبیق دهید.
- بررسی کنید که کانکتور مقابل از نظر نوع اتصال، اندازه پوسته و آرایش کنتاکت‌ها سازگار باشد.
- مطمئن شوید اتصال لحیمی با نوع کابل و روش مونتاژ مورد استفاده شما مطابقت دارد.
- محدوده دمای کاری و مشخصات الکتریکی را بر اساس دیتاشیت معتبر و شرایط واقعی پروژه بررسی کنید.
- در صورت نیاز به پوشش خاص یا محدودیت در استفاده از کادمیوم، نسخه سفارش را با فروشنده یا سازنده تطبیق دهید.
- برای اطمینان از اصالت و انطباق محصول، شماره فنی درج‌شده روی بسته‌بندی و مدارک فنی را بررسی کنید.
چرا مشخصات فنی در انتخاب کانکتور اهمیت دارد؟
انتخاب کانکتور تنها بر اساس شکل ظاهری یا شباهت نام مدل‌ها می‌تواند باعث ناسازگاری در اتصال شود. تعداد و آرایش کنتاکت‌ها، روش اتصال سیم، اندازه پوسته و نوع اتصال مکانیکی، همگی در انتخاب قطعه مناسب نقش دارند. بررسی این موارد پیش از سفارش کمک می‌کند کانکتور انتخاب‌شده با کابل و تجهیزات موردنظر سازگار باشد.
خرید کانکتور گرد سیار مادگی MS3106A10SL-3S
اگر برای تجهیزات صنعتی یا پروژه خود به کانکتور گرد سیار مادگی با سه کنتاکت و اتصال لحیمی نیاز دارید، مدل MS3106A10SL-3S می‌تواند یکی از گزینه‌های قابل بررسی باشد. این مدل از سری MS آمفنول، دارای پوسته آلومینیومی، کنتاکت‌های مادگی و اتصال رزوه‌ای است.
پیش از ثبت سفارش، شماره فنی کامل و سازگاری آن با کانکتور مقابل را بررسی کنید. برای انتخاب مطمئن‌تر، مشخصات الکتریکی و شرایط محیطی موردنیاز پروژه را نیز با دیتاشیت معتبر محصول تطبیق دهید.
سوالات متداول درباره کانکتور MS3106A10SL-3S
کانکتور MS3106A10SL-3S چند کنتاکت دارد؟
این مدل دارای سه کنتاکت مادگی با آرایش 10SL-3 است.
آیا اتصال سیم در این کانکتور لحیمی است؟
بله، روش اتصال سیم در مدل MS3106A10SL-3S از نوع لحیمی یا Solder Cup است.
آیا این مدل کانکتور مادگی است؟

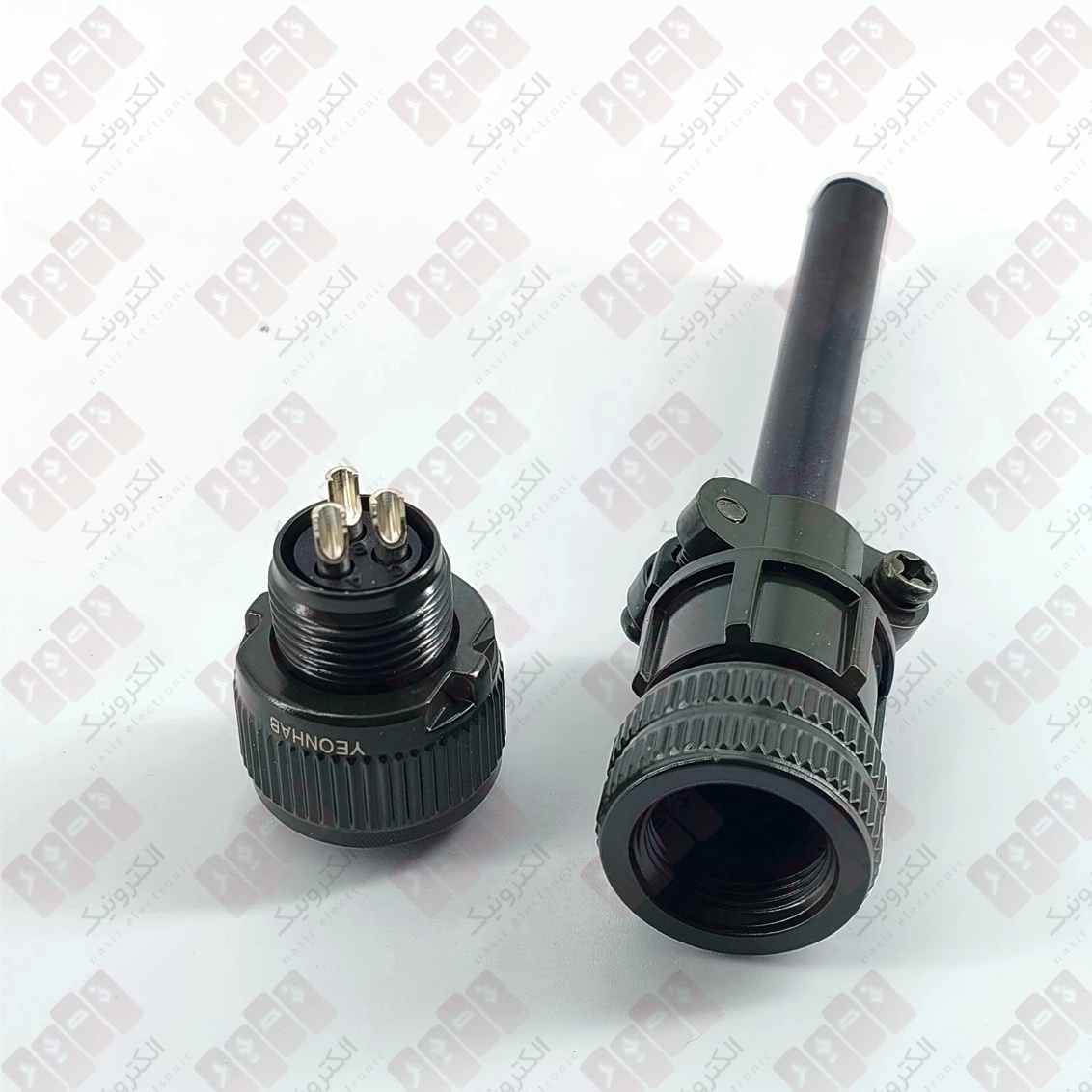

بله، این مدل یک پلاگ گرد با کنتاکت‌های مادگی (Socket) است و برای اتصال به کانکتور نری سازگار استفاده می‌شود.
بدنه کانکتور MS3106A10SL-3S از چه جنسی است؟
جنس پوسته این مدل آلیاژ آلومینیوم است. پوشش نسخه استاندارد در مشخصات مرجع به‌صورت کرومات زیتونی روی آبکاری کادمیوم ذکر شده است.
آیا کانکتور MS3106A10SL-3S با تمام کانکتورهای سری MS سازگار است؟
خیر. سازگاری به اندازه پوسته، آرایش کنتاکت‌ها، نوع کنتاکت و ساختار اتصال بستگی دارد. پیش از خرید باید شماره فنی و مشخصات کانکتور مقابل بررسی شوند.
