معرفی نتورک آنالایزر LiteVNA 64

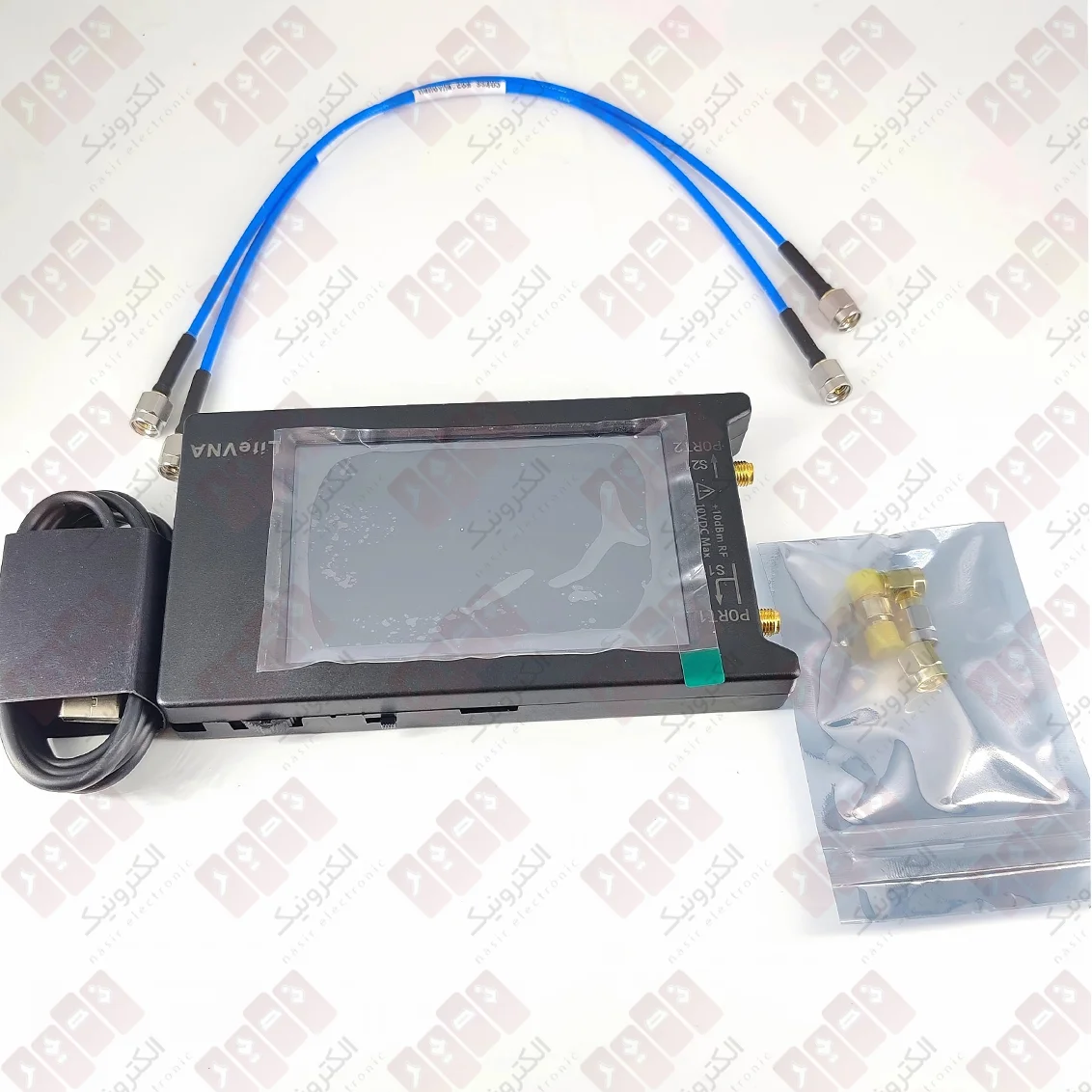

نتورک آنالایزر LiteVNA 64 یک دستگاه قابل حمل برای تست و بررسی مشخصات آنتن، کابل، فیلتر و مدارهای فرکانس رادیویی (RF) است. این آنالایزر شبکه محدوده فرکانسی گسترده‌ای از 50 کیلوهرتز تا 6.3 گیگاهرتز را پوشش می‌دهد. به کمک این دستگاه می‌توان رفتار سیگنال‌های رادیویی را بررسی کرد و اطلاعات مفیدی درباره عملکرد قطعات و تجهیزات مخابراتی به دست آورد.
LiteVNA 64 برای مهندسان الکترونیک، متخصصان مخابرات، علاقه‌مندان به رادیو و افرادی مناسب است که با آنتن‌ها، کابل‌های کواکسیال و مدارهای RF کار می‌کنند. نمایشگر رنگی، باتری داخلی و قابلیت اندازه‌گیری پارامترهای مختلف، استفاده از این دستگاه را در محیط کار و تست‌های میدانی آسان‌تر می‌کند.
نتورک آنالایزر چیست و چه کاربردی دارد؟
نتورک آنالایزر یا Network Analyzer دستگاهی برای بررسی نحوه رفتار سیگنال هنگام ورود به یک قطعه یا عبور از آن است. این دستگاه به کاربر کمک می‌کند تا مشخص کند چه مقدار از سیگنال بازتاب می‌شود و چه مقدار از آن از قطعه یا مدار عبور می‌کند.
برای مثال، هنگام بررسی یک آنتن می‌توان میزان بازتاب سیگنال و وضعیت تطبیق امپدانس را ارزیابی کرد. هنگام تست فیلتر نیز می‌توان تغییرات سیگنال در فرکانس‌های مختلف را بررسی کرد. به همین دلیل، آنالایزر شبکه در طراحی، آزمایش و عیب‌یابی تجهیزات فرکانس رادیویی کاربرد دارد.
محدوده فرکانسی 50 کیلوهرتز تا 6.3 گیگاهرتز
یکی از ویژگی‌های مهم نتورک آنالایزر LiteVNA 64، محدوده فرکانسی گسترده آن است. این دستگاه از فرکانس 50 کیلوهرتز شروع می‌کند و تا 6.3 گیگاهرتز را پوشش می‌دهد. این محدوده، بررسی بسیاری از قطعات و سامانه‌های رادیویی و مخابراتی را امکان‌پذیر می‌کند.
این بازه فرکانسی می‌تواند برای تست آنتن‌ها، فیلترها، کابل‌های RF و برخی تجهیزات بی‌سیم مورد استفاده قرار بگیرد. همچنین محدوده فرکانسی دستگاه، کاربرد آن را در پروژه‌های مرتبط با رادیوآماتوری، اینترنت اشیا (IoT) و سامانه‌های بی‌سیم 5.8 گیگاهرتز گسترش می‌دهد.
توجه داشته باشید که محدوده فرکانسی قابل اندازه‌گیری، به‌تنهایی نشان‌دهنده دقت نهایی دستگاه نیست. کیفیت کالیبراسیون، کابل‌ها، اتصالات و شرایط اندازه‌گیری نیز بر نتیجه تأثیر می‌گذارند.
اندازه‌گیری پارامترهای S11 و S21
نتورک آنالایزر LiteVNA 64 از اندازه‌گیری دو پارامتر مهم به نام‌های S11 و S21 پشتیبانی می‌کند. این پارامترها برای بررسی رفتار سیگنال در آنتن‌ها، فیلترها، کابل‌ها و مدارهای فرکانس بالا استفاده می‌شوند.
پارامتر S11 برای بررسی بازتاب سیگنال
پارامتر S11 میزان بازتاب سیگنال از ورودی یک قطعه را توصیف می‌کند. این پارامتر برای بررسی تطبیق امپدانس آنتن و ارزیابی عملکرد ورودی مدارهای RF کاربرد دارد. با بررسی S11 می‌توان تشخیص داد که چه مقدار از سیگنال ورودی به سمت منبع بازمی‌گردد.
برای مثال، هنگام تنظیم یک آنتن، اندازه‌گیری S11 به بررسی عملکرد آنتن در محدوده فرکانسی موردنظر کمک می‌کند. البته نتیجه مناسب به فرکانس کاری، طراحی آنتن و شرایط نصب آن نیز بستگی دارد.
پارامتر S21 برای بررسی انتقال سیگنال
پارامتر S21 رفتار انتقال سیگنال از ورودی به خروجی یک قطعه یا مدار را نشان می‌دهد. این پارامتر برای بررسی عملکرد فیلترها، کابل‌ها و سایر اجزای مسیر سیگنال کاربرد دارد.
برای نمونه، با اندازه‌گیری S21 می‌توان بررسی کرد که یک فیلتر در فرکانس‌های مختلف چه مقدار از سیگنال را عبور می‌دهد. این اندازه‌گیری همچنین می‌تواند برای ارزیابی افت انتقال در مسیرهای RF استفاده شود.
قابلیت‌های TDR و DTF برای بررسی کابل
یکی دیگر از قابلیت‌های نتورک آنالایزر LiteVNA 64، پشتیبانی از اندازه‌گیری‌های مبتنی بر حوزه زمان است. این دستگاه با استفاده از محاسبات تبدیل فوریه معکوس سریع (IFFT)، امکان استفاده از قابلیت‌های TDR و DTF را فراهم می‌کند.
TDR چیست؟
TDR مخفف Time Domain Reflectometry است. این روش از بازتاب سیگنال برای بررسی تغییرات امپدانس در طول یک مسیر استفاده می‌کند. به کمک آن می‌توان اطلاعاتی درباره محل تغییرات الکتریکی در کابل یا مسیر انتقال به دست آورد.
DTF چیست؟
DTF مخفف Distance to Fault است و برای بررسی فاصله تقریبی محل بازتاب یا ایراد در مسیر کابل به کار می‌رود. این قابلیت می‌تواند هنگام بررسی کابل‌های کواکسیال و مسیرهای انتقال سیگنال مفید باشد.
برای دستیابی به نتایج قابل اعتماد در تست TDR و DTF، تنظیم صحیح سرعت انتشار سیگنال در کابل، کالیبراسیون مناسب و اتصال درست تجهیزات اهمیت دارد. همچنین این قابلیت‌ها به معنی تشخیص خودکار و قطعی همه انواع خرابی کابل نیستند.
اسکن فرکانسی و تنظیم نقاط اندازه‌گیری
در اندازه‌گیری با نتورک آنالایزر، دستگاه محدوده فرکانسی انتخاب‌شده را اسکن می‌کند و نتایج را در قالب نمودار نمایش می‌دهد. LiteVNA 64 امکان تنظیم نقاط اندازه‌گیری را فراهم می‌کند تا کاربر بتواند تعداد نقاط موردنیاز را متناسب با آزمایش خود انتخاب کند.
افزایش تعداد نقاط اندازه‌گیری می‌تواند جزئیات بیشتری از تغییرات سیگنال در محدوده فرکانسی انتخاب‌شده نشان دهد. با این حال، تعداد نقاط بیشتر لزوماً به معنی افزایش دقت واقعی دستگاه نیست و زمان اسکن نیز می‌تواند به تنظیمات اندازه‌گیری وابسته باشد.
نمایشگر رنگی و طراحی قابل حمل

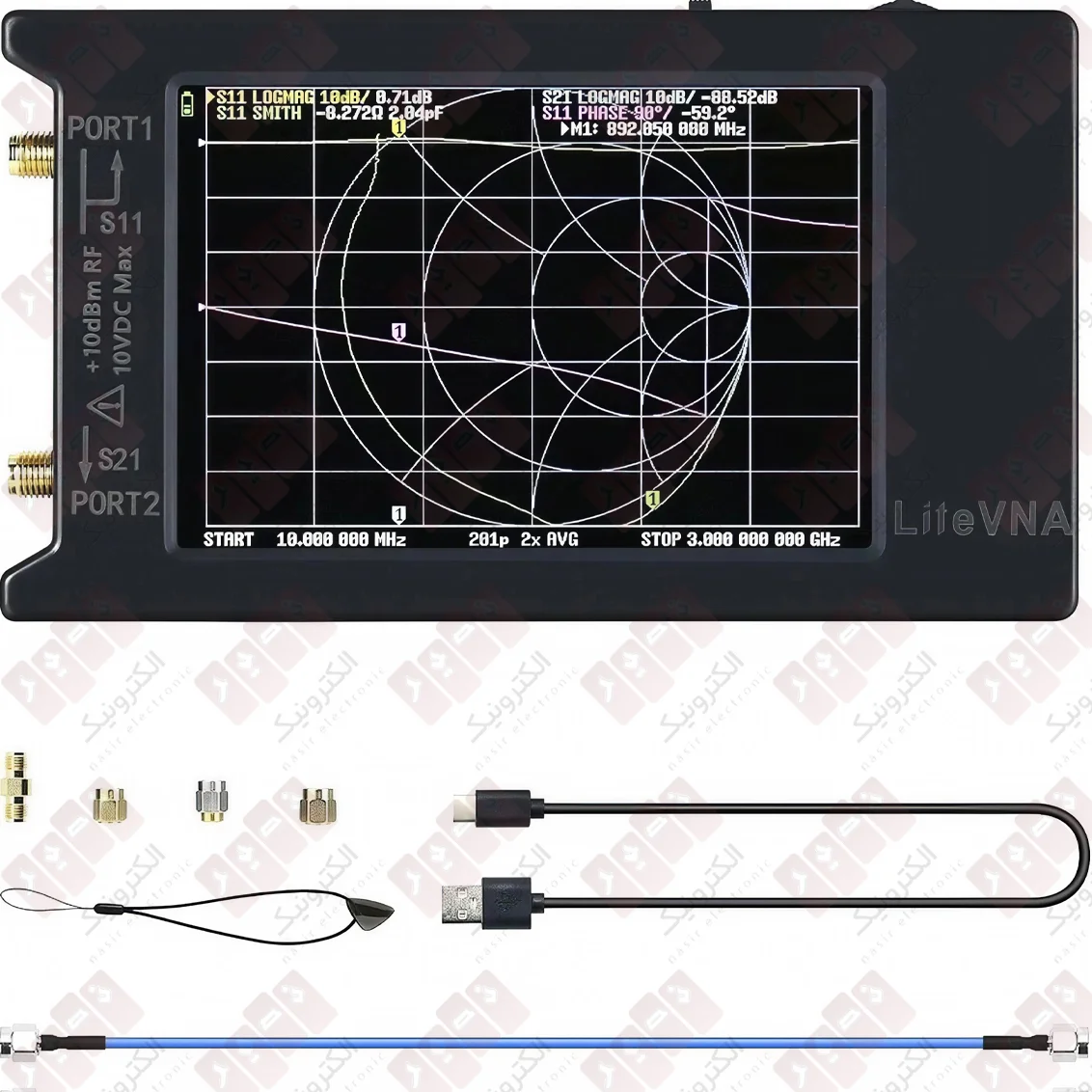

LiteVNA 64 دارای نمایشگر رنگی TFT با اندازه 3.95 اینچ و وضوح 480 در 320 پیکسل است. این نمایشگر برای مشاهده نمودارها، اطلاعات فرکانسی و نتایج اندازه‌گیری استفاده می‌شود.
طراحی قابل حمل دستگاه، استفاده از آن را در کارگاه، آزمایشگاه و محیط‌های تست میدانی آسان‌تر می‌کند. باتری داخلی نیز امکان استفاده از دستگاه بدون اتصال دائمی به منبع تغذیه خارجی را فراهم می‌سازد؛ البته مدت کارکرد باتری به شرایط استفاده بستگی دارد.
باتری داخلی و اتصال USB

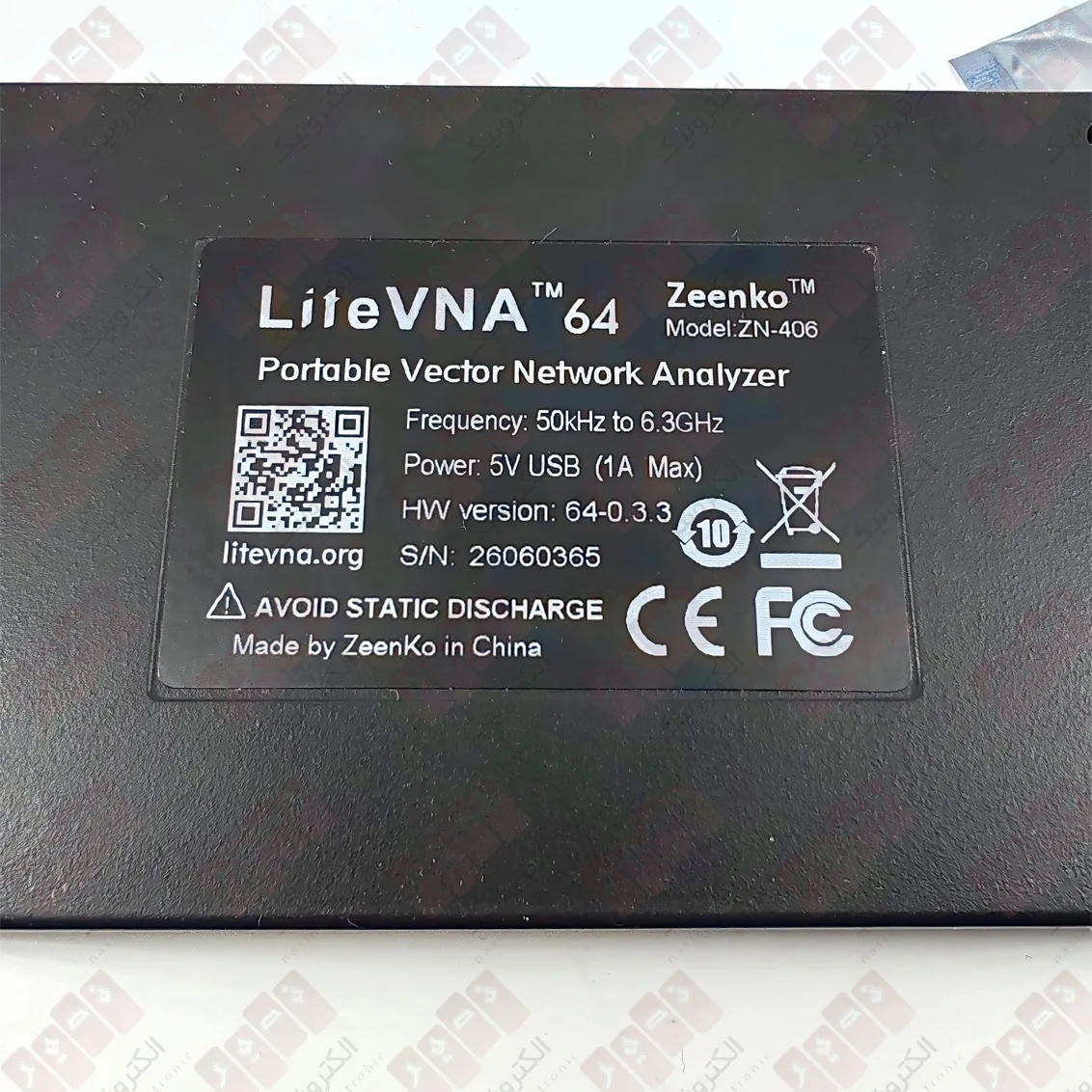

طبق مشخصات راهنمای LiteVNA 64، این مدل از باتری لیتیوم پلیمری با ولتاژ 3.7 ولت و ظرفیت اسمی 2000 میلی‌آمپرساعت استفاده می‌کند. همچنین تغذیه دستگاه از طریق USB با ولتاژ 5 ولت و حداکثر جریان اعلام‌شده 1 آمپر انجام می‌شود.
در صورت اتصال دستگاه به رایانه و استفاده از نرم‌افزار سازگار، می‌توان از قابلیت‌های نرم‌افزاری پشتیبانی‌شده برای کار با داده‌های اندازه‌گیری استفاده کرد. سازگاری نرم‌افزار و روش اتصال را پیش از استفاده بررسی کنید.
کاربردهای نتورک آنالایزر LiteVNA 64
- تست و بررسی مشخصات آنتن‌های رادیویی و مخابراتی
- بررسی بازتاب سیگنال و تطبیق امپدانس با استفاده از S11
- ارزیابی انتقال سیگنال و عملکرد فیلترها با استفاده از S21
- بررسی کابل‌های کواکسیال و اتصالات فرکانس رادیویی
- استفاده از قابلیت‌های TDR و DTF برای بررسی مسیر کابل
- آزمایش قطعات و مدارهای فرکانس بالا
- کاربرد در پروژه‌های رادیوآماتوری و تجهیزات بی‌سیم
- بررسی برخی تجهیزات مرتبط با اینترنت اشیا و سامانه‌های 5.8 گیگاهرتز
جدول مشخصات فنی LiteVNA 64

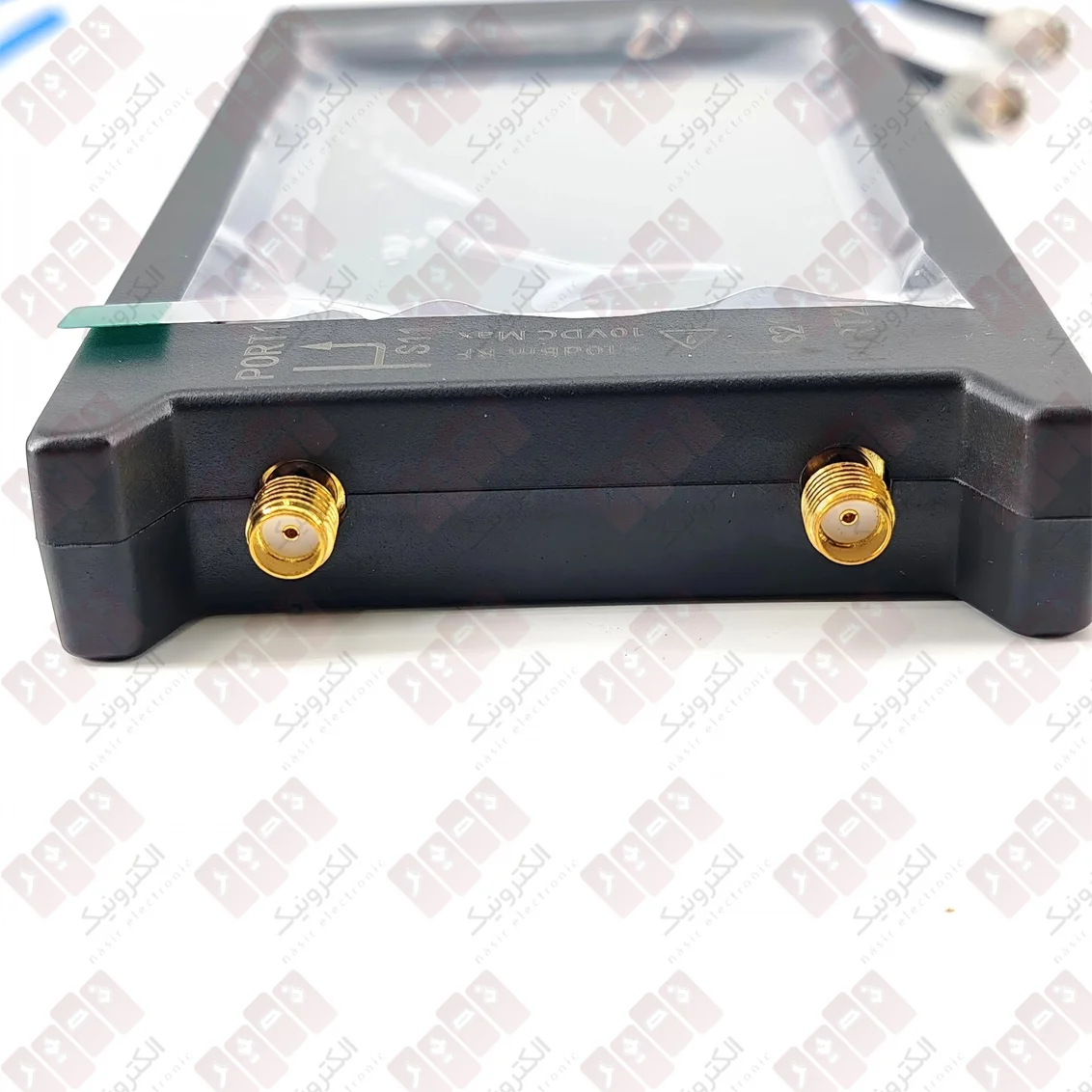

| مشخصات | مقدار |
|---|---|
| نام محصول | LiteVNA 64 |
| نوع دستگاه | نتورک آنالایزر قابل حمل |
| محدوده فرکانسی | 50 کیلوهرتز تا 6.3 گیگاهرتز |
| پارامترهای اندازه‌گیری | S11 و S21 |
| قابلیت‌های حوزه زمان | TDR و DTF با استفاده از محاسبات IFFT |
| نوع نمایشگر | TFT رنگی |
| اندازه نمایشگر | 3.95 اینچ |
| وضوح نمایشگر | 480 × 320 پیکسل |
| باتری | لیتیوم پلیمری، 3.7 ولت، 2000 میلی‌آمپرساعت |
| تغذیه USB | 5 ولت، حداکثر جریان اعلام‌شده 1 آمپر |
| نوع کانکتور RF | SMA مادگی |
مشخصات بالا بر اساس راهنمای فنی LiteVNA 64 تنظیم شده‌اند. مشخصات نسخه سخت‌افزاری، میان‌افزار و اقلام داخل بسته ممکن است متفاوت باشند؛ پیش از خرید، مشخصات درج‌شده برای کالای عرضه‌شده را نیز بررسی کنید.
مزایای نتورک آنالایزر LiteVNA 64
- محدوده فرکانسی گسترده: پوشش فرکانس از 50 کیلوهرتز تا 6.3 گیگاهرتز.
- قابلیت اندازه‌گیری S11 و S21: مناسب برای بررسی بازتاب و انتقال سیگنال.
- پشتیبانی از TDR و DTF: کمک به بررسی مسیر کابل و محل تقریبی بازتاب‌ها.
- نمایشگر رنگی: مشاهده نمودارها و نتایج اندازه‌گیری روی دستگاه.
- باتری داخلی: امکان استفاده قابل حمل در محیط‌های مختلف.
- تنظیم نقاط اسکن: انتخاب تعداد نقاط اندازه‌گیری متناسب با نیاز آزمایش.
نکات مهم پیش از استفاده از دستگاه
برای دریافت نتایج دقیق‌تر از نتورک آنالایزر، لازم است دستگاه را با توجه به نوع اندازه‌گیری کالیبره کنید. کابل‌ها و آداپتورهای مورد استفاده نیز باید برای محدوده فرکانسی موردنظر مناسب باشند.
در اندازه‌گیری آنتن، اتصال صحیح و شرایط نصب آنتن اهمیت دارد. در تست کابل نیز نوع کابل، ضریب سرعت، کیفیت اتصالات و تنظیمات دستگاه می‌توانند بر نتیجه تأثیر بگذارند. بنابراین، نتایج اندازه‌گیری باید با توجه به شرایط آزمایش تفسیر شوند.
سؤالات متداول درباره نتورک آنالایزر LiteVNA 64
نتورک آنالایزر LiteVNA 64 تا چه فرکانسی را اندازه‌گیری می‌کند؟
محدوده فرکانسی اعلام‌شده برای LiteVNA 64 از 50 کیلوهرتز تا 6.3 گیگاهرتز است. عملکرد اندازه‌گیری به تنظیمات، کالیبراسیون و شرایط آزمایش نیز وابسته است.
آیا LiteVNA 64 برای تست آنتن مناسب است؟
بله. این دستگاه با پشتیبانی از اندازه‌گیری S11 می‌تواند برای بررسی بازتاب سیگنال و تطبیق امپدانس آنتن در محدوده فرکانسی پشتیبانی‌شده استفاده شود.
تفاوت S11 و S21 چیست؟
S11 برای بررسی بازتاب سیگنال در ورودی قطعه استفاده می‌شود؛ در مقابل، S21 رفتار انتقال سیگنال از ورودی به خروجی را نشان می‌دهد. هر دو پارامتر در بررسی آنتن‌ها، فیلترها و مدارهای RF کاربرد دارند.
آیا این آنالایزر شبکه می‌تواند محل ایراد کابل را مشخص کند؟
قابلیت DTF می‌تواند برای تخمین فاصله محل بازتاب یا ایراد در مسیر کابل استفاده شود. نتیجه به کالیبراسیون، ضریب سرعت کابل، اتصالات و تنظیمات اندازه‌گیری بستگی دارد.
آیا LiteVNA 64 باتری داخلی دارد؟
بله. مشخصات راهنمای این مدل، باتری لیتیوم پلیمری 3.7 ولت با ظرفیت 2000 میلی‌آمپرساعت را ذکر می‌کند. مدت کارکرد واقعی باتری به شرایط استفاده وابسته است.
نتورک آنالایزر LiteVNA 64 برای چه افرادی مناسب است؟
این دستگاه برای مهندسان الکترونیک و مخابرات، متخصصان RF، علاقه‌مندان به رادیوآماتوری و افرادی که به بررسی آنتن، کابل، فیلتر و مدارهای فرکانس بالا نیاز دارند، قابل بررسی است.
جمع‌بندی و خرید نتورک آنالایزر LiteVNA 64
نتورک آنالایزر LiteVNA 64 دستگاهی قابل حمل برای بررسی مشخصات آنتن‌ها، کابل‌ها، فیلترها و مدارهای RF است. محدوده فرکانسی تا 6.3 گیگاهرتز، پشتیبانی از S11 و S21، قابلیت‌های TDR و DTF، نمایشگر رنگی و باتری داخلی از ویژگی‌های مهم آن هستند.
اگر برای پروژه‌های رادیویی و مخابراتی به یک آنالایزر شبکه قابل حمل نیاز دارید، LiteVNA 64 می‌تواند یکی از گزینه‌های مورد بررسی شما باشد. پیش از خرید، به محدوده فرکانسی موردنیاز، نوع اندازه‌گیری، تجهیزات جانبی و نسخه سخت‌افزاری دستگاه توجه کنید.
